Jak mierzyć suwmiarką? Precyzyjne pomiary bez błędów!

Suwmiarka daje szybki i bardzo praktyczny odczyt, ale tylko wtedy, gdy używa się jej z wyczuciem. W tym poradniku pokazuję, jak mierzyć suwmiarką średnice zewnętrzne, otwory, głębokość i uskoki, jak czytać wynik w różnych wersjach narzędzia oraz jak nie zepsuć pomiaru przez zbyt duży docisk, brudne szczęki albo przekoszenie. To wiedza przydatna zarówno w warsztacie, jak i przy kontroli elementów z budowy czy osprzętu do elektronarzędzi.

Co suwmiarka mierzy najlepiej i kiedy warto po nią sięgnąć

Starrett opisuje suwmiarkę jako narzędzie do pomiaru zewnętrznego, wewnętrznego, głębokości i uskoku i właśnie tak warto ją traktować w praktyce. W warsztacie i na budowie sprawdza się przy średnicach wałków, grubości blach, wymiarach otworów, tulei, podkładek, rowków oraz wielu elementów osprzętu do elektronarzędzi.

Ja traktuję suwmiarkę jako narzędzie do szybkiej kontroli, a nie do wszystkiego. Gdy tolerancja jest bardzo ciasna albo od wyniku zależy pasowanie części, suwmiarka bywa za mało „ostateczna” i wtedy lepiej sięgnąć po mikrometr lub przyrząd do średnic wewnętrznych. Właśnie dlatego dobrze jest od razu wiedzieć, czy mierzysz orientacyjnie, czy kontrolnie, czy jednak decydujesz o dopuszczeniu elementu do montażu.

• Pomiar zewnętrzny przydaje się do wałków, śrub, trzpieni, grubości materiału i szerokości elementu.
• Pomiar wewnętrzny wykorzystasz przy otworach, tulejach, gniazdach i kanałach.
• Pomiar głębokości jest pomocny przy rowkach, otworach nieprzelotowych i zagłębieniach.
• Pomiar uskoku pozwala sprawdzić różnicę poziomów między dwoma powierzchniami.

Jeśli zakres zastosowań masz już jasno określony, następny krok to przygotowanie narzędzia i detalu tak, żeby sam pomiar nie był z góry przekłamany.

Przygotuj suwmiarkę i element, zanim wykonasz pierwszy odczyt

Ja zawsze zaczynam od zera. Zamykam szczęki delikatnie, sprawdzam punkt odniesienia i dopiero potem sięgam po detal, bo nawet niewielkie odchylenie na starcie potrafi przenieść się na cały wynik. W praktyce to właśnie przygotowanie odróżnia pomiar „na oko” od pomiaru, któremu można zaufać.

1. Sprawdź zero, szczególnie w suwmiarce cyfrowej i zegarowej.
2. Oczyść szczęki i detal z pyłu, wiórów, oleju i opiłków.
3. Odstaw rozgrzany element, jeśli właśnie wyszedł z obróbki. W metrologii odniesieniem jest zwykle 20°C, więc ciepły detal może dać wynik wyższy, niż naprawdę ma po wyrównaniu temperatury.
4. Sprawdź płynność prowadnicy, bez szarpania i bez luzu.
5. Nie używaj suwmiarki do ściskania, bo to nie jest imadło ani zacisk.

W praktyce najwięcej kłopotów robią nie same liczby, ale brud, przekoszenie i nadmierna siła. Gdy te trzy rzeczy są pod kontrolą, można przejść do najczęstszego pomiaru, czyli wymiaru zewnętrznego.

Jak wykonać pomiar zewnętrzny bez przekoszenia szczęk

Pomiar zewnętrzny to najprostsza i najczęściej używana operacja. Mierzy się tak średnicę wałka, szerokość listwy, grubość blachy, wymiar obudowy albo średnicę trzpienia w osprzęcie do elektronarzędzi. Właśnie tu łatwo o dobry odczyt, ale też o błąd wynikający z pośpiechu.

1. Ustaw element możliwie blisko prowadnicy, a nie na samym końcu szczęk.
2. Zamknij szczęki lekko, aż poczujesz równy kontakt z powierzchnią.
3. Utrzymaj narzędzie prostopadle do mierzonej powierzchni, bez przekrzywienia.
4. Przy elemencie cylindrycznym delikatnie zmieniaj położenie suwmiarki, aż znajdziesz stabilny odczyt największej średnicy.
5. Zapisz wynik dopiero wtedy, gdy wskazanie przestanie pływać.

Przy cienkiej blasze albo miękkim materiale nie dociskam szczęk mocniej „żeby było pewniej”. To zwykle pogarsza sprawę, bo detal może się ugiąć, a wtedy wynik jest mniejszy niż rzeczywisty. Jeśli element jest długi, sprawdzam go w dwóch lub trzech punktach, bo materiał rzadko ma idealnie równą grubość na całej długości.

Gdy wymiar zewnętrzny jest już opanowany, najwięcej błędów pojawia się przy otworach, bo tu szczęki bardzo łatwo ustawić pod złym kątem.

Jak zmierzyć otwór lub wymiar wewnętrzny, żeby nie zawyżyć wyniku

Przy pomiarze wewnętrznym zaczyna się robić ciekawiej, bo sama geometria narzędzia wpływa na wynik. Mitutoyo zwraca uwagę, że pomiary wykonywane innymi powierzchniami niż zewnętrzne mają własny błąd przesunięcia skali, więc nie wolno zakładać, że otwór zmierzysz z taką samą pewnością jak wałek. To nie jest wada konkretnego egzemplarza, tylko normalna cecha tej klasy narzędzi.

• Wprowadź szczęki do otworu i otwieraj je stopniowo, aż poczujesz równy kontakt ze ściankami.
• Ustaw suwmiarkę prostopadle do osi otworu, bo przechył natychmiast fałszuje odczyt.
• Nie zatrzymuj się na pierwszym kontakcie, tylko sprawdź, czy szczęki dotykają ścian całą powierzchnią roboczą.
• Powtórz pomiar w innym położeniu, jeśli otwór ma być naprawdę dopasowany.

W praktyce zbyt duży odczyt bardzo często oznacza nie „większy otwór”, tylko źle ustawione szczęki. Jeśli wynik zmienia się o kilka setnych po drobnym obrocie narzędzia, problemem jest zwykle kąt, a nie detal. W otworach małych, głębokich albo o ograniczonym dostępie lepiej też nie oszukiwać się siłą, bo suwmiarka nie zastąpi przyrządu do średnic wewnętrznych.

Po otworach przychodzi czas na pomiary, które z pozoru są banalne, a w praktyce najłatwiej je zepsuć przez brak oparcia i pośpiech.

Jak sprawdzić głębokość, rowek i uskok

Pomiar głębokości robi się głębokościomierzem wysuwanym z suwmiarki, a nie samymi szczękami. Podstawa narzędzia musi leżeć płasko na powierzchni, bo każdy przechył od razu zmienia odczyt. To samo dotyczy rowków, kieszeni i otworów nieprzelotowych, gdzie dno bywa nierówne albo zabrudzone.

1. Oprzyj podstawę suwmiarki całkowicie o powierzchnię, bez szczeliny i bez przechyłu.
2. Wsuń pręt głębokościowy do momentu kontaktu z dnem.
3. Nie dociskaj na siłę, bo pręt może oprzeć się o opiłek albo o rant, a wynik stanie się przypadkowy.
4. Przy uskoku oprzyj jedną część podstawy na niższym poziomie i odczytaj różnicę poziomów.

Głębokość jest szczególnie wrażliwa na brud i zadziory. Jeśli dno otworu ma stożek, zadzior albo zaokrąglenie, suwmiarka pokaże odległość do miejsca kontaktu, a nie idealną wartość geometryczną z katalogu. Dlatego przy takich detalach najpierw oczyszczam wnętrze, a dopiero potem zapisuję wynik.

Kiedy już wiesz, jak ustawić narzędzie, pozostaje jeszcze odczyt. To właśnie tutaj wielu użytkowników traci kilka setnych tylko dlatego, że widzi liczby, ale nie rozumie, co dokładnie pokazuje skala.

Jak odczytać wynik w suwmiarce cyfrowej, zegarowej i noniuszowej

Sposób odczytu zależy od typu narzędzia, ale zasada jest jedna: wynik musi być odczytany bez pośpiechu i przy stabilnym położeniu suwmiarki. Sam krok wskazania nie gwarantuje jeszcze dokładności, bo rozdzielczość to tylko najmniejsza widoczna zmiana, a nie obietnica idealnego pomiaru.

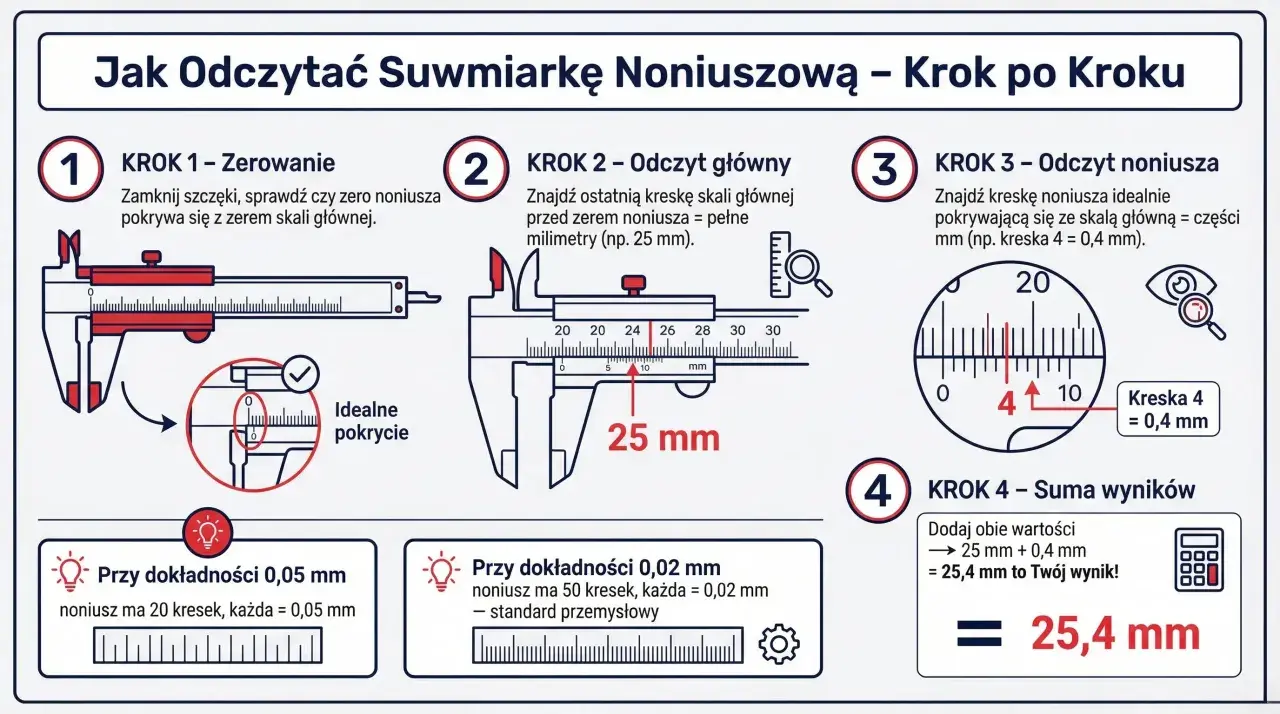

Noniusz to ruchoma podziałka, która pozwala odczytać ułamki milimetra, ale trzeba ją czytać spokojnie i pod odpowiednim kątem. Przy cyfrowej wersji pamiętam o wyzerowaniu przed każdym pomiarem, a przy zegarowej pilnuję, żeby nie zmieniać nagle kierunku przesuwu, bo wtedy można złapać błędne wskazanie. W praktyce dobrze też zapisać nie tylko sam wymiar, ale i odchyłkę od nominalu, jeśli pracujesz na tolerancji.

Gdy odczyt jest już jasny, warto spojrzeć na to, co najczęściej psuje wynik mimo poprawnej techniki. To zwykle kilka drobiazgów, ale każdy z nich potrafi zrobić różnicę.

Najczęstsze błędy, które psują dokładność pomiaru

Najgorsze w suwmiarce jest to, że często „prawie dobrze” wygląda dobrze. Właśnie dlatego warto znać typowe pomyłki, bo one powtarzają się częściej niż awarie samego narzędzia.

• Brud na szczękach lub detalu, nawet cienki opiłek potrafi dołożyć zauważalny błąd.
• Zbyt duży nacisk, który ugina cienki element albo samą pozycję szczęk.
• Przekoszenie narzędzia, szczególnie przy otworach i pomiarach głębokości.
• Brak kontroli zera, zwłaszcza po upadku, zabrudzeniu albo dłuższym nieużywaniu.
• Pomiar rozgrzanego elementu, który po ostygnięciu ma już inny wymiar.
• Ignorowanie różnic między trybami pomiarowymi, bo pomiar zewnętrzny i wewnętrzny nie zachowują się identycznie.
• Jednorazowy odczyt, choć w praktyce dwa lub trzy powtórzenia dużo lepiej pokazują, czy technika jest stabilna.

Jeśli rozrzut pomiarów jest większy niż kilka setnych, ja najpierw poprawiam sposób trzymania narzędzia i stan powierzchni, a dopiero potem podejrzewam sam detal. Takie podejście oszczędza mnóstwo czasu, bo nie ma sensu szukać problemu w materiale, jeśli błąd siedzi w technice.

To prowadzi do ważnego pytania: kiedy suwmiarka jeszcze wystarcza, a kiedy już tylko sugeruje kierunek i trzeba wziąć dokładniejszy przyrząd?

Kiedy suwmiarka nie wystarczy i lepiej sięgnąć po dokładniejsze narzędzie

Suwmiarka jest świetna do szybkiej kontroli, ale nie zawsze jest narzędziem decydującym. Jeśli pasujesz łożysko, wałek, tuleję albo element, który ma wejść z bardzo małym luzem, suwmiarka często daje odpowiedź „w przybliżeniu”, a nie odpowiedź produkcyjną. Ja w takich sytuacjach traktuję ją jako filtr wstępny, nie jako ostatnie słowo.

• Mikrometr wybieram wtedy, gdy liczy się bardzo ciasna tolerancja na średnicy zewnętrznej lub grubości.
• Przyrząd do średnic wewnętrznych jest pewniejszy przy otworach, które mają być naprawdę dopasowane.
• Głębokościomierz przydaje się tam, gdzie głębokość ma znaczenie technologiczne, a nie tylko orientacyjne.
• Wzorce i sprawdziany są lepsze, gdy chodzi o serię identycznych części i powtarzalność kontroli.

W praktyce różnica jest prosta: suwmiarka pomaga szybko odsiać elementy wyraźnie dobre i wyraźnie złe, ale w strefie granicznej lepiej nie zgadywać. Jeśli wynik ma decydować o montażu albo zgodności z dokumentacją, dokładniejszy przyrząd daje mniejszy margines błędu i mniej nerwów na końcu procesu.

Najlepszy efekt daje jednak nie pojedynczy przyrząd, tylko stały schemat pracy. Gdy zamienisz przypadkowe ruchy na krótką rutynę, odczyty zaczynają się zgadzać znacznie częściej.

Jedna powtarzalna rutyna daje lepszy wynik niż najlepsza pamięć

W mierzeniu suwmiarką najwięcej daje konsekwencja. Ja trzymam się prostego schematu: najpierw sprawdzam zero, potem czyszczę detal, następnie ustawiam narzędzie prostopadle, odczytuję wynik bez docisku i na końcu w razie potrzeby powtarzam pomiar w drugim punkcie. To brzmi banalnie, ale właśnie taka powtarzalność odróżnia szybki pomiar od przypadkowego sprawdzenia.

• Zero przed każdym ważniejszym odczytem.
• Czysta powierzchnia na szczękach i detalu.
• Stały, lekki kontakt zamiast siłowego docisku.
• Powtórzenie pomiaru, gdy element jest długi, cienki albo ma nierówną geometrię.

Jeżeli wprowadzisz ten prosty porządek do codziennej pracy, suwmiarka przestaje być narzędziem „na oko”, a staje się realnym wsparciem przy kontroli wymiarów. I właśnie o to chodzi w praktyce warsztatowej oraz budowlanej, gdzie liczy się nie tylko szybkość, ale też wynik, który da się obronić przy montażu, odbiorze i dalszej obróbce.
