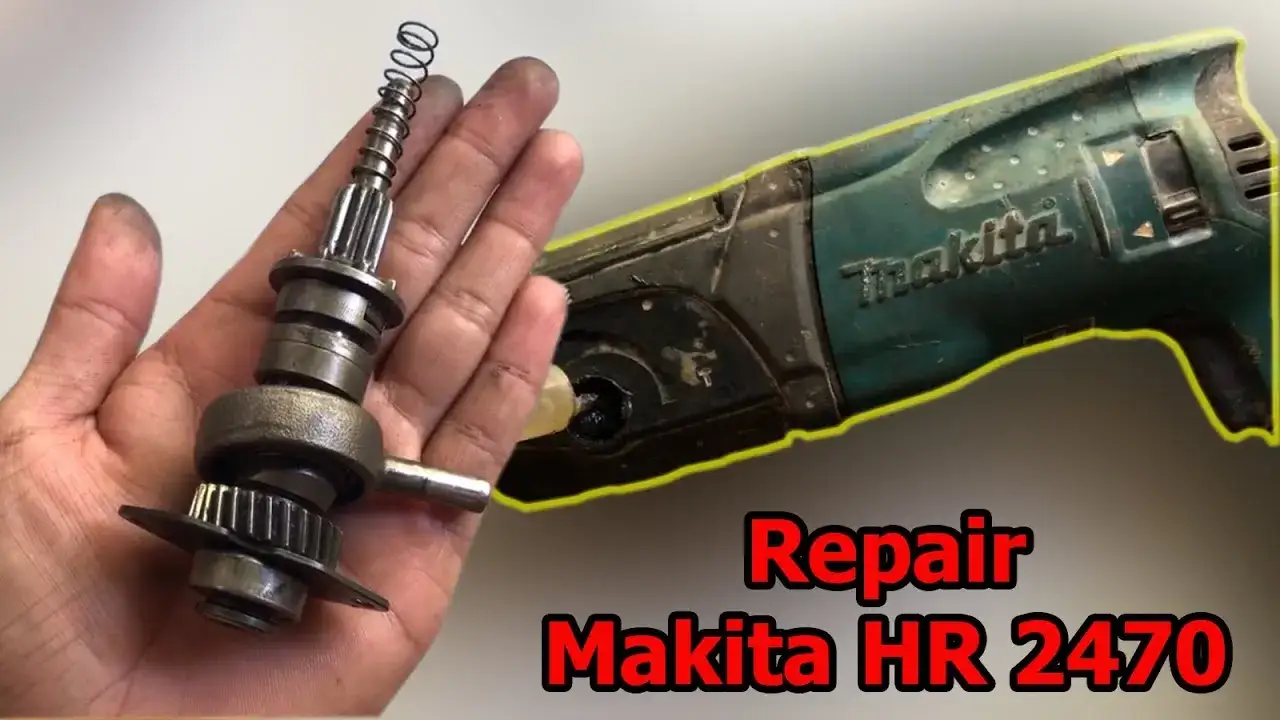

Naprawa Makita HR2470: Poradnik Krok po Kroku. Uratuj swoją wiertarkę!

Jeśli Twoja wiertarka Makita HR2470 zaczęła szwankować, nie musisz od razu spisywać jej na straty. Wiele typowych usterek w tym popularnym modelu można naprawić samodzielnie, oszczędzając czas i pieniądze. Ten przewodnik krok po kroku pokaże Ci, jak zdiagnozować problem i skutecznie przywrócić Twoje elektronarzędzie do pełnej sprawności.

Bezpieczeństwo i przygotowanie: co musisz wiedzieć przed rozpoczęciem naprawy?

Zanim zabierzesz się za rozkręcanie wiertarki, pamiętaj o najważniejszym bezpieczeństwie. Praca z elektronarzędziami, nawet gdy są odłączone od prądu, wymaga ostrożności. Zawsze postępuj zgodnie z poniższymi zasadami:

• Odłącz wiertarkę od zasilania: To absolutna podstawa. Upewnij się, że wtyczka jest wyjęta z gniazdka.
• Użyj okularów ochronnych: Podczas demontażu mogą odpryskiwać drobne elementy lub kurz.
• Załóż rękawice ochronne: Chronią dłonie przed zabrudzeniami, ostrymi krawędziami i smarami.

Przygotowanie stanowiska pracy to kolejny kluczowy element. Upewnij się, że masz czystą, dobrze oświetloną powierzchnię, na której możesz swobodnie rozłożyć wszystkie części. Dobrze jest mieć pod ręką małe pojemniki lub tacki na śrubki i inne drobne elementy to zapobiegnie ich zgubieniu i ułatwi późniejszy montaż. Ja zawsze używam magnetycznej maty, która świetnie sprawdza się w utrzymaniu porządku.

Jakie narzędzia i materiały będą Ci potrzebne do naprawy?

Do większości typowych napraw wiertarki Makita HR2470 nie potrzebujesz specjalistycznego sprzętu. Oto lista narzędzi, które z pewnością się przydadzą:

• Klucze imbusowe (zestaw)
• Wkrętaki płaski i krzyżakowy (różne rozmiary)
• Szczypce segera (do pierścieni zabezpieczających)
• Mały młotek (do delikatnego opukiwania, jeśli zajdzie potrzeba)
• Pęseta lub małe szczypce (do drobnych elementów)
• Czyste szmatki i pędzelek (do czyszczenia)
• Odpowiedni smar do przekładni i mechanizmu udaru (np. smar litowy lub specjalistyczny smar do młotowiertarek).

Jeśli chodzi o części zamienne, do modelu HR2470 są one w Polsce szeroko dostępne. Możesz je nabyć w autoryzowanych serwisach Makita, co gwarantuje oryginalność, lub w wielu sklepach internetowych specjalizujących się w częściach do elektronarzędzi, gdzie często znajdziesz również wysokiej jakości zamienniki. Niezwykle pomocne są również schematy budowy wiertarki Makita HR2470, czyli tzw. rysunki złożeniowe. Są one łatwo dostępne w internecie wystarczy wpisać model wiertarki i frazę "parts diagram" lub "schemat serwisowy". Posiadanie ich pod ręką ułatwi identyfikację każdej części i prawidłowy montaż.

Szybka diagnoza: rozpoznaj typowe awarie wiertarki Makita HR2470

Zanim przystąpisz do demontażu, spróbuj dokładnie zdiagnozować problem. Szybkie i trafne rozpoznanie usterki to połowa sukcesu w naprawie. Z mojego doświadczenia wynika, że Makita HR2470 ma kilka charakterystycznych bolączek, które łatwo zidentyfikować.

Problem nr 1: Wiertarka buczy, ale nie kręci lub traci moc pod obciążeniem

To klasyczny objaw, który często nazywamy "duszeniem się" silnika. Słyszysz, że silnik pracuje, ale wiertło obraca się bardzo wolno, zatrzymuje się pod lekkim naciskiem, a w trybie udaru nie ma siły. Najczęściej jest to spowodowane zużyciem sprzęgła przeciążeniowego, które ma za zadanie chronić silnik przed uszkodzeniem. Może to być również sygnał uszkodzenia zębatki w przekładni lub ogólnych problemów z samym mechanizmem przekładniowym, gdzie elementy nie zazębiają się prawidłowo.

Problem nr 2: Udar osłabł lub całkowicie zanikł co jest przyczyną?

Brak lub znaczne osłabienie udaru to jedna z najczęściej zgłaszanych awarii w HR2470. Jeśli wiertarka wierci, ale nie kuje, lub udar jest ledwo wyczuwalny, winowajcami są zazwyczaj zużyte lub uszkodzone o-ringi na tłoku, które odpowiadają za kompresję powietrza niezbędną do generowania udaru. Inne możliwe przyczyny to zużyty bijak (element uderzający w wiertło) lub problemy z mechanizmem przełącznika trybu pracy, który nieprawidłowo ustawia funkcję udaru. W większości przypadków naprawa wymaga wymiany tych uszczelnień i dokładnego przesmarowania całego mechanizmu.

Problem nr 3: Silnik mocno iskrzy i nierówno pracuje czy to wina szczotek?

Jeśli podczas pracy zauważasz nadmierne iskrzenie w okolicach komutatora (tam, gdzie stykają się szczotki węglowe) i silnik pracuje nierówno, z przerwami lub z mniejszą mocą, to bardzo często jest to sygnał zużycia szczotek węglowych. Szczotki to elementy eksploatacyjne, które zużywają się w miarę użytkowania i wymagają regularnej wymiany. Czasem jednak nadmierne iskrzenie może wskazywać na poważniejszy problem z komutatorem wirnika, np. jego zanieczyszczenie lub uszkodzenie.

Problem nr 4: Przełącznik trybów (wiercenie/kucie) blokuje się lub nie działa poprawnie

Trudności z płynnym przełączaniem między trybami pracy (wiercenie, wiercenie z udarem, kucie) lub całkowita niemożność włączenia jednego z nich to irytująca usterka. Najczęściej wynika ona z zanieczyszczenia mechanizmu przełącznika, nagromadzenia się kurzu i smaru, które blokują jego swobodne działanie. Rzadziej może to być uszkodzenie mechaniczne samego przełącznika lub jego wewnętrznych elementów.

Problem nr 5: Wiertło blokuje się w uchwycie SDS lub wypada podczas pracy

Problem z uchwytem SDS objawia się trudnościami z włożeniem lub wyjęciem wiertła, a w skrajnych przypadkach jego wypadaniem podczas pracy. Zazwyczaj jest to spowodowane zanieczyszczeniem mechanizmu uchwytu pyłem i brudem, co blokuje kulki lub pierścienie zabezpieczające. Może to być również wynik zużycia lub uszkodzenia wewnętrznych elementów uchwytu, takich jak sprężyny czy kulki blokujące.

Demontaż wiertarki Makita HR2470: instrukcja krok po kroku

Teraz, gdy masz już wstępną diagnozę, możemy przystąpić do demontażu. Pamiętaj, że to instrukcja dla początkujących, więc działaj spokojnie i systematycznie. Miej pod ręką schematy serwisowe to naprawdę ułatwia sprawę!

Demontaż obudowy i odłączenie szczotkotrzymacza

1. Odkręć śruby obudowy: Zlokalizuj wszystkie śruby mocujące obudowę wiertarki. Zazwyczaj są to śruby krzyżakowe lub torx. Odkręć je ostrożnie i odłóż w bezpieczne miejsce.
2. Delikatnie rozdziel obudowę: Po odkręceniu śrub, ostrożnie rozdziel dwie połówki obudowy. Możesz potrzebować delikatnie podważyć je płaskim wkrętakiem, ale rób to z wyczuciem, aby nie uszkodzić plastiku.
3. Odłącz szczotkotrzymacz: Zlokalizuj szczotkotrzymacz (zazwyczaj jest to plastikowy element z dwoma szczotkami węglowymi). Odłącz przewody zasilające szczotkotrzymacz od reszty instalacji. Czasem wystarczy odpiąć konektory, innym razem trzeba odkręcić małe śrubki. Pamiętaj, aby zapamiętać, który przewód idzie do której szczotki.

Jak bezpiecznie wyjąć wirnik i stojan?

1. Wyjmij wirnik: Wirnik to element obracający się, z komutatorem i uzwojeniem. Zazwyczaj jest on osadzony w łożyskach. Delikatnie go podważ i wyciągnij z obudowy. Zwróć uwagę, czy na jego osi nie ma żadnych podkładek lub pierścieni, które mogłyby się zgubić.
2. Wyjmij stojan: Stojan to nieruchoma część silnika, z uzwojeniem wokół wirnika. Po wyjęciu wirnika, stojan zazwyczaj można łatwo wyjąć z gniazda w obudowie. Sprawdź, czy nie jest uszkodzony, np. czy nie ma widocznych przypaleń na uzwojeniach.

Demontaż przekładni i mechanizmu udaru na co zwrócić szczególną uwagę?

1. Zlokalizuj przekładnię: Przekładnia znajduje się zazwyczaj w przedniej części wiertarki, za silnikiem. Jest to zespół zębatek i wałów.
2. Ostrożnie demontuj elementy: Rozpoczynając demontaż przekładni i mechanizmu udaru, działaj bardzo metodycznie. Zapamiętaj kolejność każdego elementu zębatki, podkładki, sprężyny, pierścienie segera. Najlepiej robić zdjęcia na każdym etapie.
3. Oceń stan wizualnie: Podczas demontażu dokładnie oglądaj każdą część. Szukaj oznak zużycia, pęknięć, wyszczerbień na zębatkach, deformacji sprężyn czy uszkodzeń o-ringów.
4. Wyjmij bijak i tłok: To kluczowe elementy mechanizmu udaru. Zazwyczaj są one w cylindrze. Ostrożnie je wyjmij i sprawdź ich stan, zwłaszcza o-ringi na tłoku.

Ocena stanu kluczowych komponentów: przekładnia, bijak, tłok i uszczelnienia

Po demontażu nadszedł czas na dokładną inspekcję. To moment, w którym możesz potwierdzić swoją diagnozę i zidentyfikować wszystkie uszkodzone części. Zwróć szczególną uwagę na:

• O-ringi: Sprawdź stan wszystkich gumowych o-ringów, zwłaszcza tych na tłoku i w cylindrze. Powinny być elastyczne i niepęknięte. Jeśli są spłaszczone, stwardniałe lub popękane, wymagają wymiany.
• Bijak i tłok: Obejrzyj je pod kątem pęknięć, wyszczerbień lub nadmiernego zużycia powierzchni.
• Zębatki przekładni: Sprawdź, czy zęby nie są wyszczerbione, starte lub pęknięte. Nawet niewielkie uszkodzenie może prowadzić do utraty mocy lub hałasu.
• Wał/oś: To bardzo ważny element. Dla modelu HR2470 charakterystyczną, choć poważną awarią, jest pęknięcie wału. Jeśli zauważysz na nim jakiekolwiek pęknięcia, szczególnie w okolicach łożysk lub mocowania przekładni, wał wymaga wymiany.

Naprawa krok po kroku: rozwiązania najczęstszych usterek

Teraz, gdy Twoja wiertarka jest rozebrana, a diagnoza postawiona, możemy przystąpić do właściwej naprawy. Pamiętaj, aby pracować precyzyjnie i zgodnie z instrukcjami.

Wymiana szczotek węglowych prosta czynność, która ratuje silnik

Wymiana szczotek to jedna z najprostszych, a zarazem najskuteczniejszych napraw, która często przywraca silnikowi pełną moc i eliminuje iskrzenie. To element eksploatacyjny, więc nie obawiaj się, że coś zepsujesz.

1. Usuń stare szczotki: Jeśli jeszcze tego nie zrobiłeś, wyjmij zużyte szczotki z ich gniazd w szczotkotrzymaczu.
2. Wyczyść gniazda: Delikatnie oczyść gniazda szczotek z kurzu i nagaru.
3. Włóż nowe szczotki: Wsuń nowe szczotki węglowe do gniazd, upewniając się, że swobodnie się w nich poruszają. Sprężynki powinny dociskać je do komutatora.
4. Podłącz przewody: Podłącz przewody zasilające do nowych szczotek (jeśli były odłączone).

Brak udaru? Przewodnik po wymianie o-ringów i smarowaniu mechanizmu

Jeśli problemem jest brak udaru, wymiana o-ringów i prawidłowe smarowanie to klucz do sukcesu.

1. Wyjmij tłok i bijak: Ostrożnie wyjmij tłok i bijak z cylindra mechanizmu udaru.
2. Usuń stare o-ringi: Zdejmij zużyte o-ringi z tłoka i innych elementów, na których się znajdują.
3. Wyczyść elementy: Dokładnie oczyść tłok, bijak i wnętrze cylindra z resztek starego smaru i zanieczyszczeń.
4. Załóż nowe o-ringi: Nałóż nowe o-ringi na tłok. Możesz je delikatnie posmarować smarem, aby łatwiej weszły na swoje miejsce i zapewniły lepsze uszczelnienie.
5. Nasmaruj mechanizm: Obficie, ale z umiarem, nasmaruj wnętrze cylindra oraz powierzchnie styku tłoka i bijaka odpowiednim smarem do młotowiertarek. Pamiętaj, że prawidłowe smarowanie jest absolutnie kluczowe dla działania udaru i trwałości mechanizmu.
6. Złóż mechanizm udaru: Ostrożnie włóż tłok i bijak z powrotem do cylindra, upewniając się, że wszystkie elementy są na swoim miejscu i poruszają się swobodnie.

Rozwiązanie problemu "duszenia się" kontrola i wymiana sprzęgła przeciążeniowego

Jeśli wiertarka traci moc pod obciążeniem, prawdopodobnie winne jest sprzęgło przeciążeniowe.

1. Zlokalizuj sprzęgło: Sprzęgło przeciążeniowe zazwyczaj znajduje się w przekładni, często w okolicach wału wirnika.
2. Oceń stan sprzęgła: Sprawdź, czy elementy sprzęgła nie są nadmiernie zużyte, połamane lub czy sprężyny nie straciły swojej elastyczności. Jeśli sprzęgło jest zużyte, może "ślizgać się" pod obciążeniem, powodując utratę mocy.
3. Wymień sprzęgło: Jeśli sprzęgło jest uszkodzone lub zużyte, wymień je na nowe. Pamiętaj o precyzyjnym montażu wszystkich elementów, zgodnie ze schematem.

Naprawa przełącznika trybów czyszczenie i weryfikacja mechanizmu

Problemy z przełącznikiem trybów często wynikają z zanieczyszczeń.

1. Dostęp do przełącznika: Po demontażu obudowy uzyskasz dostęp do mechanizmu przełącznika trybów.
2. Wyczyść mechanizm: Użyj pędzelka i sprężonego powietrza (lub suchej szmatki), aby dokładnie usunąć kurz, brud i stary, zaschnięty smar z mechanizmu przełącznika.
3. Weryfikuj działanie: Po wyczyszczeniu sprawdź, czy przełącznik porusza się płynnie i czy wszystkie tryby prawidłowo się zazębiają. Jeśli coś jest zablokowane, delikatnie sprawdź, czy nie ma uszkodzeń mechanicznych. W razie potrzeby możesz delikatnie nasmarować ruchome elementy cienką warstwą smaru.

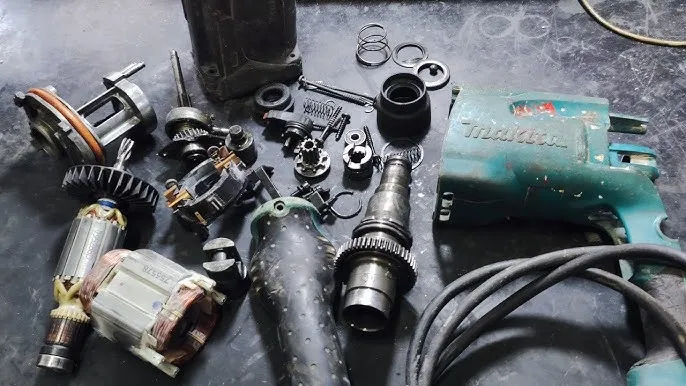

Ponowny montaż wiertarki: jak złożyć Makitę HR2470 krok po kroku?

Złożenie wiertarki to proces odwrotny do demontażu, ale wymaga równie dużej precyzji. Pamiętaj, że kolejność ma tutaj kluczowe znaczenie, a prawidłowe smarowanie to podstawa długiej i bezproblemowej pracy.

Kluczowy etap: prawidłowe smarowanie przekładni i cylindra

Nie mogę tego wystarczająco podkreślić: prawidłowe smarowanie jest absolutnie kluczowe dla długowieczności i prawidłowego działania Twojej wiertarki Makita HR2470. Użyj specjalistycznego smaru do młotowiertarek lub dobrego smaru litowego. Nie używaj smarów grafitowych czy zbyt gęstych, które mogą utrudniać pracę mechanizmów. Smaruj obficie, ale z umiarem nadmiar może być równie szkodliwy co jego brak. Kluczowe miejsca aplikacji to:

• Zębatki przekładni: Pokryj zęby cienką, równomierną warstwą smaru.
• Wnętrze cylindra udaru: Nasmaruj ścianki cylindra, tłok i bijak, aby zapewnić płynny ruch i odpowiednie uszczelnienie.
• Łożyska: Jeśli masz do nich dostęp, upewnij się, że są odpowiednio nasmarowane.

Montaż mechanizmów i silnika kolejność ma znaczenie

1. Złóż mechanizm udaru i przekładnię: Włóż bijak i tłok do cylindra (jeśli były wyjęte), a następnie zamontuj przekładnię, upewniając się, że wszystkie zębatki i podkładki są na swoim miejscu. Pamiętaj o pierścieniach segera.
2. Zamontuj stojan: Włóż stojan do odpowiedniego gniazda w jednej z połówek obudowy.
3. Włóż wirnik: Ostrożnie umieść wirnik w łożyskach, upewniając się, że jego oś prawidłowo wpasowuje się w przekładnię.
4. Podłącz szczotkotrzymacz: Podłącz przewody do szczotkotrzymacza i umieść go w odpowiednim miejscu.
5. Sprawdź połączenia: Upewnij się, że wszystkie przewody są prawidłowo podłączone i nie ma ryzyka ich przycięcia podczas zamykania obudowy.

Przeczytaj również: Wiertła kobaltowe HSS-Co: Kiedy są niezbędne i jak ich używać?

Finalne sprawdzenie i pierwsze uruchomienie po naprawie

1. Zamknij obudowę: Ostrożnie połącz dwie połówki obudowy, upewniając się, że wszystkie elementy wewnętrzne są prawidłowo ułożone i nic nie jest przyciśnięte.
2. Dokręć śruby obudowy: Wkręć wszystkie śruby mocujące obudowę. Dokręcaj je z umiarem, aby nie uszkodzić plastiku, ale na tyle mocno, aby obudowa była stabilna.
3. Pierwsze uruchomienie: Podłącz wiertarkę do zasilania. Przed włączeniem upewnij się, że wiertło jest bezpiecznie zamocowane lub uchwyt jest pusty, a wiertarka jest skierowana w bezpiecznym kierunku. Włącz wiertarkę na chwilę, nasłuchując, czy nie ma żadnych niepokojących dźwięków, zgrzytów czy nadmiernych wibracji. Sprawdź działanie wszystkich trybów pracy.

Konserwacja i pielęgnacja: jak przedłużyć życie Twojej Makity HR2470?

Naprawa to jedno, ale regularna konserwacja to klucz do długiej i bezawaryjnej pracy Twojej Makity HR2470. Z mojego doświadczenia wiem, że zaniedbanie tych prostych czynności to najczęstsza przyczyna powracających problemów.

• Regularna kontrola szczotek węglowych: Co kilka miesięcy (lub częściej przy intensywnym użytkowaniu) sprawdź długość szczotek. Ich wymiana, zanim całkowicie się zużyją, zapobiega uszkodzeniu komutatora.
• Czyszczenie: Po każdym użyciu usuwaj kurz i brud z obudowy i otworów wentylacyjnych. Pył budowlany to wróg numer jeden elektronarzędzi.
• Prawidłowe smarowanie: Co jakiś czas (np. raz w roku przy umiarkowanym użytkowaniu) warto rozebrać przekładnię i mechanizm udaru, wyczyścić stary smar i nałożyć świeży, odpowiedni smar. To znacząco wydłuża żywotność mechanizmów.
• Unikanie przeciążeń: Nie forsuj wiertarki. Jeśli czujesz, że silnik się "dusi" lub wiertarka pracuje z dużym oporem, zrób przerwę. Przeciążanie prowadzi do szybszego zużycia sprzęgła, silnika i przekładni.
• Przechowywanie: Przechowuj wiertarkę w suchym miejscu, chronionym przed kurzem i wilgocią.
