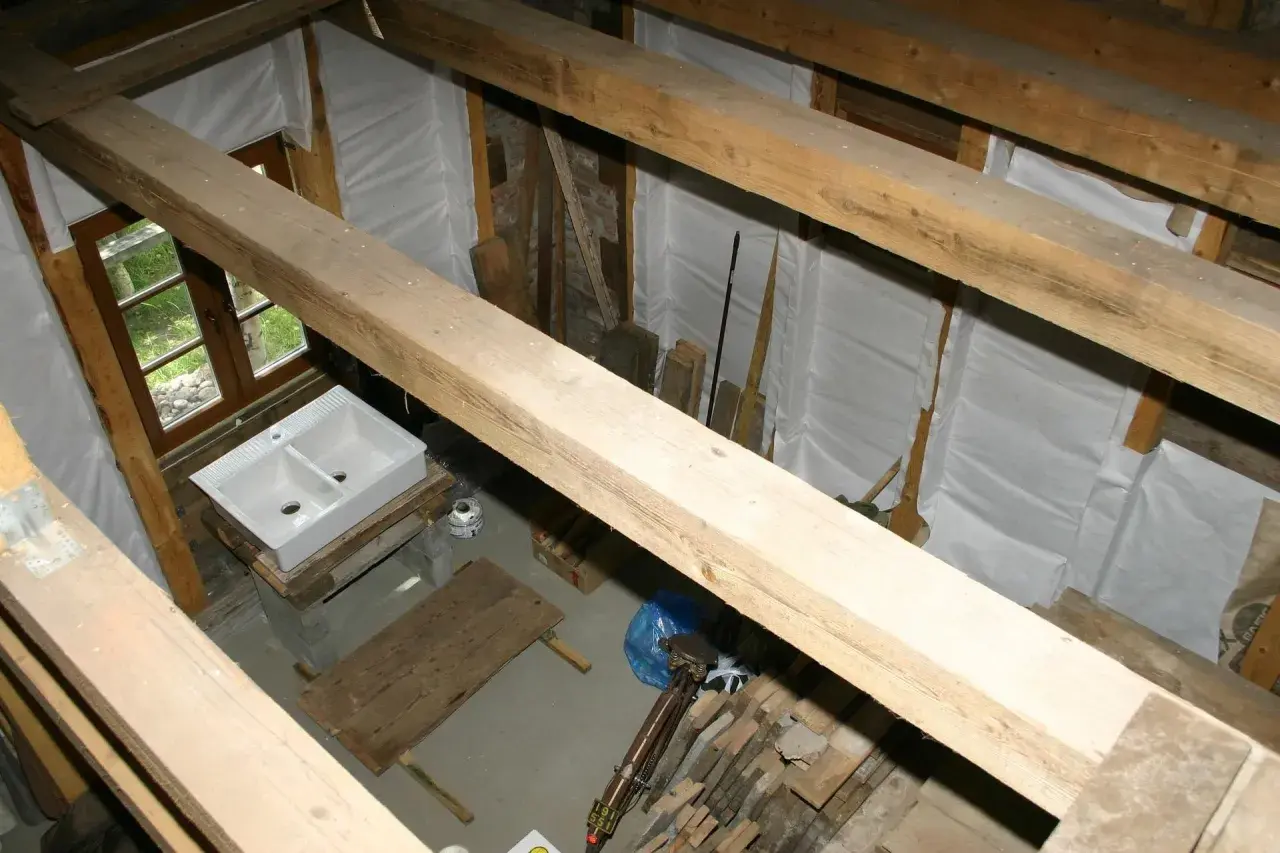

Przedłużenie belki drewnianej to nie tylko kwestia dopasowania dwóch odcinków drewna. Liczy się przede wszystkim to, w jakim miejscu pracuje belka, jakie przenosi obciążenia i czy samo złącze nie osłabi całej konstrukcji. W tym artykule pokazuję, kiedy takie rozwiązanie ma sens, jakie metody łączenia działają w praktyce, czego unikać i jak podejść do tematu tak, żeby nie poprawiać błędów po pierwszym sezonie.
Najważniejsze rzeczy do sprawdzenia przed połączeniem belki
- Nie łącz elementu nośnego w miejscu największego zginania - złącze powinno wypadać tam, gdzie moment jest mały albo bliski zeru.
- Styk prosty lub ukośny ma sens głównie w miejscach podparcia i bez pracy na rozciąganie; przy kącie styku przyjmuje się minimum 60°.
- Gdy pojawia się rozciąganie lub większe zginanie, bezpieczniej sprawdzają się nakładki, łubki, blachy stalowe albo złącza ciesielskie wzmacniane śrubami.
- Nie wystarczy jedna śruba ani same gwoździe - połączenie trzeba skręcić symetrycznie, zwykle co najmniej dwoma solidnymi śrubami.
- Pęknięte, zgnite lub zawilgocone drewno lepiej wymienić niż „ratować” złączem, które i tak będzie pracowało na granicy nośności.
Kiedy wydłużanie belki ma sens, a kiedy lepiej ją wymienić
Ja zawsze zaczynam od prostego pytania: czy naprawdę potrzebuję łączyć belkę, czy tylko próbuję uratować zbyt krótki element? Jeśli drewno jest zdrowe, przekrój wystarcza, a miejsce połączenia da się przenieść do strefy mniejszych naprężeń, wydłużenie belki może być sensowne i ekonomiczne. Jeśli jednak uszkodzenie wypada przy podporze, w strefie pracy na zginanie albo w miejscu widocznych pęknięć i zgnilizny, lepszym ruchem bywa wymiana całego elementu.
W praktyce opłaca się łączyć belki wtedy, gdy:
- trzeba uzyskać większą długość niż daje dostępny materiał;
- element ma być osadzony w miejscu, w którym obciążenia są przewidywalne;
- można wykonać połączenie zgodnie z projektem lub przynajmniej z logiką pracy konstrukcji;
- drewno ma dobrą jakość i jednorodną wilgotność.
Nie opłaca się tego robić, gdy belka jest już osłabiona, a połączenie miałoby przejąć nie tylko długość, ale też naprawić nośność całej strefy. To są dwie różne operacje. Wydłużenie elementu może być dobrym rozwiązaniem, ale nie zastępuje naprawy zniszczonej konstrukcji. Z tego punktu widzenia ważne jest już samo dobranie rodzaju złącza, bo od tego zależy, czy belka zachowa ciągłość pracy, czy zacznie pracować jak dwa oddzielne kawałki drewna.
Skoro wiemy już, kiedy warto iść w takie rozwiązanie, przejdźmy do metod, które realnie mają sens na budowie.
Jakie połączenia działają w praktyce
W konstrukcjach drewnianych nie ma jednego uniwersalnego złącza do wszystkiego. Inaczej łączy się element pracujący głównie na ściskanie, inaczej belkę zginaną, a jeszcze inaczej fragment, który ma przenieść rozciąganie. Z mojego doświadczenia najwięcej błędów wynika nie z samego materiału, tylko z tego, że ktoś stosuje złącze „bo wygląda solidnie”, zamiast dobrać je do sposobu pracy belki.
| Rodzaj połączenia | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Styk prosty | W miejscach podparcia, przy ściskaniu i małych naprężeniach | Najprostszy, szybki, mało materiału | Nie nadaje się do pracy na rozciąganie i zginanie bez dodatkowego wzmocnienia |
| Styk ukośny | Gdy powierzchnia styku może być dłuższa i lepiej przenieść naciski | Lepszy niż styk prosty, większa powierzchnia kontaktu | Wymaga dokładności wykonania; sam w sobie nie rozwiązuje problemu rozciągania |
| Nakładka prosta | Przy przedłużaniu elementów w miejscach o umiarkowanych obciążeniach | Łatwa do wykonania, dobrze współpracuje ze śrubami lub wkrętami | Wymaga odpowiedniego zakładu i poprawnego rozmieszczenia łączników |
| Nakładka skośna | Gdy chcesz uzyskać płynniejsze przejście sił i lepszą pracę złącza | Lepsza geometria niż przy prostym styku | Bardziej pracochłonna, wymaga precyzji przy cięciu |
| Zamek skośny | W miejscach, gdzie pojawia się rozciąganie i potrzeba pewniejszego „zazębienia” elementów | Dobrze przenosi siły, jeśli jest poprawnie skręcony | Nie wybacza błędów wykonawczych; bez śrub lub innych łączników nie powinien pracować samodzielnie |
| Łubki lub blachy stalowe | Gdy liczy się większa pewność i mechaniczne przejęcie sił przez łączniki | Solidne, przewidywalne, dobre przy większych obciążeniach | Widoczne, wymagają poprawnego doboru śrub i rozstawów |
| Złącze Gerbera | W konstrukcjach wieloprzęsłowych i tam, gdzie projekt przewiduje punkt zbliżony do przegubu | Dobry sposób na „ułożenie” pracy sił w belce | To już rozwiązanie projektowe, nie improwizacja na budowie |
Najważniejsza zasada jest prosta: im bardziej złącze ma pracować na zginanie i rozciąganie, tym mniej wystarczy „samego drewna”, a tym bardziej trzeba polegać na poprawnie dobranych łącznikach. Przy prostych stykach i nakładkach decydują nie tylko kształt i długość zakładu, ale też liczba śrub, ich rozmieszczenie i to, czy drewno zostało dobrze dociśnięte. Z tego miejsca płynnie przechodzi się do kolejnej kwestii, czyli gdzie takie złącze wolno w ogóle umieścić.
Jak dobrać złącze do obciążeń i miejsca pracy belki
W praktyce najważniejsze nie jest pytanie „jak połączyć?”, tylko „gdzie połączyć?”. Jeśli belka pracuje jako element zginany, złącze powinno wypadać możliwie blisko strefy małych momentów, a nie nad podporą czy w środku rozpiętości, gdzie siły są największe. W ciesielskiej praktyce często zakłada się, że bezpieczniejsze miejsce to okolice 1/5-1/6 rozstawu między podporami, ale traktuję to jako punkt orientacyjny, a nie uniwersalną regułę dla każdego projektu.
Jeżeli element jest oparty i pracuje głównie na ściskanie, prostszy styk może wystarczyć, pod warunkiem że powierzchnie dobrze do siebie przylegają. Gdy pojawia się rozciąganie albo istotne zginanie, lepiej działa nakładka prosta, skośna albo złącze z blachami stalowymi. W technicznych opracowaniach spotyka się też jasne ograniczenie: przy styku prostym lub ukośnym kąt nachylenia powierzchni nie powinien być mniejszy niż 60°, a przy złączu z wcięciem pojedynczym przyjmuje się minimum 120°. To nie są ozdobniki, tylko geometria, która wpływa na pracę sił w drewnie.
Warto też pamiętać o jednej rzeczy, którą często pomija się na budowie: nie każde połączenie „na środku słupa” jest dobre. Paradoks polega na tym, że właśnie tam, gdzie instalator intuicyjnie chciałby zrobić styk, moment zginający bywa duży i złącze zaczyna osłabiać cały układ. Jeśli nie masz projektu, nie zakładaj, że „nad podporą będzie najbezpieczniej” - przy belkach to często działa odwrotnie. Kolejny krok to już sama technika wykonania, bo nawet dobrze dobrane miejsce i typ złącza można zepsuć w kilka minut.
Jak wykonać połączenie krok po kroku
Przy prostych pracach ciesielskich liczy się porządek wykonania. Ja robię to zawsze w tej samej kolejności, bo wtedy łatwiej wyłapać błędy zanim drewno zostanie skręcone na stałe.
- Sprawdzam stan drewna, wilgotność i ewentualne pęknięcia. Jeżeli końce są zniszczone, najpierw je docinam do zdrowego materiału.
- Wybieram typ złącza zgodny z pracą belki. Dla ściskania wystarczy prostszy styk, dla rozciągania potrzebna jest nakładka, łubki albo stalowe blachy.
- Wyznaczam miejsce połączenia tak, aby nie wypadało w strefie największego zginania. W konstrukcjach wieloprzęsłowych to jest zwykle najważniejsza decyzja.
- Docinam elementy bardzo dokładnie. Przy połączeniach skośnych i zamkach najmniejszy błąd w kącie przekłada się na gorszy docisk i słabszy styk.
- Rozmieszczam łączniki symetrycznie. Dla prostych nakładek i zamków praktyczny minimum to zwykle co najmniej dwie solidne śruby, z dużymi podkładkami pod nakrętki, żeby nie wciskały się w drewno.
- Dokręcam połączenie stopniowo, kontrolując, czy drewno nie pęka i czy elementy nie „idą” na krzyż. Na końcu sprawdzam, czy złącze nie ma luzu.
Jeśli łączysz element cięższy albo pracujący w dachu, nie oszczędzam na podkładkach i nie opieram się wyłącznie na gwoździach. Gwoździe mogą wspierać połączenie, ale same rzadko dają tę samą przewidywalność co porządne śruby konstrukcyjne lub śruby ciesielskie. Przy grubych belkach właśnie mechaniczne skręcenie robi największą różnicę, bo utrzymuje stały docisk i ogranicza „rozchodzenie się” złącza pod obciążeniem.
Gdy technika wykonania jest już jasna, pozostaje jeszcze pytanie: co najczęściej psuje efekt nawet wtedy, gdy sam pomysł był dobry?
Najczęstsze błędy, które osłabiają złącze
Z doświadczenia mogę powiedzieć, że większość problemów z wydłużaniem belek nie bierze się z jednej dramatycznej pomyłki. Najczęściej to kilka drobnych uchybień, które razem robią z solidnego połączenia element pracujący na granicy wytrzymałości.
- Łączenie w złym miejscu - zwłaszcza bezpośrednio nad podporą albo w strefie dużego zginania.
- Za krótki zakład - belki niby są połączone, ale złącze nie ma dość powierzchni, żeby stabilnie przenieść siły.
- Zbyt mało łączników - jedna śruba nie blokuje obrotu elementów, a samo drewno zaczyna pracować niezależnie.
- Brak podkładek - nakrętki i łby wkrętów wciskają się w drewno, połączenie luzuje się i traci docisk.
- Łączenie mokrego drewna z suchym - po wyschnięciu jedno z nich pracuje inaczej, więc złącze zaczyna „życie po swojemu”.
- Cięcie bez dokładności - przy zamkach skośnych i nakładkach niedokładny kąt od razu osłabia kontakt powierzchni.
- Traktowanie gwoździ jako jedynego zabezpieczenia - przy elementach nośnych to zwykle za mało, szczególnie gdy pojawiają się siły rozciągające.
Do tego dochodzi jeszcze jeden błąd, który widuję bardzo często: ktoś zakłada, że skoro złącze wygląda „masywnie”, to automatycznie jest bezpieczne. W drewnie to tak nie działa. Belka nie ocenia po wyglądzie, tylko po tym, jak rozkładają się w niej siły. Dlatego lepiej zrobić prostsze, ale poprawnie zaprojektowane połączenie niż efektowny zamek, który nie ma prawa pracować w danym miejscu. Z tego punktu widzenia ostatni etap to już kontrola materiału i przygotowanie całej konstrukcji do montażu.
Co sprawdzić przed montażem, żeby nie poprawiać tego po sezonie
Przed zamknięciem konstrukcji zawsze patrzę na cztery rzeczy: stan drewna, rodzaj łączników, miejsce połączenia i ochronę przed wilgocią. Jeżeli choć jeden z tych punktów jest słaby, złącze może na początku wyglądać dobrze, ale po kilku miesiącach zacznie pracować, skrzypieć albo łapać luz.
- Drewno - powinno być zdrowe, bez zgnilizny i zbyt dużych pęknięć przy końcach.
- Łączniki - najlepiej stalowe, dobrane do obciążenia i zabezpieczone przed korozją.
- Docisk - elementy muszą przylegać do siebie równomiernie, bez szczelin i bez skręcania na siłę.
- Wilgotność - drewno powinno być możliwie podobne po obu stronach złącza, żeby po montażu nie rozjechało się wymiarowo.
- Miejsce pracy - jeśli belka ma dużą rozpiętość, lepiej od razu przemyśleć połączenie z konstruktorem niż liczyć na improwizację na budowie.
Jeżeli zależy ci na trwałym efekcie, nie zaczynaj od pytania, ile śrub „wystarczy”, tylko od pytania, czy ten element w ogóle nadaje się do łączenia i gdzie będzie pracował po montażu. To właśnie miejsce złącza, jakość drewna i dobór metody decydują o tym, czy belka zachowa ciągłość, czy stanie się zbiorem dwóch dobrze skręconych, ale jednak osobnych części. W przypadku elementów nośnych najbezpieczniej myśleć o tym jak o małym projekcie konstrukcyjnym, a nie o zwykłym przedłużeniu materiału.
