Dach pracuje jak układ połączonych sił, a nie zbiór pojedynczych belek. W praktyce właśnie od tego zależy, czy więźba będzie stabilna, czy pojawi się rozparcie ścian, ugięcie połaci albo problem z przeniesieniem śniegu i wiatru. W tym tekście rozpisuję, co podtrzymuje krokwie, jak rozpoznać najważniejsze elementy więźby i które błędy najczęściej osłabiają całą konstrukcję.

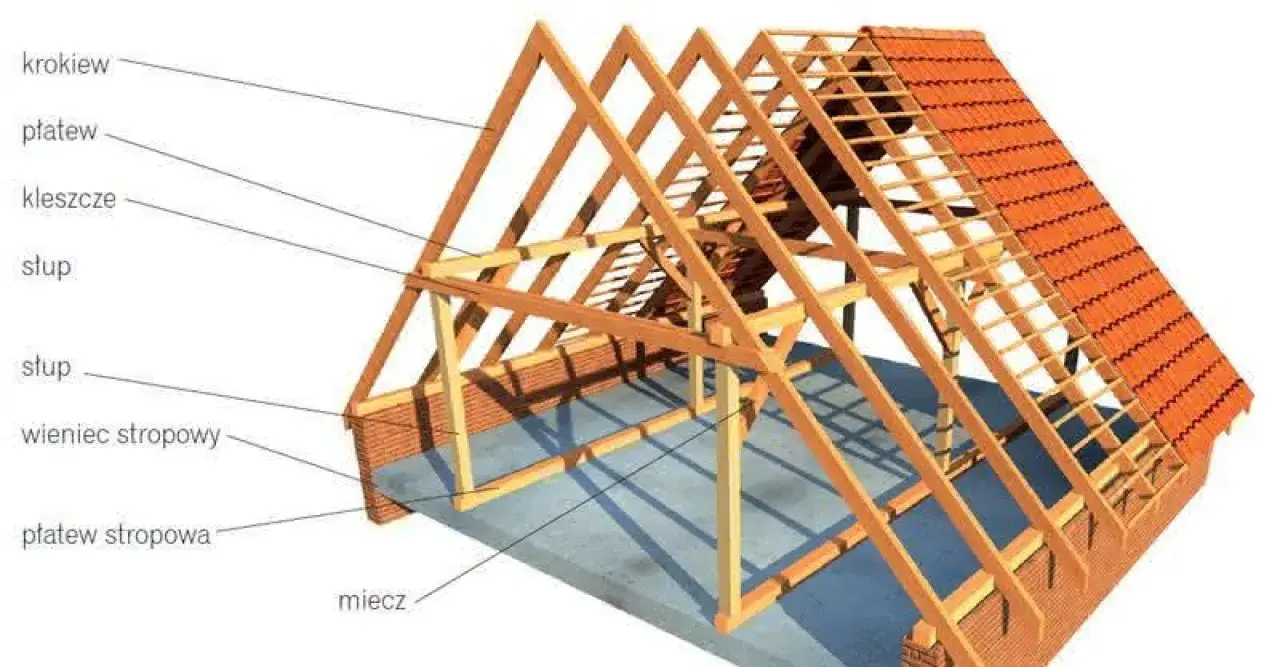

Najważniejsze elementy nośne w więźbie dachowej
- Murłata jest pierwszym oparciem krokwi przy ścianie i przekazuje obciążenia na wieniec lub mur nośny.
- Płatwie przejmują część ciężaru krokwi w dachach o większej rozpiętości i wymagają podparcia przez słupy lub ściany stolcowe.
- Jętki i kleszcze usztywniają konstrukcję, ale nie pełnią tej samej roli co podpory pionowe.
- Łaty i kontrłaty są rusztem pod pokrycie, a nie elementami nośnymi więźby.
- O jakości dachu decyduje nie tylko przekrój drewna, ale też ciągły i poprawnie wykonany tor przenoszenia obciążeń.
Jakie elementy naprawdę przejmują ciężar krokwi
Najprościej mówiąc, w dachu nie chodzi o jeden cudowny element, tylko o cały układ podpór. To właśnie ten układ decyduje o tym, czy krokiew ma stabilne oparcie i czy jej obciążenie trafia bezpiecznie do ścian, stropu albo słupów. W zależności od typu więźby rolę nośną przejmują różne elementy, ale sens pozostaje ten sam: przekazać siły dalej, bez nadmiernego ugięcia i bez rozpychania murów.
| Element | Rola w konstrukcji | Kiedy występuje | Co warto zapamiętać |
|---|---|---|---|
| Murłata | Oparta na ścianie belka, na której kończą się krokwie | W niemal każdym dachu skośnym opartym na ścianach | Przenosi obciążenie na wieniec lub mur i stabilizuje strefę okapu |
| Płatew | Pozioma belka przejmująca część ciężaru krokwi w połaci | W więźbie płatwiowej i płatwiowo-kleszczowej | Zmniejsza rozpiętość krokwi i ogranicza ich ugięcie |
| Jętka | Łączy przeciwległe krokwie i ogranicza ich rozchylenie | W więźbie jętkowej | Usztywnia parę krokwi, ale nie zastępuje podpory pionowej |
| Słup i ściana stolcowa | Przenoszą obciążenie z płatwi niżej, zwykle na strop lub ścianę nośną | W większych dachach i układach płatwiowych | To elementy, które robią różnicę przy większej rozpiętości dachu |
| Kleszcze | Obejmują słupy i usztywniają wiązar | Najczęściej w więźbie płatwiowo-kleszczowej | Wzmacniają układ, ale same nie są główną podporą krokwi |
| Belka kalenicowa | Porządkuje geometrię i może pełnić funkcję nośną w wybranych układach | Tylko w dachach zaprojektowanych z takim rozwiązaniem | Nie myl jej z samą linią kalenicy, która nie zawsze jest elementem nośnym |
| Łaty i kontrłaty | Tworzą ruszt pod pokrycie dachowe | Przy większości nowoczesnych pokryć | To nie są elementy nośne więźby, mimo że bywają mylone z podporą dachu |
To ważne rozróżnienie: warstwy pod pokrycie mogą wyglądać „konstrukcyjnie”, ale nie przejmują ciężaru krokwi. Jeśli ktoś liczy na łaty albo kontrłaty jako na podporę więźby, to już na starcie projektuje problem. Najpierw trzeba znać punkt oparcia przy ścianie, a dopiero potem przejść do murłaty.
Murłata jako pierwsze oparcie przy ścianie
Murłata to jeden z tych elementów, których nie widać z ulicy, ale bez których dach szybko straciłby sens. W typowych domach jednorodzinnych spotyka się ją jako belkę o przekroju zbliżonym do 10x10 cm albo 14x14 cm, osadzoną na wieńcu żelbetowym lub na dobrze przygotowanym murze nośnym. Jej zadanie jest proste, ale krytyczne: zbiera obciążenie z krokwi i przekazuje je dalej na ściany budynku.
W praktyce zwracam uwagę na trzy rzeczy. Po pierwsze, murłata musi leżeć równo, bo każde odchylenie od poziomu przenosi się później na całą połać. Po drugie, potrzebuje izolacji przeciwwilgociowej, najczęściej w postaci papy podkładowej lub folii, żeby drewno nie ciągnęło wilgoci z muru. Po trzecie, połączenie z krokwią musi być pewne, zwykle przez zacios i odpowiednie łączniki, a nie przez przypadkowe „dociśnięcie” konstrukcji na placu budowy.
- Brak izolacji między murłatą a murem skraca trwałość drewna.
- Nierówne wypoziomowanie powoduje późniejsze problemy z geometrią połaci.
- Za płytki zacios osłabia oparcie krokwi i zwiększa ryzyko poślizgu.
- Luźne mocowanie osłabia odporność dachu na wiatr i podrywanie pokrycia.
Murłata jest więc początkiem całej drogi obciążeń, ale przy większych dachach to jeszcze nie koniec układu nośnego. Gdy rozpiętość rośnie, samo oparcie przy ścianie przestaje wystarczać i wtedy do gry wchodzą płatwie.
Płatwie, słupy i ściany stolcowe w dachach o większej rozpiętości
Płatwie to poziome belki, które przejmują część ciężaru krokwi w wybranych punktach połaci. Dzięki nim krokwie nie muszą pracować na całej długości jako jeden długi, podatny na ugięcie element. To właśnie dlatego w większych dachach płatwie są tak cenione: pozwalają skrócić „pracujący” odcinek krokwi i lepiej rozłożyć obciążenie.
W praktyce spotyka się kilka odmian. Płatew kalenicowa porządkuje górną strefę dachu, płatew pośrednia wspiera krokwie mniej więcej w środku połaci, a płatew stopowa stanowi najniższy poziom oparcia w układach ze słupami. Sama płatew jednak nie pracuje w próżni, bo musi zostać podparta przez słupy albo ścianę stolcową, czyli ramę z pionowych podpór i elementów usztywniających.
To rozwiązanie ma wyraźne zalety:
- lepiej radzi sobie przy większej szerokości dachu,
- zmniejsza ugięcie krokwi,
- pozwala bezpieczniej przenieść obciążenia na strop lub ściany nośne,
- daje większą kontrolę nad pracą całej więźby.
Ma też ograniczenia, o których inwestorzy często zapominają. Słupy i ściany stolcowe zabierają część przestrzeni poddasza, więc taki układ nie zawsze jest najlepszy, jeśli zależy ci na otwartej kubaturze. Jeśli jednak priorytetem jest stateczność konstrukcji, płatwie bardzo często okazują się rozsądnym wyborem. W tym miejscu łatwo jednak pomylić nośność z usztywnieniem, dlatego warto przejść do jętek i kleszczy.
Jętki i kleszcze usztywniają dach, ale nie zastępują podpór
Jętka to poziomy element łączący dwie przeciwległe krokwie. Jej rola nie polega na „podpieraniu” dachu wprost, tylko na ograniczaniu rozparcia i usztywnieniu całej pary krokwi. Innymi słowy, jętka pomaga krokwiom współpracować, zamiast rozchodzić się pod obciążeniem. To ważne, bo w wielu dyskusjach budowlanych te pojęcia są wrzucane do jednego worka, a to błąd.
Kleszcze działają inaczej. To zwykle dwa równoległe elementy obejmujące słup i fragment więźby, które spinają układ w jeden sztywny wiązar. Dobrze wykonane kleszcze poprawiają stateczność, ale nie pełnią roli głównego punktu podparcia krokwi. Z kolei miecze, czyli ukośne zastrzały, stabilizują słupy i chronią konstrukcję przed wychyleniem. Każdy z tych elementów ma swój udział w pracy dachu, lecz usztywnienie nie jest tym samym co podparcie.
W praktyce warto zapamiętać prosty podział:
- Jętka zmniejsza rozchylenie krokwi.
- Kleszcze spinają układ i poprawiają jego sztywność.
- Miecz stabilizuje słup i ogranicza jego pracę na boki.
- Płatew i słup przenoszą realne obciążenia niżej.
To rozróżnienie przydaje się również na budowie, bo z rysunku można szybko wyczytać, którędy naprawdę biegnie obciążenie. I właśnie ten temat warto uporządkować zanim dach zostanie zamknięty pokryciem.
Jak rozpoznać układ nośny dachu i uniknąć błędów na budowie
Jeśli patrzę na więźbę bez dokumentacji, zaczynam od prostego pytania: którędy idzie ciężar z połaci do ściany albo stropu? To dużo lepsze podejście niż samo liczenie elementów. W praktyce wystarczy prześledzić drogę obciążenia krok po kroku: krokiew, punkt oparcia, element pośredni, podparcie niżej. Jeśli ta ścieżka jest logiczna i ciągła, konstrukcja ma sens.
- Sprawdź oparcie krokwi przy ścianie. Jeśli kończy się na murłacie, to ona jest pierwszym punktem przeniesienia sił.
- Poszukaj podpór pośrednich. Płatwie, słupy i ściany stolcowe pokazują, że dach pracuje w większym układzie nośnym.
- Odróżnij elementy nośne od pomocniczych. Łaty, kontrłaty i membrana są ważne, ale nie podtrzymują konstrukcji dachu.
- Sprawdź połączenia. Nawet dobry przekrój drewna nie pomoże, jeśli złącza są wykonane niedbale albo niezgodnie z projektem.
Właśnie tu najczęściej wychodzą błędy. Ktoś skraca krokiew bez zrozumienia, co przejmuje jej obciążenie. Ktoś inny opiera ją zbyt płytko na murłacie. Zdarza się też mylenie elementów usztywniających z nośnymi, co prowadzi do niepotrzebnych kompromisów już na etapie montażu. Z mojego punktu widzenia największy problem nie bierze się z samego drewna, tylko z nieczytelnego układu sił.
Jeśli chcesz ocenić dach uczciwie, patrz nie na nazwę elementu, ale na to, czy ma on realne oparcie i dokąd przekazuje ciężar. To dobry moment, by przejść do krótkiej listy rzeczy, które zawsze sprawdzam przed odbiorem więźby.
Co sprawdzam przed odbiorem więźby, zanim dach dostanie pokrycie
Najtańszy moment na poprawki jest wtedy, gdy konstrukcja jest jeszcze odsłonięta. Po ułożeniu pokrycia każda korekta robi się trudniejsza, droższa i bardziej ryzykowna. Dlatego przed zamknięciem dachu patrzę na kilka konkretnych punktów, które zwykle mówią więcej niż ogólne zapewnienia wykonawcy.
- Równość murłaty i ciągłość izolacji przeciwwilgociowej.
- Pewne oparcie krokwi bez nadmiernego podcinania przekroju.
- Logiczny przebieg obciążeń od krokwi przez element pośredni do ściany lub stropu.
- Poprawne rozmieszczenie słupów i płatwi zgodnie z projektem, a nie „na oko”.
- Brak przypadkowych przeróbek, które osłabiają więźbę bardziej niż sam ciężar pokrycia.
Jeśli coś budzi wątpliwości, zatrzymuję się na tym etapie i proszę o wyjaśnienie konstruktora albo kierownika budowy. To nie jest przesada, tylko zwykła ostrożność. Dach ma pracować przez lata, więc lepiej dopilnować jednego poprawnego oparcia niż później walczyć z ugięciem, pęknięciami i źle przeniesionym obciążeniem.
