Bezpieczna instalacja elektryczna w domu drewnianym wymaga specjalnych przewodów i zasad montażu
- Przewody YDYp i YDY są dopuszczalne, ale wyłącznie prowadzone w samogasnących peszlach o odpowiedniej klasie odporności.
- Przewody bezhalogenowe (N2XH) to rekomendowane rozwiązanie, które minimalizuje ryzyko emisji toksycznego dymu podczas pożaru, choć wiąże się z wyższą kosztem.
- Kluczowe jest stosowanie kompleksowych zabezpieczeń w rozdzielnicy, takich jak wyłączniki różnicowoprądowe (RCD), nadprądowe, ochronniki przepięć (SPD) oraz rozważenie wyłączników łukoochronnych (AFDD).
- Należy bezwzględnie unikać układania przewodów bezpośrednio na drewnie oraz dbać o szczelne i ognioodporne połączenia w puszkach i przejściach przez konstrukcję.
- Prawidłowy montaż wymaga zachowania bezpiecznych odległości od elementów łatwopalnych i innych instalacji.
Bezpieczeństwo przede wszystkim: dlaczego instalacja elektryczna w drewnie to wyzwanie?
Domy drewniane, czy to szkieletowe, czy z bali, mają swój niepowtarzalny urok i wiele zalet. Jednak ich konstrukcja niesie ze sobą jedno, kluczowe wyzwanie: drewno jest materiałem łatwopalnym. To sprawia, że instalacja elektryczna w takim budynku musi być zaprojektowana i wykonana z absolutnym priorytetem bezpieczeństwa przeciwpożarowego. Każda iskra, przegrzanie przewodu czy niewłaściwe połączenie, które w budynku murowanym mogłoby skończyć się jedynie drobną awarią, w domu drewnianym może szybko przerodzić się w tragiczny pożar. Moje doświadczenie pokazuje, że ignorowanie tego faktu to najprostsza droga do nieszczęścia, dlatego zawsze podkreślam, że w tym przypadku nie ma miejsca na kompromisy.
Polskie przepisy i normy: fundament bezpiecznej instalacji
W Polsce instalacje elektryczne, niezależnie od typu budynku, podlegają rygorystycznym przepisom Prawa Budowlanego oraz szczegółowym normom, takim jak PN-HD 60364. W przypadku budownictwa drewnianego, te regulacje nabierają jeszcze większego znaczenia, kładąc silny nacisk na ochronę przeciwpożarową. Musimy pamiętać o obowiązkowym stosowaniu wyłączników różnicowoprądowych (RCD) o wysokiej czułości (zazwyczaj ≤ 30 mA) dla wszystkich obwodów, które chronią przed porażeniem i minimalizują ryzyko pożaru wywołanego upływem prądu. Niezbędne są również wyłączniki nadprądowe, chroniące instalację przed przeciążeniami i zwarciami, a także ograniczniki przepięć (SPD), które zabezpieczają sprzęt i instalację przed skutkami wyładowań atmosferycznych czy przepięć w sieci. Przestrzeganie tych norm to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa domowników.
Konsekwencje błędów: cena fałszywych oszczędności
Często spotykam się z pokusą oszczędzania na instalacji elektrycznej czy to poprzez wybór tańszych materiałów, czy zatrudnienie niewykwalifikowanego wykonawcy. Chcę Państwa ostrzec: w przypadku domu drewnianego to fałszywa oszczędność, która może mieć katastrofalne konsekwencje. Błędy w projektowaniu, niewłaściwy dobór przewodów, brak odpowiednich zabezpieczeń czy niedbały montaż to prosta droga do awarii, a w najgorszym scenariuszu do pożaru. Straty materialne, często niemożliwe do odzyskania, to jedno, ale zagrożenie dla życia i zdrowia domowników jest bezcenne. Właśnie dlatego zawsze powtarzam, że inwestycja w solidną i bezpieczną instalację elektryczną to inwestycja w spokój i bezpieczeństwo całej rodziny.

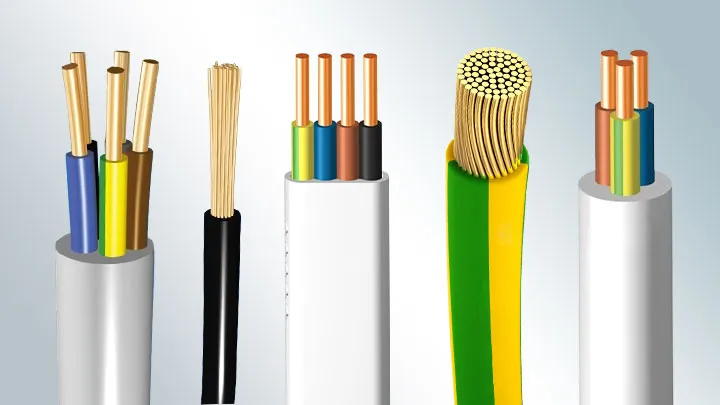

Jakie kable wybrać do domu drewnianego? Przewodnik po typach przewodów
Wybór odpowiednich przewodów elektrycznych to jeden z kluczowych elementów bezpiecznej instalacji w domu drewnianym. Nie wystarczy wybrać "jakiekolwiek" kable musimy postawić na rozwiązania, które minimalizują ryzyko pożaru i zapewniają maksymalne bezpieczeństwo w przypadku awarii. Poniżej przedstawiam typy przewodów, które są najczęściej stosowane i rekomendowane, wraz z moimi uwagami dotyczącymi ich zastosowania.
Przewody YDYp i YDY: standardowe, ale z zasadami
Przewody YDYp (płaskie) i YDY (okrągłe) to standardowe, miedziane przewody w izolacji i powłoce polwinitowej, które są powszechnie stosowane w budownictwie. Są one dopuszczone do użytku w domach drewnianych, ale z jednym, absolutnie kluczowym zastrzeżeniem: muszą być bezwzględnie prowadzone w osłonach, czyli tak zwanych peszlach, o odpowiedniej klasie odporności na palność. Nigdy, pod żadnym pozorem, nie wolno układać ich bezpośrednio na drewnie czy w jego pobliżu bez dodatkowej ochrony. Peszle pełnią rolę bariery, która w razie przegrzania przewodu czy zwarcia, opóźnia rozprzestrzenianie się ognia i chroni drewnianą konstrukcję. To zasada, od której nie ma odstępstw.
Przewody bezhalogenowe (np. N2XH): przyszłość bezpieczeństwa
Coraz częściej, i słusznie, eksperci oraz strażacy rekomendują stosowanie w domach drewnianych przewodów bezhalogenowych, takich jak N2XH. Dlaczego? Ich największą zaletą jest to, że podczas pożaru nie emitują gęstego, toksycznego dymu ani korozyjnych gazów. Zwykłe przewody, paląc się, wydzielają substancje, które są śmiertelnie niebezpieczne dla ludzi i mogą uszkodzić elektronikę oraz konstrukcję budynku. Przewody bezhalogenowe mają trudnopalną powłokę, która nie rozprzestrzenia ognia, co znacząco zwiększa czas na ewakuację i minimalizuje szkody. Moim zdaniem, w domach drewnianych, gdzie bezpieczeństwo jest priorytetem, przewody bezhalogenowe powinny być standardem, zwłaszcza w drogach ewakuacyjnych i miejscach o podwyższonym ryzyku.
Czym różni się kabel bezhalogenowy od YDY?
Główna różnica między kablem bezhalogenowym (np. N2XH) a zwykłym YDY tkwi w składzie izolacji i powłoki zewnętrznej. Przewody YDY wykonane są z polichlorku winylu (PVC), który w warunkach pożaru wydziela chlorowodór toksyczny i korozyjny gaz, a także dużą ilość gęstego, czarnego dymu. Z kolei przewody bezhalogenowe wykorzystują materiały, które nie zawierają związków chloru, fluoru, bromu czy jodu. Dzięki temu, w przypadku pożaru, emitują znacznie mniej dymu, a ten, który powstaje, jest mniej toksyczny i niekorozyjny. To sprawia, że drogi ewakuacyjne pozostają dłużej drożne, a akcja ratownicza jest bezpieczniejsza. To nie jest drobna różnica, to kwestia życia i zdrowia.
Analiza kosztów: inwestycja w bezpieczeństwo
Nie ukrywam, że przewody bezhalogenowe są droższe od standardowych YDY. Różnica w cenie może wynosić od kilkunastu do nawet kilkudziesięciu procent, w zależności od producenta i przekroju. Jednak patrząc na to z perspektywy długoterminowej i biorąc pod uwagę specyfikę domu drewnianego, uważam, że jest to inwestycja, która się opłaca. Koszt całej instalacji elektrycznej to zazwyczaj kilka procent wartości domu. Zwiększenie tej kwoty o kilkaset czy nawet kilka tysięcy złotych na bezpieczniejsze przewody to niewielki wydatek w porównaniu do potencjalnych strat, jakie może przynieść pożar. Dla mnie, jako eksperta, bezpieczeństwo zawsze jest na pierwszym miejscu, a w tym przypadku wyższa cena to po prostu koszt spokoju ducha i realnej ochrony.
Przewody specjalistyczne (E30, E90): kiedy warto je rozważyć?
W niektórych sytuacjach, zwłaszcza w budynkach użyteczności publicznej o konstrukcji drewnianej, a czasem i w domach jednorodzinnych, warto rozważyć zastosowanie przewodów o podwyższonej odporności ogniowej, oznaczonych jako E30 lub E90. Oznaczenia te informują, przez jaki czas (30 lub 90 minut) przewód jest w stanie funkcjonować podczas pożaru, dostarczając zasilanie do kluczowych systemów, takich jak oświetlenie awaryjne, systemy oddymiania czy sygnalizacja pożarowa. W typowych instalacjach domowych rzadziej są one wymagane, ale jeśli projekt przewiduje np. specjalne obwody bezpieczeństwa, które muszą działać w trakcie pożaru, to warto wziąć je pod uwagę. To kolejny poziom zabezpieczenia, który może okazać się kluczowy w krytycznej sytuacji.
Złote zasady montażu instalacji elektrycznej w domu drewnianym
Wybór odpowiednich przewodów to dopiero początek. Równie, a może nawet bardziej kluczowy, jest prawidłowy montaż. Nawet najlepsze kable, źle ułożone, mogą stać się źródłem zagrożenia. Poniżej przedstawiam zasady, które w mojej praktyce uznaję za absolutnie podstawowe i których należy bezwzględnie przestrzegać przy instalacji elektrycznej w domu drewnianym.

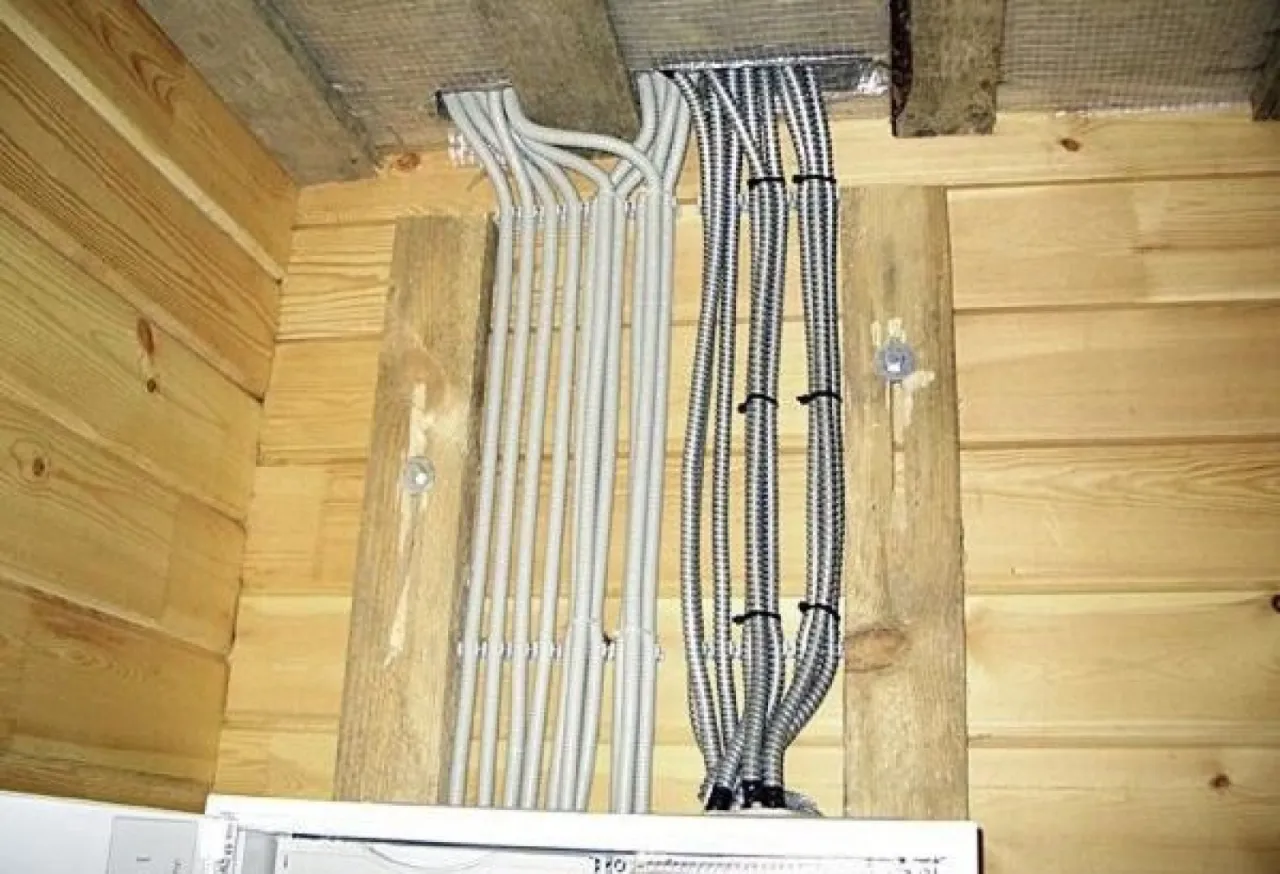

Peszle i korytka: pierwsza linia obrony
Prowadzenie wszystkich przewodów w rurkach instalacyjnych (peszlach) lub korytkach kablowych to podstawa bezpieczeństwa w domu drewnianym. Pełnią one wieloraką funkcję ochronną: zabezpieczają przewody przed uszkodzeniami mechanicznymi (np. podczas późniejszych prac, przez gryzonie czy przypadkowe przewiercenie), a co najważniejsze stanowią barierę ogniową. W przypadku przegrzania lub zwarcia, peszel ogranicza rozprzestrzenianie się ognia, dając cenny czas na reakcję. To właśnie dlatego zawsze nalegam, aby każdy, nawet najmniejszy odcinek przewodu, był należycie zabezpieczony w osłonie.
Jakie peszle wybrać? Oznaczenia i klasy odporności
Wybór peszli nie może być przypadkowy. Musimy zwracać uwagę na ich oznaczenia i klasy odporności na ogień. Zalecam stosowanie peszli samogasnących, które charakteryzują się odpowiednią klasą odporności. Zgodnie z normami, peszle powinny mieć oznaczenie 3321 lub wyższe, co oznacza:
- 3 (odporność na ściskanie): średnia (750N)
- 3 (odporność na uderzenia): średnia (2J)
- 2 (temperatura minimalna pracy): -5°C
- 1 (temperatura maksymalna pracy): +60°C

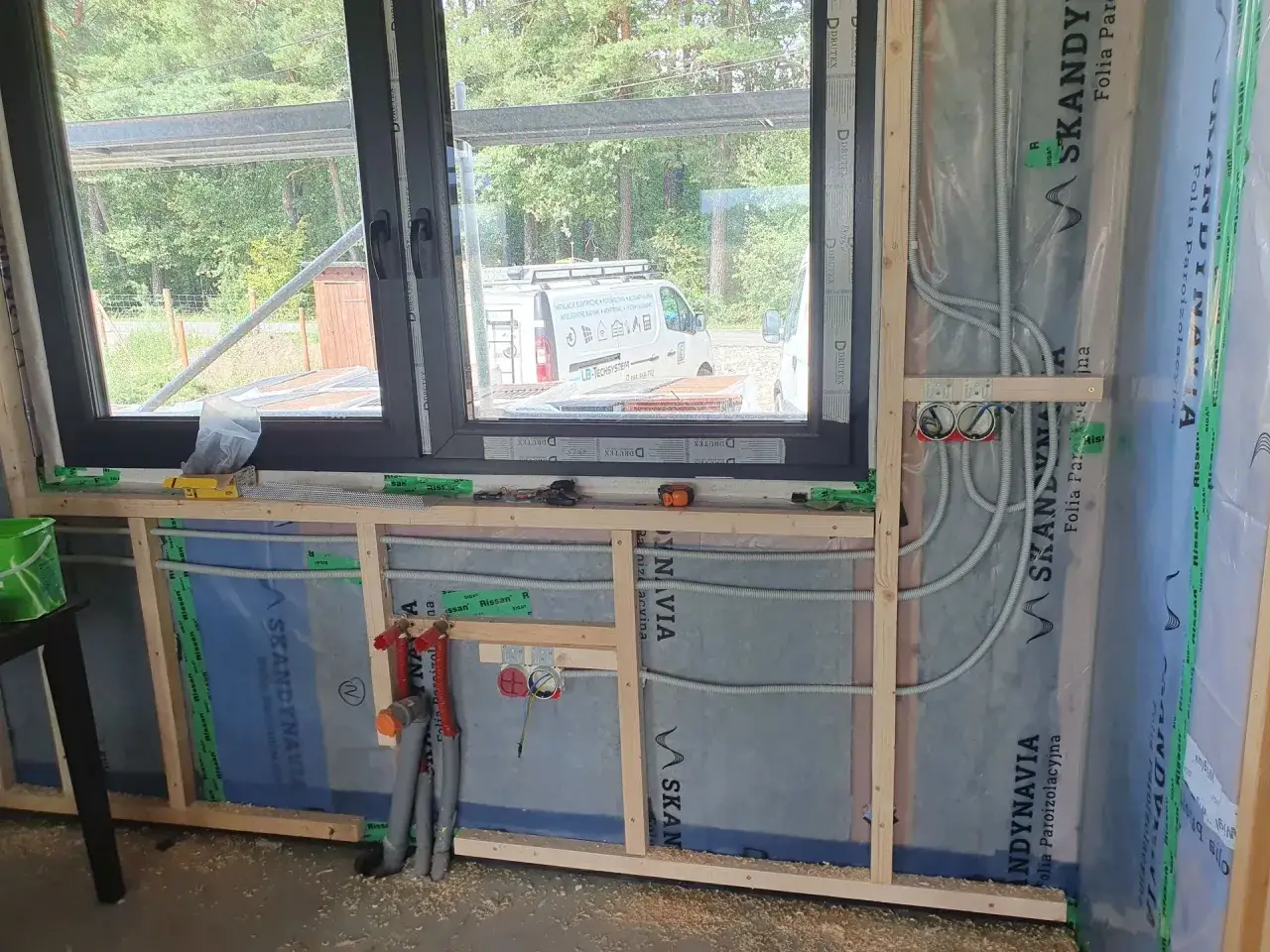

Specyfika montażu w ścianach szkieletowych a domach z bali
Choć ogólne zasady bezpieczeństwa są takie same, montaż instalacji elektrycznej różni się w zależności od konstrukcji drewnianej. W domach szkieletowych, gdzie mamy przestrzeń między słupkami wypełnioną izolacją, przewody zazwyczaj prowadzi się wewnątrz ścian, w peszlach, w specjalnych otworach w elementach konstrukcyjnych. Ważne jest, aby otwory te były wiercone w odpowiednich miejscach, tak aby nie osłabiać konstrukcji i aby przewody były oddalone od krawędzi drewna, co minimalizuje ryzyko przewiercenia. W domach z bali, gdzie ściany są lite, prowadzenie instalacji jest bardziej skomplikowane. Często wymaga to frezowania specjalnych kanałów w balach lub prowadzenia instalacji natynkowo, w estetycznych korytkach, co może być wyzwaniem estetycznym, ale jest konieczne dla bezpieczeństwa. W obu przypadkach kluczowe jest, aby przewody były odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi i pożarem.
Puszki, złączki i uszczelnienia: diabeł tkwi w szczegółach
Często mówi się, że "diabeł tkwi w szczegółach" i nigdzie nie jest to tak prawdziwe, jak w przypadku instalacji elektrycznej w drewnie. Puszki instalacyjne, złączki i sposób uszczelniania mają ogromne znaczenie. Należy stosować specjalne puszki o podwyższonej szczelności i odporności ogniowej, przeznaczone do montażu w ścianach palnych. Zwykłe puszki mogą nie zapewniać wystarczającej ochrony. Połączenia przewodów w puszkach muszą być wykonane z najwyższą starannością, najlepiej za pomocą złączek samozaciskowych lub śrubowych, które zapewniają trwały i bezpieczny kontakt. Co więcej, wszelkie przejścia kabli przez ściany i stropy muszą być starannie uszczelnione masami ogniochronnymi. To zapobiega rozprzestrzenianiu się ognia i dymu między pomieszczeniami i kondygnacjami. Zaniedbanie tych pozornie drobnych elementów może mieć katastrofalne skutki.
Bezpieczne odległości: klucz do minimalizacji ryzyka
Zachowanie bezpiecznych odległości to kolejna fundamentalna zasada. Przewody elektryczne muszą być prowadzone w taki sposób, aby były odpowiednio oddalone od:
- Elementów drewnianych: Nawet w peszlach, warto zachować pewien dystans od samej konstrukcji, jeśli to możliwe.
- Izolacji termicznej: Izolacja może ograniczać rozpraszanie ciepła z przewodów, co prowadzi do ich przegrzewania. Należy stosować przewody o odpowiednim przekroju i obciążalności, uwzględniając warunki ich ułożenia w izolacji.
- Innych instalacji: Należy unikać krzyżowania się przewodów elektrycznych z instalacją gazową, wodną czy grzewczą. Jeśli jest to niemożliwe, należy zastosować dodatkowe zabezpieczenia i zachować minimalne odległości określone w normach.
- Źródeł ciepła: Kominy, piece, grzejniki wszystkie te elementy generują ciepło, które może negatywnie wpływać na izolację przewodów. Przewody muszą być prowadzone w bezpiecznej odległości od nich lub w specjalnych osłonach termicznych.

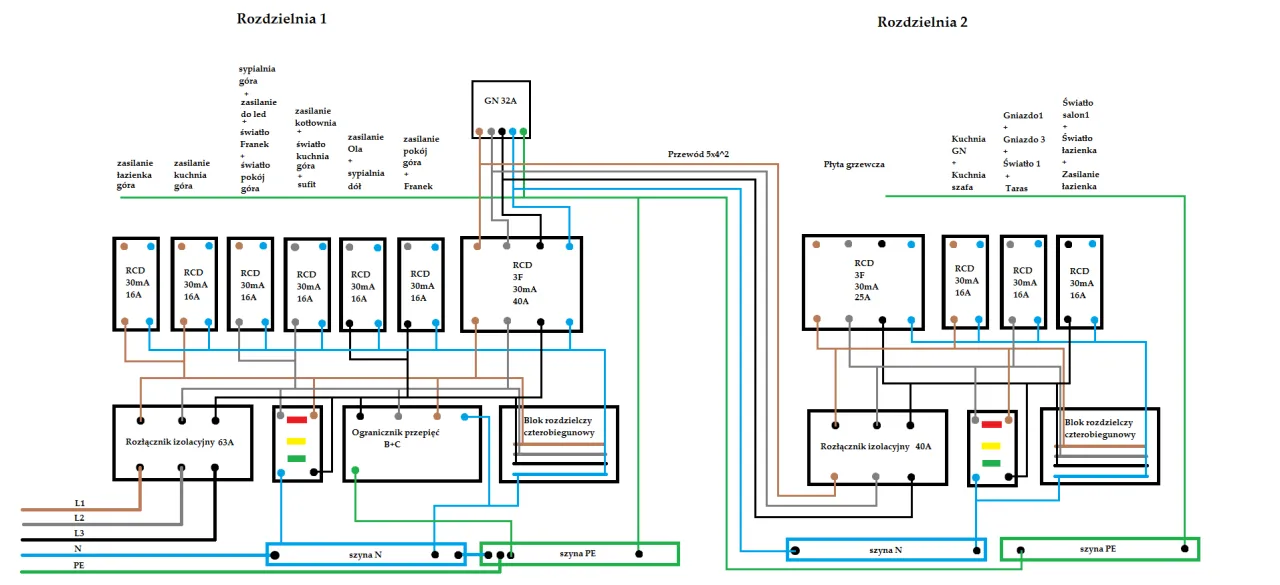

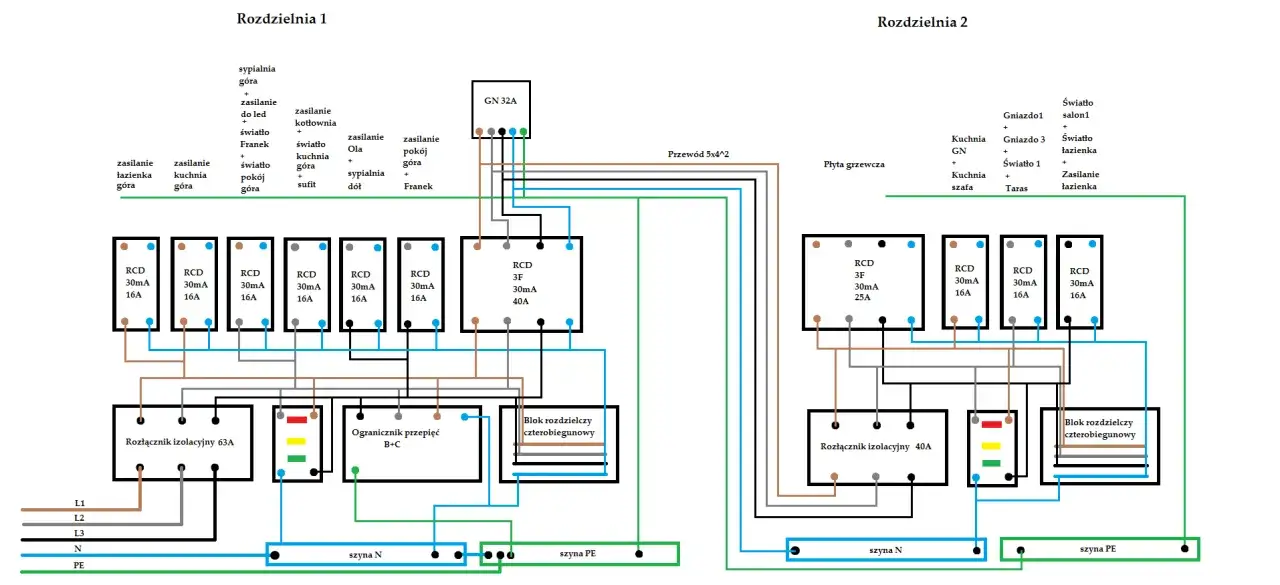

Dodatkowe zabezpieczenia w rozdzielnicy: kompleksowa ochrona
Rozdzielnica elektryczna to serce każdej instalacji. W domu drewnianym jej wyposażenie w odpowiednie zabezpieczenia jest absolutnie kluczowe. To tutaj instalacja jest chroniona przed przeciążeniami, zwarciami, przepięciami i upływami prądu, które mogłyby prowadzić do pożaru. Nie oszczędzajmy na tych elementach to one są naszą ostatnią linią obrony.
Wyłącznik różnicowoprądowy (RCD): anioł stróż instalacji
Wyłącznik różnicowoprądowy, często nazywany "różnicówką", to prawdziwy anioł stróż instalacji elektrycznej, a w domu drewnianym jego rola jest nie do przecenienia. RCD wykrywa nawet niewielkie upływy prądu do ziemi, które mogą być spowodowane uszkodzeniem izolacji, kontaktem człowieka z elementem pod napięciem lub wadliwym urządzeniem. W momencie wykrycia takiego upływu, natychmiast odcina zasilanie, chroniąc nas przed porażeniem, a instalację przed przegrzaniem i pożarem. W Polsce normy wymagają stosowania RCD o wysokiej czułości (≤ 30 mA) dla wszystkich obwodów, a w domach drewnianych jest to absolutny must-have. Upewnijmy się, że każdy obwód jest nim objęty.
Wyłączniki nadprądowe i ochronniki przepięć (SPD): podstawa bezpieczeństwa
Obok RCD, w każdej rozdzielnicy muszą znaleźć się wyłączniki nadprądowe (tzw. "esy") oraz ochronniki przepięć (SPD).
- Wyłączniki nadprądowe chronią instalację przed skutkami przeciążeń (gdy podłączymy zbyt wiele urządzeń do jednego obwodu) i zwarć (gdy faza zetknie się z neutralnym lub uziemieniem). Bez nich przewody mogłyby się przegrzać, a nawet zapalić.
- Ochronniki przepięć (SPD) to z kolei ochrona przed nagłymi skokami napięcia, które mogą być spowodowane uderzeniami piorunów (nawet tych odległych) lub awariami w sieci energetycznej. Przepięcia mogą uszkodzić sprzęt elektroniczny, ale także doprowadzić do uszkodzenia izolacji przewodów i w konsekwencji pożaru.
Wyłączniki łukoochronne (AFDD): nowoczesna tarcza przed pożarem
Technologia idzie do przodu, oferując nam coraz lepsze rozwiązania w zakresie bezpieczeństwa. Jednym z nich są wyłączniki łukoochronne (AFDD Arc Fault Detection Devices). Czym są i jak działają? AFDD to inteligentne urządzenia, które wykrywają niebezpieczne iskrzenie (tzw. łuki elektryczne) w instalacji, zanim jeszcze dojdzie do zwarcia czy przeciążenia. Takie iskrzenie, często niewidoczne i niewykrywalne przez standardowe zabezpieczenia, może powstać np. w wyniku uszkodzenia przewodu, luźnego połączenia w puszce czy uszkodzonego urządzenia. AFDD, wykrywając charakterystyczne sygnatury prądowe łuku, natychmiast odcina zasilanie. Choć w Polsce nie są jeszcze obowiązkowe w budownictwie jednorodzinnym, to w domach drewnianych, gdzie ryzyko pożarowe jest podwyższone, zdecydowanie warto w nie zainwestować jako dodatkowy, bardzo skuteczny poziom ochrony. To naprawdę nowoczesna tarcza przed pożarem.
Najczęstsze pułapki i błędy: czego unikać?
W swojej karierze widziałem wiele instalacji tych wzorowych i tych, które były tykającą bombą zegarową. Chcąc Państwa uchronić przed najpoważniejszymi błędami, zebrałem listę najczęstszych pułapek, w które wpadają zarówno inwestorzy, jak i czasem nawet wykonawcy. Unikanie ich to podstawa bezpieczeństwa.
Kable luzem na drewnie: prosta droga do tragedii
To błąd, który niestety wciąż się zdarza, zwłaszcza przy przewodach YDYp. Układanie kabli luzem, bezpośrednio na drewnianej konstrukcji, bez żadnej osłony, to niedopuszczalne i niezwykle ryzykowne działanie. W przypadku uszkodzenia izolacji (np. przez gryzonie, wbicie gwoździa, czy po prostu starzenie się materiału), przegrzania przewodu czy zwarcia, ogień ma bezpośredni kontakt z łatwopalnym drewnem. Rozprzestrzenienie się pożaru w takiej sytuacji jest błyskawiczne i często niemożliwe do opanowania. Zawsze powtarzam: każdy przewód w drewnie musi być w peszlu!
Złe połączenia w puszkach: tykająca bomba zegarowa
Połączenia przewodów w puszkach to jedne z najbardziej newralgicznych punktów instalacji. Jeśli są wykonane niestarannie np. luźne skręcenie przewodów, użycie niewłaściwych złączek, czy niedokręcone śruby prowadzi to do zwiększonego oporu elektrycznego. Ten opór generuje ciepło, które z czasem może doprowadzić do przegrzania, a w konsekwencji do stopienia izolacji, zwarcia i pożaru. Takie połączenia to prawdziwa tykająca bomba zegarowa, ukryta w ścianie. Zawsze należy używać sprawdzonych złączek (np. WAGO, śrubowych) i dbać o to, aby każde połączenie było solidne i trwałe.
Ignorowanie przejść przez ściany i stropy: furtka dla ognia
Przejścia kabli przez ściany i stropy to miejsca, które często są niedoceniane, a mają ogromne znaczenie dla bezpieczeństwa pożarowego. Niezabezpieczone otwory to furtka dla ognia i dymu, pozwalająca im na szybkie rozprzestrzenianie się między pomieszczeniami i kondygnacjami. Dlatego tak ważne jest, aby każde takie przejście było szczelnie i ognioodpornie zabezpieczone. Stosuje się do tego specjalne masy ogniochronne, pianki lub kołnierze, które w przypadku pożaru pęcznieją, zamykając otwór i blokując drogę płomieniom. To element, na którym absolutnie nie wolno oszczędzać ani go ignorować.Oszczędzanie na jakości materiałów i zabezpieczeń: fałszywa ekonomia
Wracam do tematu, który jest dla mnie bardzo ważny: oszczędzanie na jakości materiałów i zabezpieczeń. Wybór tańszych, niesprawdzonych przewodów, peszli o niskiej odporności ogniowej, czy rezygnacja z niektórych zabezpieczeń w rozdzielnicy, to fałszywa ekonomia. Początkowa oszczędność kilku procent na kosztach całej inwestycji może w przyszłości kosztować nas znacznie więcej od kosztownych napraw, przez utratę mienia, aż po najgorsze zagrożenie życia. W domu drewnianym, gdzie ryzyko pożarowe jest realne, jakość i niezawodność instalacji elektrycznej powinny być priorytetem numer jeden. Zawsze namawiam do inwestowania w sprawdzone, certyfikowane produkty i usługi.
Checklista bezpieczeństwa: podsumowanie dla Twojego domu drewnianego
Podsumowując naszą rozmowę, chciałbym przedstawić Państwu krótką checklistę, która pomoże w zapewnieniu maksymalnego bezpieczeństwa instalacji elektrycznej w Państwa drewnianym domu. Pamiętajmy, że każdy etap jest ważny i ma wpływ na całość.
Od projektu do odbioru: kluczowe etapy bezpiecznej instalacji
- Profesjonalny projekt: Zleć projekt instalacji elektrycznej uprawnionemu projektantowi z doświadczeniem w budownictwie drewnianym. Projekt powinien uwzględniać specyfikę materiału i najwyższe standardy bezpieczeństwa PPOŻ.
- Wybór odpowiednich przewodów: Postaw na przewody bezhalogenowe (np. N2XH) jako podstawę. Jeśli stosujesz YDY/YDYp, upewnij się, że będą prowadzone wyłącznie w odpowiednich peszlach.
- Wysokiej jakości peszle: Wybieraj peszle samogasnące, o odpowiedniej klasie odporności na ogień (np. 3321 lub wyższe), prowadząc w nich wszystkie przewody.
- Solidne puszki i połączenia: Stosuj specjalne puszki do ścian palnych i wykonuj wszystkie połączenia w puszkach z najwyższą starannością, używając sprawdzonych złączek.
- Szczelne przejścia: Wszystkie przejścia kabli przez ściany i stropy zabezpiecz masami ogniochronnymi.
- Kompleksowa rozdzielnica: Wyposaż rozdzielnicę w wyłączniki RCD (o wysokiej czułości dla wszystkich obwodów), wyłączniki nadprądowe, ochronniki przepięć (SPD) oraz rozważ wyłączniki łukoochronne (AFDD).
- Zachowanie odległości: Dbaj o bezpieczne odległości przewodów od drewna, izolacji, innych instalacji i źródeł ciepła.
- Odbiór i pomiary: Po zakończeniu montażu zleć wykonanie protokołu z pomiarów elektrycznych uprawnionemu elektrykowi. To potwierdzenie prawidłowości i bezpieczeństwa instalacji.
Przeczytaj również: Dom modułowy czy murowany? Co wybrać? Koszty, czas, trwałość.
Rola doświadczonego elektryka: inwestycja w spokój ducha
Na koniec chciałbym podkreślić, że zatrudnienie uprawnionego elektryka z doświadczeniem w instalacjach w domach drewnianych to najlepsza inwestycja w bezpieczeństwo i spokój. Taki specjalista nie tylko zapewni zgodność z przepisami i normami, ale także doradzi w wyborze najlepszych rozwiązań, uniknie typowych błędów i zagwarantuje, że instalacja będzie służyć Państwu niezawodnie i bezpiecznie przez wiele lat. Nie ryzykujmy powierzmy to zadanie profesjonalistom, którzy rozumieją specyfikę budownictwa drewnianego.
