W dobrze zaprojektowanej instalacji ciepłej wody użytkowej ciśnienie nie może pracować przypadkiem. Grupa bezpieczeństwa CWU chroni zasobnik przed nadmiernym wzrostem ciśnienia, a przy okazji pomaga utrzymać stabilną pracę całego układu. W tym tekście pokazuję, jak działa, kiedy potrzebne jest naczynie przeponowe, jak dobrać parametry i gdzie najczęściej popełnia się błędy.
Najważniejsze rzeczy o zabezpieczeniu zasobnika, które warto znać przed zakupem i montażem
- Najczęściej stosuje się zawór bezpieczeństwa 6 bar, ale ostateczny wybór powinien wynikać z instrukcji konkretnego zasobnika.
- Sama armatura nie załatwi sprawy, jeśli w domu zasilanie ma za wysokie ciśnienie albo brakuje naczynia przeponowego.
- Element montuje się na dopływie zimnej wody, możliwie blisko zbiornika i bez armatury odcinającej między zabezpieczeniem a zasobnikiem.
- Regularne kapanie po podgrzaniu zwykle oznacza problem z doborem, ciśnieniem w instalacji albo zużyciem zaworu.
- Do poprawnej pracy potrzebne są też prosty spust do bezpiecznego odpływu oraz dostęp do testu i serwisu.
Po co ten element jest w ogóle potrzebny
Woda podczas podgrzewania zwiększa objętość, a w zamkniętym zasobniku nie ma gdzie „uciec”. Właśnie wtedy rośnie ciśnienie i bez ochrony zaczęłoby obciążać zbiornik, połączenia oraz armaturę. Ja patrzę na to bardzo praktycznie: ten element nie jest dodatkiem dla porządku, tylko zabezpieczeniem, które ma przejąć nadmiar ciśnienia zanim zrobi to za słaby punkt instalacji.
W domowych układach CWU najczęściej objawia się to krótkim upustem wody podczas grzania. To normalne tylko wtedy, gdy jest niewielkie i sporadyczne. Jeśli zawór zaczyna pracować często, kapie długo albo po każdym cyklu grzania, to zwykle sygnał, że układ jest źle dobrany, ciśnienie zasilania jest za wysokie albo brakuje miejsca na kompensację rozszerzalności wody.
W praktyce ta ochrona pełni trzy funkcje naraz: ogranicza ciśnienie w zasobniku, blokuje cofanie się wody do instalacji zasilającej i pozwala odprowadzić nadmiar wody do bezpiecznego odpływu. To właśnie dlatego tak ważne jest, by nie traktować jej jak zwykłego zaworka przy bojlerze. Następny krok to zrozumienie, z jakich części składa się cały zestaw i co naprawdę robi każda z nich.

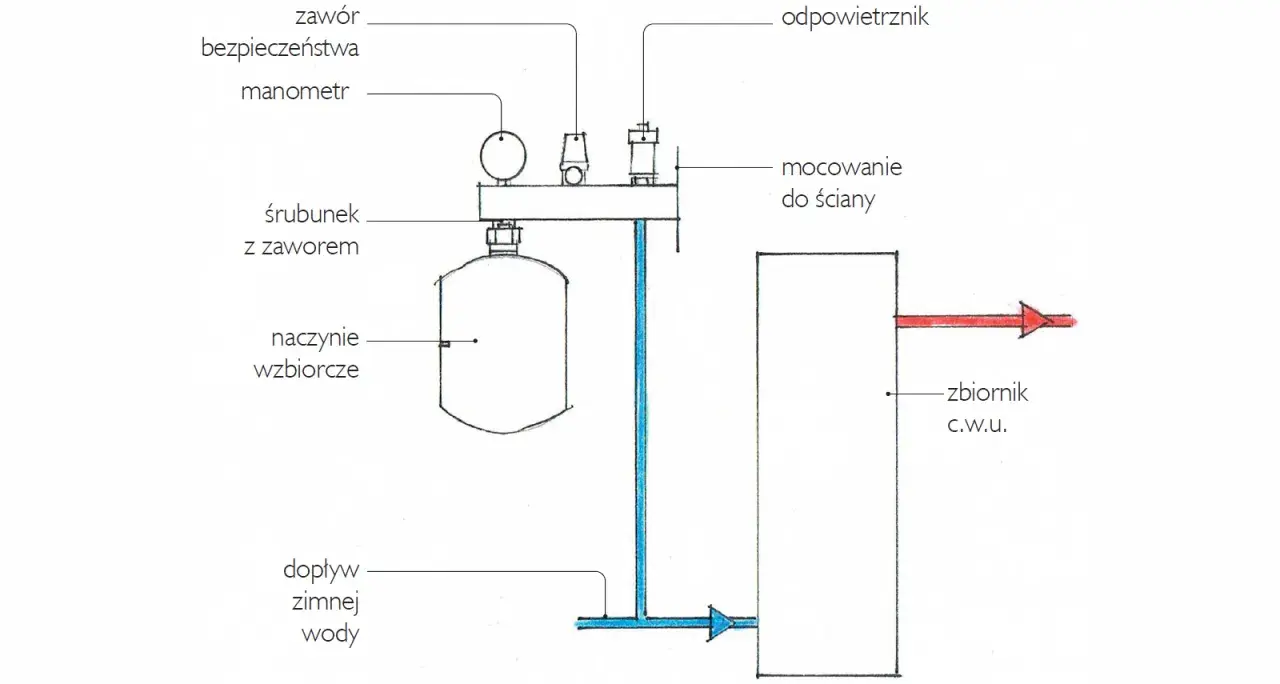

Z czego składa się układ i jak pracuje w praktyce
Nie każdy zestaw wygląda tak samo, ale w domowych instalacjach najczęściej spotykam podobny układ elementów. Każdy z nich odpowiada za trochę inną rzecz, a brak jednego potrafi osłabić cały system.
- Zawór bezpieczeństwa - otwiera się po przekroczeniu ustawionego ciśnienia, najczęściej 6 bar, i upuszcza nadmiar wody.
- Zawór zwrotny - pilnuje, żeby woda nie wracała z zasobnika do instalacji zasilającej.
- Manometr - daje szybki odczyt ciśnienia bez zgadywania, czy układ pracuje prawidłowo.
- Lejek lub króciec upustowy - kieruje wodę do odpływu i pomaga zachować bezpieczny odstęp od instalacji kanalizacyjnej.
- Przyłącze do naczynia przeponowego - umożliwia dołączenie elementu, który przejmuje część wzrostu objętości wody.
W części zestawów dochodzi jeszcze odpowietrznik albo zawór odcinający samego modułu, ale to zależy od konkretnej konstrukcji i producenta. Dla mnie ważniejsze od samej liczby elementów jest to, czy układ tworzy logiczną całość: najpierw ochrona przed wzrostem ciśnienia, potem kontrola, a na końcu bezpieczny odpływ. Właśnie ten układ decyduje o tym, czy instalacja będzie pracowała stabilnie, czy zacznie co chwilę zrzucać wodę.
Jeśli dobrze rozumiesz funkcję tych części, łatwiej ocenisz, kiedy wystarczy sam zestaw, a kiedy trzeba dołożyć kolejne zabezpieczenie. I to jest moment, w którym w praktyce pojawia się naczynie przeponowe oraz reduktor ciśnienia.
Kiedy potrzebne jest naczynie przeponowe, a kiedy sam zawór nie wystarczy
To jest jeden z najczęstszych punktów, w których instalatorzy-amatorzy tracą czas i pieniądze. Sama armatura bezpieczeństwa nie „magazynuje” rozszerzającej się wody - ona tylko reaguje, kiedy ciśnienie już wzrośnie. Jeśli więc w zasobniku ciśnienie rośnie przy każdym podgrzaniu, to znaczy, że potrzebujesz bufora po stronie CWU, czyli naczynia przeponowego.
W domach jednorodzinnych naczynie przeponowe przydaje się szczególnie wtedy, gdy instalacja ma zawór zwrotny lub reduktor ciśnienia na wejściu, a ciśnienie wody w sieci nie jest idealnie stabilne. Jeżeli ciśnienie zasilania przekracza 5 bar, reduktor na głównym wejściu zwykle robi większą różnicę niż wymiana samego zaworu na „mocniejszy”. To ważne: nie próbuję rozwiązywać problemu wyższym ciśnieniem otwarcia tylko po to, żeby przestało kapać. To jest chwilowe obchodzenie objawu, nie usuwanie przyczyny.
| Sytuacja | Co zwykle robię | Dlaczego to ma sens |
|---|---|---|
| Standardowy zasobnik, stabilne zasilanie, brak wycieków po grzaniu | Zostawiam poprawnie dobrany zawór 6 bar i sprawdzam dokumentację zbiornika | W wielu domowych układach to wystarcza, jeśli producent tak przewidział |
| Woda w sieci ma wysokie ciśnienie, często powyżej 5 bar | Dodaję reduktor ciśnienia na wejściu do instalacji | Zmniejsza obciążenie całej instalacji, nie tylko jednego punktu |
| Po każdym grzaniu zawór upuszcza wodę | Sprawdzam naczynie przeponowe i jego nastawę | Brak bufora oznacza, że rozszerzalność wody nie ma gdzie się skompensować |
| Układ jest mały, ale ma dużo armatury zwrotnej | Oceniam komplet zabezpieczeń, nie sam zawór | Zwrotny przepływ i wzrost ciśnienia trzeba kontrolować jako całość |
Jeżeli miałbym wskazać jedną rzecz, która najczęściej rozwiązuje problem z „kapiącym” zabezpieczeniem, to nie jest nią wcale kolejny zawór, tylko odpowiednio dobrane naczynie przeponowe. Bez niego nawet dobry zestaw ochronny będzie się odzywał zbyt często. Gdy wiemy już, kiedy to ma sens, można przejść do doboru konkretnego modelu.
Jak dobrać model do zasobnika i instalacji
Przy doborze patrzę przede wszystkim na trzy rzeczy: ciśnienie otwarcia, średnicę przyłączy i jakość wykonania. W polskich instalacjach domowych najczęściej spotyka się zawory 6 bar, ale nie wybieram ich automatycznie „na pamięć”. Najpierw sprawdzam, co dopuszcza producent zasobnika, bo to instrukcja zbiornika ma pierwszeństwo przed przyzwyczajeniem z poprzednich realizacji.
Druga sprawa to średnice. W domowych układach często trafiają się przyłącza 1/2" lub 3/4", a spust bywa prowadzony przez 1". Jeśli te wymiary są źle dobrane, montaż robi się niefunkcjonalny, a przepływ przy zadziałaniu zaworu może być zbyt mały. Trzecia rzecz to materiał: mosiądz wystarcza w wielu zwykłych instalacjach, ale wersje nierdzewne lub z lepszym wykończeniem mają sens tam, gdzie liczy się trwałość, estetyka albo trudniejsze warunki pracy.
| Wariant | Kiedy ma sens | Na co patrzę | Cena orientacyjna |
|---|---|---|---|
| Prosty zestaw 6 bar | Standardowy zasobnik w domu jednorodzinnym | Ciśnienie otwarcia, zgodność z instrukcją, średnica przyłącza | około 80-120 zł |
| Grupa z manometrem i przyłączem do naczynia | Gdy chcesz lepiej kontrolować instalację i zostawić sobie miejsce na rozbudowę | Manometr, zawór zwrotny, wygodny spust | około 100-180 zł |
| Wersja inox lub z szybkozłączem | Przy bardziej wymagającej instalacji albo gdy zależy Ci na trwałości i serwisie | Jakość korpusu, dostęp do testu, wygoda montażu | około 150-250 zł i więcej |
| Naczynie przeponowe do CWU | Gdy zawór kapie po grzaniu lub instalacja ma wysokie ciśnienie zasilania | Pojemność dopasowana do zasobnika i ciśnienia wstępnego | około 150-300 zł i więcej |
Nie wybieram wyższego ciśnienia otwarcia tylko dlatego, że „będzie mniej kapać”. To kuszący, ale zły skrót myślowy. Jeśli układ wymaga ochrony 6 bar, to podniesienie progu bez zmiany pozostałych warunków może po prostu przenieść problem dalej, a nie go usunąć. Lepszy efekt daje dobry dobór całego układu, a nie samodzielne podkręcanie jednego parametru.
Gdy model jest już wybrany, najważniejsze staje się to, gdzie i jak go zamontować. W tej sekcji najczęściej wychodzą błędy, których nie widać na pierwszy rzut oka, a potem wracają w postaci kapania, hałasu albo uszkodzonego zasobnika.
Gdzie montaż ma największe znaczenie
Montaż robi tu większą różnicę, niż wielu osobom się wydaje. Dobrze dobrany zestaw potrafi działać źle tylko dlatego, że został wciśnięty w niewygodne miejsce albo podłączony niezgodnie z kierunkiem przepływu. Ja pilnuję kilku zasad bez dyskusji.
- Montuję zestaw na dopływie zimnej wody, możliwie blisko zasobnika.
- Sprawdzam kierunek przepływu zaznaczony na korpusie.
- Nie umieszczam zaworu odcinającego ani zwrotnego między zabezpieczeniem a zbiornikiem, jeśli instrukcja tego zabrania.
- Prowadzę spust do bezpiecznego odpływu, najlepiej z widocznym zrzutem i bez ryzyka cofki.
- Zostawiam dostęp do manometru, pokrętła testowego i ewentualnej wymiany zaworu.
- Jeśli w budynku jest kilka zasobników, każdy powinien mieć własne zabezpieczenie dobrane do swojego układu.
Jeżeli ciśnienie w instalacji rozprowadzającej jest wysokie, rozwiązaniem nie jest „schowanie” problemu w zabudowie. W takim układzie reduktor ciśnienia na zasilaniu całej instalacji zwykle jest bardziej racjonalny niż kolejne doraźne przeróbki przy samym bojlerze. Podobnie z odpływem - ma być bezpieczny, czytelny i łatwy do kontroli, bo zbyt zamknięte odprowadzenie utrudnia zauważenie problemu, zanim zrobi się poważny.
Z montażem łączy się jeszcze jedna rzecz: regularny test. Bez niego nawet dobry zestaw po czasie może przestać działać tak, jak powinien. I właśnie ten temat najczęściej odróżnia poprawną instalację od takiej, która tylko wygląda dobrze po uruchomieniu.
Jak rozpoznać, że układ działa źle
Najbardziej zdradliwe są objawy, które na początku wyglądają jak „normalna praca”. Krótkie upuszczenie wody po podgrzaniu może być dopuszczalne, ale jeśli sytuacja się powtarza, warto sprawdzać instalację zanim zacznie to irytować domowników albo uszkodzi elementy wokół zasobnika.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Zawór kapie przy każdym grzaniu | Brak naczynia przeponowego, zbyt małe naczynie albo wysokie ciśnienie zasilania | Ciśnienie na wejściu, stan naczynia i ustawienie wstępne |
| Wyciek jest stały, nawet bez grzania | Zawór jest zużyty, zabrudzony kamieniem albo uszkodzony | Stan gniazda zaworu i szczelność po teście |
| Brak reakcji podczas testu | Mechanizm się przycina lub zakleił osadem | Ręczne uruchomienie i przepływ przez upust |
| Manometr pokazuje wyraźne skoki po podgrzaniu | Układ nie kompensuje rozszerzalności wody | Naczynie przeponowe i ogólne ciśnienie w instalacji |
Tu wchodzi w grę jedna prosta czynność, którą wielu użytkowników pomija: test zaworu raz w miesiącu. Krótkie uruchomienie pokrętła pomaga usunąć osady i pokazuje, czy mechanizm nadal się otwiera. Do tego dochodzi przegląd przynajmniej raz w roku, zwłaszcza jeśli woda jest twarda albo instalacja pracuje intensywnie. Taki rytm konserwacji zwykle kosztuje mniej niż późniejsze czyszczenie całej kotłowni po awarii.
Jeśli po testach dalej widzisz wycieki, nie zaczynaj od wymiany losowego elementu. Najpierw sprawdź ciśnienie wody, potem stan naczynia, a dopiero na końcu sam zawór. To daje najkrótszą drogę do sensownej naprawy.
Co jeszcze sprawdzam przed oddaniem zasobnika do pracy
Zanim uznam instalację za zamkniętą, robię jeszcze krótki przegląd kontrolny. To są drobiazgi, ale właśnie one decydują o tym, czy układ będzie pracował cicho i przewidywalnie, czy zacznie wracać do serwisu po kilku tygodniach.
- Sprawdzam, czy zestaw ma zgodność z wymaganiami zasobnika i właściwe ciśnienie otwarcia.
- Patrzę, czy spust nie jest wciśnięty w miejsce bez dostępu i czy da się go obejrzeć bez demontażu pół kotłowni.
- Oceniam, czy do układu da się w razie potrzeby dołączyć naczynie przeponowe bez przebudowy połowy instalacji.
- Weryfikuję, czy ciśnienie zasilania domu nie wymaga reduktora jeszcze przed zasobnikiem.
- Upewniam się, że użytkownik będzie w stanie wykonać prosty test i zauważyć niepokojący wyciek na czas.
Jeżeli mam pod ręką dobrze dobrany zestaw, poprawny montaż i sensowny spust do odpływu, to instalacja zwykle działa bezproblemowo przez lata. W praktyce właśnie taka prostota daje najlepszy efekt: nie najdroższa armatura, tylko układ dopasowany do konkretnego zasobnika, ciśnienia i sposobu eksploatacji.
