W konstrukcji dachu jeden z najbardziej niedocenianych elementów decyduje o tym, czy więźba zachowa sztywność pod ciężarem pokrycia, śniegu i wiatru: jętki. To niewielki detal na rysunku, ale w praktyce ma duży wpływ na rozpiętość dachu, pracę krokwi i wygodę poddasza. Poniżej rozkładam temat na części pierwsze: od funkcji i wariantów, przez zastosowanie, po błędy, których lepiej nie powtarzać na budowie.
Najważniejsze informacje o konstrukcji dachu z belką jętkową
- Ten element usztywnia pary krokwi i ogranicza ich rozchodzenie się pod obciążeniem.
- Najczęściej spotyka się go przy rozpiętości ścian około 7-11 m i połaciach o nachyleniu 35-60°.
- W domach z poddaszem użytkowym może poprawić stabilność układu, ale jednocześnie wpływa na układ wnętrz.
- O skuteczności decydują nie tylko wymiary, lecz także połączenia i zgodność z projektem.
- Przy większych rozpiętościach trzeba już rozważyć inne rozwiązanie konstrukcyjne.
Jak pracuje ten element w więźbie dachowej
Patrzę na ten układ przede wszystkim jako na sposób usztywnienia dwóch przeciwległych krokwi. Pozioma belka wiąże je w jedną całość, przejmuje część sił ściskających i ogranicza rozparcie ścian zewnętrznych. To ważne, bo bez takiego podparcia krokwie pracują bardziej samodzielnie, a dach łatwiej „rozjeżdża się” pod obciążeniem.
W praktyce taki element umieszcza się mniej więcej w połowie długości krokwi albo nieco wyżej, zwykle w okolicy 1/3 od kalenicy. Nie jest to przypadkowa wysokość: z jednej strony poprawia sztywność, z drugiej zostawia jeszcze sensowną przestrzeń pod skosami. Dla czytelnika najważniejsze jest jednak to, że nie działa on jak ozdobna listwa, tylko jak realny element nośny, który musi być przewidziany w projekcie i dobrze połączony z resztą konstrukcji.
Jeśli ktoś pyta mnie, co tu robi największą różnicę, odpowiadam bez wahania: nie sam przekrój drewna, lecz współpraca całego układu. To prowadzi prosto do pytania, kiedy taki dach ma sens, a kiedy lepiej pójść w inny schemat nośny.
Kiedy taki układ ma sens
Wybór tej konstrukcji nie wynika z mody, tylko z geometrii budynku i oczekiwań wobec poddasza. Najczęściej rozważa się ją przy domach o rozpiętości ścian w granicach 7-11 m oraz przy dachach stromych, zwykle w zakresie 35-60°. Właśnie wtedy daje dobry kompromis między nośnością, prostotą wykonania i użytecznością przestrzeni pod skosami.
| Warunek | Co to oznacza w praktyce | Na co zwracam uwagę |
|---|---|---|
| Rozpiętość około 7-11 m | Układ z poziomą belką dobrze stabilizuje krokwie przy średnich szerokościach budynku. | Trzeba sprawdzić, czy projekt nie wymaga już konstrukcji z płatwiami i słupami. |
| Kąt nachylenia 35-60° | Dach ma dość „miejsca”, by pracować konstrukcyjnie i jednocześnie nie zabierać całego poddasza. | Zbyt mały spadek utrudnia sensowne wykorzystanie tej więźby. |
| Poddasze użytkowe | Brak słupów podpierających płatwie oznacza zwykle mniej przeszkód w aranżacji wnętrz. | Warto wcześniej ustalić wysokość ścianki kolankowej i przebieg instalacji. |
| Cięższe pokrycie | Więźba musi być policzona pod realne obciążenia, nie pod życzenie wykonawcy. | Istotne są strefa śniegowa, wiatr i ciężar finalnego pokrycia. |
Jeżeli rozpiętość jest większa albo dach ma nietypową geometrię, zaczyna się robić ciasno dla tego rozwiązania. Wtedy przechodzę do porównania wariantów, bo sam układ krokwi nie zawsze wystarcza.

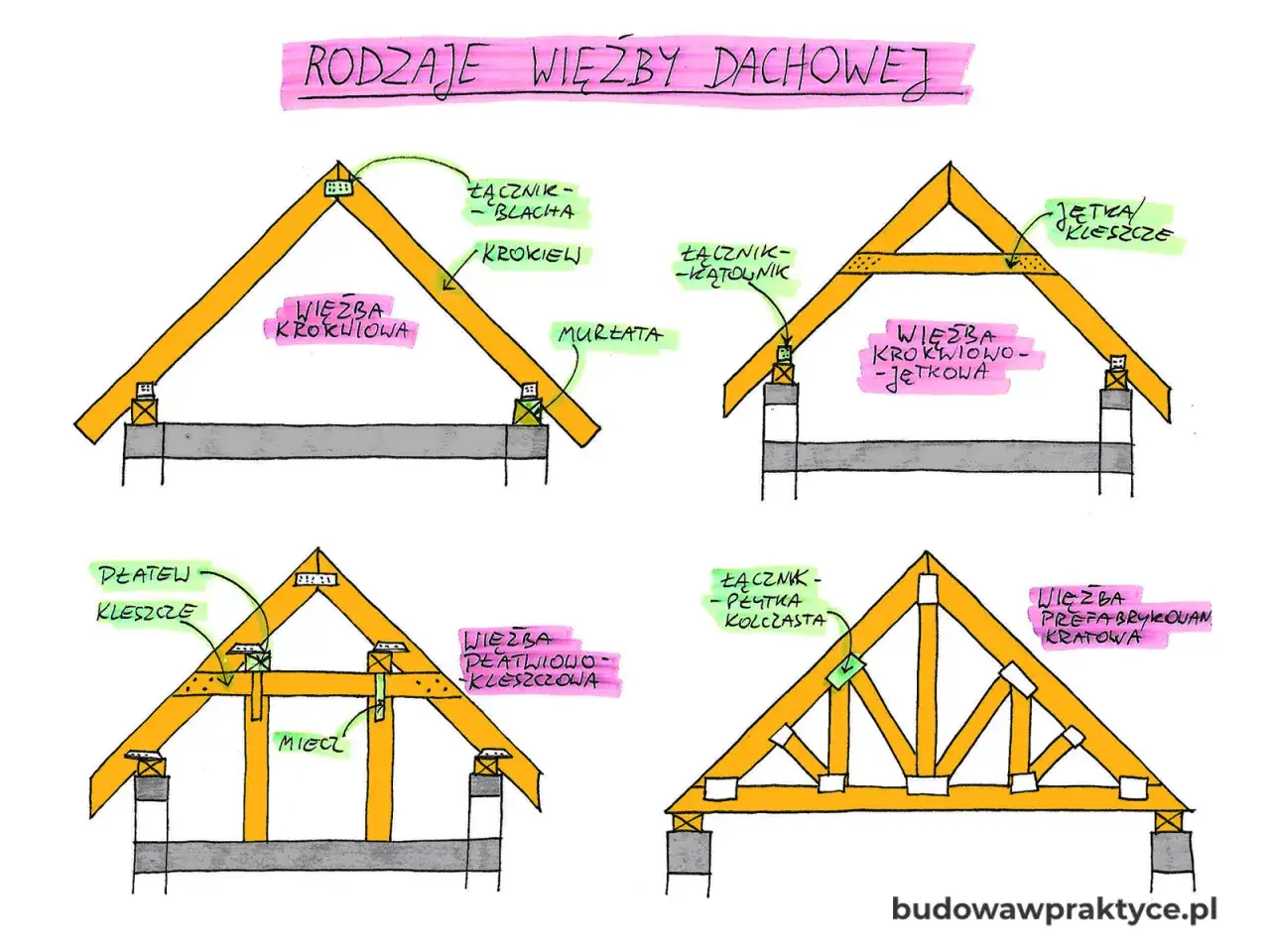

Jakie są główne warianty takiej więźby
W rozmowach na budowie często wrzuca się wszystko do jednego worka, a to błąd. Inaczej pracuje układ krokwiowo-jętkowy, inaczej rozwiązanie z płatwiami i kleszczami, a jeszcze inaczej prefabrykowane wiązary. Różnice są ważne, bo wpływają na nośność, koszt wykonania, tempo montażu i późniejszą aranżację poddasza.
| Wariant | Kiedy się sprawdza | Co daje | Ograniczenie |
|---|---|---|---|
| Krokwiowo-jętkowy | Przy średnich rozpiętościach i dachach stromych. | Prostsza konstrukcja i dobra sztywność przy zachowaniu sensownej przestrzeni poddasza. | Nie jest to dobry wybór dla bardzo dużych rozpiętości. |
| Płatwiowo-jętkowy | Gdy dach jest szerszy i potrzebuje dodatkowych podpór. | Lepsze rozprowadzenie obciążeń i większa swoboda przy większych domach. | Wprowadza słupy i bardziej komplikuje układ wnętrz. |
| Prefabrykowane wiązary | Gdy liczy się powtarzalność, tempo montażu i precyzja produkcji. | Mniej błędów na budowie i szybki montaż. | Trzeba wcześniej dobrze zamknąć projekt, bo później trudno wprowadzać zmiany. |
Wybór nie polega na tym, która konstrukcja jest „lepsza w ogóle”, tylko która lepiej pasuje do bryły budynku i planu użytkowania. To szczególnie ważne przy poddaszu, bo tam każdy centymetr wysokości i każdy słup ma znaczenie.
Co zmienia na poddaszu użytkowym
Z mojego doświadczenia to właśnie poddasze najczęściej przesądza o ocenie całego rozwiązania. Jeśli belki są poprowadzone rozsądnie, wnętrze zyskuje stabilną konstrukcję i daje się lepiej zaaranżować niż w układach, które wymagają wielu słupów. Z drugiej strony trzeba pogodzić się z tym, że element nośny może wejść w przestrzeń użytkową i wpłynąć na układ ścianek, zabudowy albo antresoli.
- Więcej swobody niż w układach z mocno rozbudowanymi podporami pionowymi.
- Lepsza stabilność skosów, co ma znaczenie przy cięższym pokryciu i strefach o większym obciążeniu śniegiem.
- Ograniczenia aranżacyjne, jeśli poziomy element wypada nisko i dzieli przestrzeń na mniejsze fragmenty.
- Możliwość wyeksponowania konstrukcji, gdy projekt przewiduje surowy, bardziej techniczny charakter wnętrza.
Jeśli poddasze ma być w pełni użytkowe, warto już na etapie projektu sprawdzić, czy belka nie koliduje z miejscem na szafę, łóżko, schody albo strefę komunikacji. Tam, gdzie ten temat zostaje zlekceważony, później zaczynają się kompromisy w stylu „to się jeszcze jakoś zabuduje”. I właśnie tu najłatwiej o błędy, których na gotowym dachu nie da się już naprawić bez kosztów.
Najczęstsze błędy, które osłabiają dach
Przy tej konstrukcji nie psuje się zwykle wszystkiego naraz. Problemem bywa jeden pozornie drobny detal, który rozbija pracę całego układu. Najczęściej widzę pięć powtarzających się błędów.
- Zmiana projektu na budowie bez przeliczenia konstrukcji. Przesunięcie wysokości belki albo zmiana przekroju drewna może wydawać się kosmetyką, a w rzeczywistości zmienia pracę całej więźby.
- Łączenie elementów byle jak, tylko po to, żeby „trzymało”. W tej konstrukcji połączenie ma przenosić siły, a nie tylko utrzymywać deskę w miejscu.
- Zbyt duże osłabianie krokwi przez nacięcia i przypadkowe wycięcia pod instalacje lub zabudowę. Każde takie osłabienie trzeba traktować jak ingerencję w nośność.
- Wymuszanie większej przestrzeni kosztem stabilności. Jeśli ktoś chce na siłę podnieść belkę albo usunąć ją z widoku, trzeba sprawdzić, czy nie rozjeżdża się cały schemat pracy dachu.
- Bagatelizowanie jakości drewna. Krzywe, zawilgocone albo uszkodzone elementy od razu pogarszają sztywność i utrudniają precyzyjny montaż.
W praktyce najważniejsza zasada jest prosta: jeśli coś ma pełnić funkcję nośną, nie traktuję tego jak materiału „do dopasowania na końcu”. Przy więźbie dachowej zbyt wiele rzeczy zależy od pierwszego montażu, żeby liczyć na późniejsze poprawki. Dlatego przed zamknięciem skosów wolę dopiąć kilka decyzji zawczasu.
Co warto ustalić z cieślą i konstruktorem przed zamknięciem dachu
Na końcu zostaje kilka pytań, które oszczędzają najwięcej problemów. I właśnie te pytania polecam zadać zanim dach zniknie pod ociepleniem i zabudową.
- Gdzie dokładnie wypada poziomy element i czy nie koliduje z funkcją pomieszczeń.
- Jakie są przewidziane połączenia z krokwiami oraz czy są zgodne z projektem.
- Czy poddasze ma być użytkowe, półużytkowe czy tylko techniczne, bo od tego zależy sens całego układu.
- Jak dach będzie pracował pod docelowym pokryciem, a nie pod materiałem „tymczasowym”.
- Czy przewidziano miejsce na izolację, wentylację i prowadzenie instalacji bez osłabiania konstrukcji.
Jeśli te kwestie są dopięte wcześniej, konstrukcja dachu staje się przewidywalna, a nie problematyczna. I właśnie tak patrzę na ten temat: nie jako na pojedynczy detal, tylko jako na element, który porządkuje całą więźbę i decyduje o tym, czy poddasze będzie wygodne, bezpieczne i łatwe w wykończeniu.
