Budowa domu, hali czy obiektu usługowego zaczyna się dużo wcześniej niż od pierwszego wbicia łopaty. W praktyce to mapa do celów projektowych porządkuje teren, pokazuje uzbrojenie, granice i przeszkody, które decydują o tym, czy projekt w ogóle da się sensownie przygotować. Poniżej wyjaśniam, co dokładnie zawiera taki dokument, jak powstaje, ile zwykle kosztuje i na co zwrócić uwagę, żeby nie utknąć na etapie formalności.
Najważniejsze rzeczy, które trzeba sprawdzić przed zleceniem opracowania
- Dokument musi być aktualny i zgodny ze stanem terenu, a nie tylko z wydrukiem z internetu.
- Treść rysunku obejmuje nie tylko granice i budynki, ale też uzbrojenie, zieleń wysoką, rzędne i inne elementy potrzebne projektantowi.
- Skala powinna pasować do wielkości inwestycji, bo od niej zależy czytelność całego projektu.
- Wydanie wersji ostatecznej poprzedza zwykle zgłoszenie pracy, pomiar terenowy i weryfikacja w zasobie geodezyjnym.
- Czas i koszt zależą głównie od wielkości działki, stopnia zabudowy, stanu dokumentacji oraz tempa pracy urzędu.
- Najwięcej problemów powodują stare materiały, brak pełnych danych o granicach i zbyt mały zakres opracowania.
Czym jest mapa do celów projektowych i po co się ją robi
Najkrócej mówiąc, to opracowanie geodezyjne przygotowane pod konkretną inwestycję, a nie ogólna mapa poglądowa. Powstaje z wykorzystaniem pomiarów terenowych i materiałów z państwowego zasobu geodezyjnego, a jej zadaniem jest dostarczyć projektantowi możliwie wiernego obrazu działki i jej otoczenia. Ja traktuję ją jak formalny fundament całego projektu zagospodarowania terenu: bez niej architekt pracuje na domysłach, a to szybko kończy się poprawkami.
W praktyce dokument ten jest potrzebny wtedy, gdy trzeba bezpiecznie ustawić budynek na działce, poprowadzić dojście, dojazd, przyłącza albo ocenić kolizje z istniejącą infrastrukturą. Im bardziej skomplikowany teren, tym większe znaczenie ma dokładność opracowania. W przypadku prostych działek różnica między poprawnym a przeciętnym materiałem bywa niewielka, ale przy gęstej zabudowie, wąskiej parceli albo inwestycji liniowej robi się z tego bardzo konkretna przewaga. Następny krok to zrozumienie, czym to opracowanie różni się od zwykłej mapy zasadniczej, bo tu najczęściej pojawia się pierwsze nieporozumienie.
Czym różni się od mapy zasadniczej
To nie jest ten sam dokument, choć oba korzystają z podobnych danych. Mapa zasadnicza pokazuje stan przestrzenny terenu w ujęciu ogólnym, natomiast opracowanie projektowe ma być dopasowane do konkretnego zamierzenia budowlanego. Właśnie dlatego zwykły wydruk z geoportalu albo kopia mapy poglądowej zazwyczaj nie wystarcza do projektu budowlanego.
| Cecha | Mapa zasadnicza | Opracowanie dla projektu |
|---|---|---|
| Cel | Ewidencyjny i informacyjny | Projektowy, pod konkretną inwestycję |
| Zakres | Ogólny obraz terenu i obiektów | Zakres rozszerzony o dane potrzebne projektantowi |
| Aktualność | Zależna od stanu bazy | Weryfikowana pomiarem i aktualizacją w terenie |
| Użycie w budowie | Pomocnicze | Bezpośrednio wykorzystywane do projektu zagospodarowania |
| Forma | Najczęściej informacyjna | Przygotowana do pracy projektowej i podpisana przez uprawnioną osobę |
Różnica jest praktyczna, nie tylko formalna. Jeśli działka jest nowa, granice są niepewne albo w okolicy pojawiły się świeże sieci uzbrojenia, sama mapa zasadnicza nie daje wystarczającej pewności. Właśnie dlatego w przepisach i w praktyce inwestycyjnej liczy się opracowanie przygotowane specjalnie pod projekt. Skoro wiemy już, czym to jest, warto przejść do treści rysunku i sprawdzić, co naprawdę musi się na nim znaleźć.
Co musi znaleźć się na rysunku, żeby projektant mógł na nim pracować
Dobry materiał projektowy nie polega na tym, że „jest dużo rzeczy na mapie”. Liczy się to, czy pokazuje dokładnie te elementy, których potrzebuje projektant, i czy robi to w czytelnej skali. Zgodnie z praktyką geodezyjną oraz wymaganiami rozporządzenia o standardach technicznych, na rysunku powinny znaleźć się przede wszystkim elementy treści mapy zasadniczej, a do tego dane istotne dla inwestycji.
- Granice działki i sąsiednich nieruchomości, jeśli są potrzebne do prawidłowego usytuowania obiektu.
- Istniejące budynki i obiekty, także te na terenach przyległych, jeżeli wpływają na projekt.
- Sieci uzbrojenia terenu, czyli na przykład wodociąg, kanalizacja, gaz, energia, telekomunikacja i elementy towarzyszące.
- Zieleń wysoka, zwłaszcza drzewa istotne z punktu widzenia projektu, oraz pomniki przyrody, jeśli występują.
- Rzędne wysokościowe, spadki i inne dane potrzebne do oceny ukształtowania terenu.
- Linie i miary, które pomagają projektantowi ustawić obiekt względem granic i infrastruktury.
- Legenda i opis, jeśli na rysunku pojawiają się dodatkowe symbole albo informacje wykraczające poza standardową treść.
Ważna jest też skala. Przy małych działkach pod dom jednorodzinny najczęściej spotyka się 1:500, bo daje dobrą czytelność detali. Przy większych terenach, inwestycjach rozległych albo mniej skomplikowanych obszarach można stosować 1:1000 lub 1:2000, a w szczególnych przypadkach nawet inną skalę dopasowaną do zadania. Ja zawsze powtarzam jedną rzecz: jeśli projektant musi się domyślać, to mapa została przygotowana zbyt „szkolnie”, a nie projektowo. Po treści rysunku naturalnie pojawia się pytanie, jak ten dokument w ogóle powstaje.
Jak powstaje mapa do celów projektowych
Proces wygląda prosto tylko z zewnątrz. W rzeczywistości składa się z kilku etapów, a każdy z nich ma znaczenie dla końcowej jakości. Najpierw geodeta zgłasza pracę we właściwym ośrodku dokumentacji geodezyjnej i kartograficznej, a następnie pobiera materiały z zasobu. Dopiero potem wykonuje pomiary w terenie i opracowuje wynik.
- Najpierw następuje zgłoszenie pracy geodezyjnej i ustalenie zakresu opracowania.
- Później geodeta pobiera materiały urzędowe, które stanowią bazę do pracy.

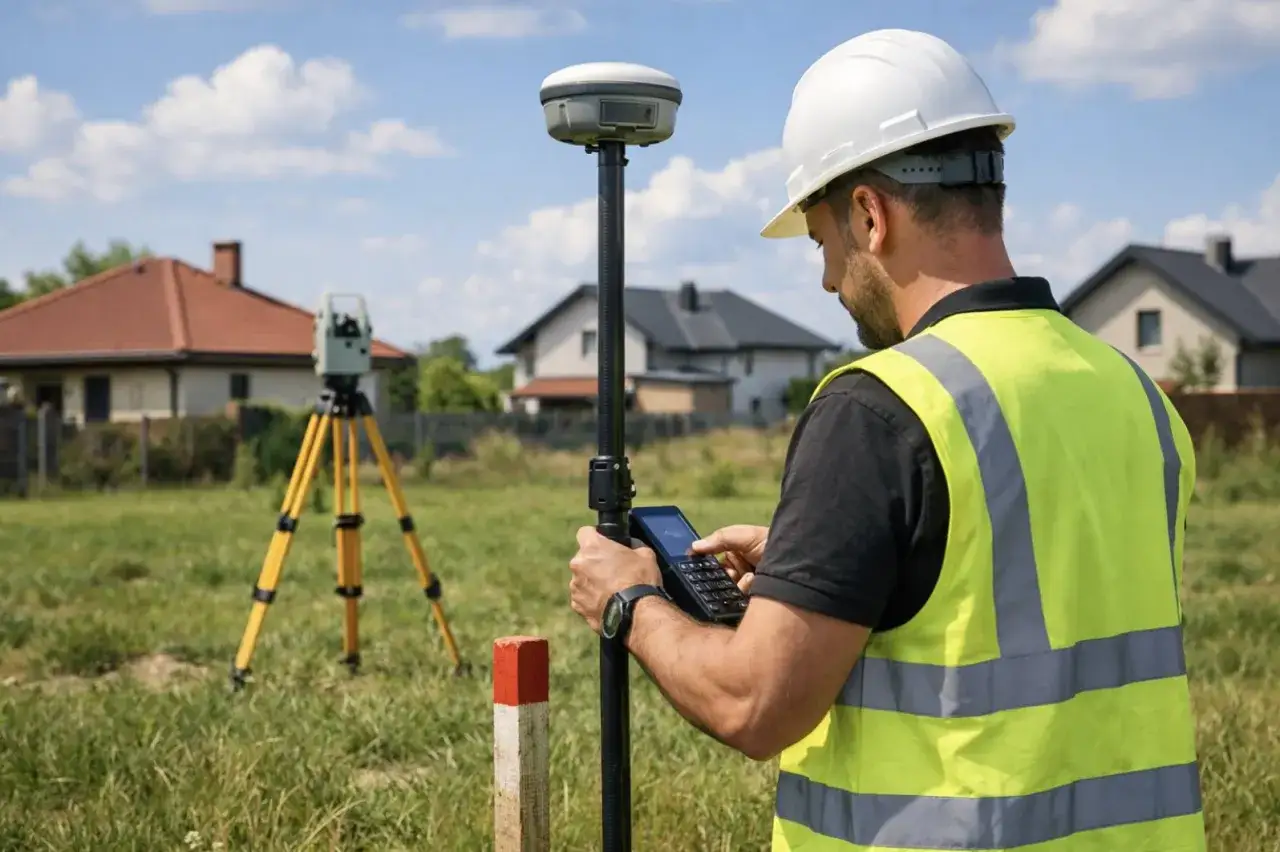

- Następnie wykonuje pomiary sytuacyjno-wysokościowe w terenie.
- Jeśli inwestycja jest blisko granicy działki, może być potrzebne doprecyzowanie przebiegu granic; to szczególnie istotne przy budynkach sytuowanych bardzo blisko granicy.
- Po obliczeniach i redakcji mapy dokument trafia do weryfikacji.
- Na końcu geodeta przekazuje gotową wersję, podpisaną własnoręcznie albo elektronicznie, zależnie od formy opracowania.
W praktyce kluczowy jest nie sam pomiar, lecz to, co dzieje się między pomiarem a wydaniem finalnej wersji. To właśnie tam widać różnicę między sprawnie prowadzoną pracą a dokumentem, który wraca z poprawkami. Warto też pamiętać o wyjątkach: gdy budynek ma stanąć 4 metry lub mniej od granicy działki, albo inny obiekt 3 metry lub mniej od tej granicy, a dane graniczne w zasobie są niewystarczające, geodeta musi dokładniej określić położenie punktów granicznych. To już przekłada się na czas i koszt, więc przechodzę płynnie do najpraktyczniejszej części.
Ile trwa przygotowanie i ile kosztuje
Tu nie ma jednej stałej stawki ani jednego czasu realizacji. Dla typowej działki pod dom jednorodzinny przygotowanie opracowania trwa najczęściej od 2 do 5 tygodni, ale w trudniejszym terenie, przy dużym obciążeniu ośrodka albo przy brakach w dokumentacji ten czas może wydłużyć się do 6–8 tygodni, a czasem dłużej. W prostych, dobrze udokumentowanych przypadkach bywa szybciej, szczególnie gdy geodeta ma łatwy dostęp do materiałów i nie musi wykonywać dodatkowych ustaleń granicznych.
| Czynnik | Wpływ na czas | Wpływ na koszt |
|---|---|---|
| Wielkość działki | Im większy obszar, tym dłuższy pomiar | Większy zakres pracy zwykle podnosi cenę |
| Stopień zabudowy i uzbrojenia | Więcej elementów do inwentaryzacji | Wyższy nakład pracy, często wyższa stawka |
| Stan dokumentacji urzędowej | Braki wydłużają kompletowanie materiałów | Może pojawić się dopłata za dodatkowe czynności |
| Konieczność ustalenia granic | Wyraźnie wydłuża proces | To zwykle dodatkowa usługa |
| Lokalizacja inwestycji | Duże miasta i szybciej zmieniające się tereny bywają wolniejsze | Ceny są tam zwykle wyższe |
Jeśli chodzi o pieniądze, dla typowej inwestycji mieszkaniowej rozsądnie jest zakładać najczęściej od około 1000 do 2500 zł, a przy większej działce, trudnym dostępie, większej liczbie pomiarów albo pilnym terminie stawka może być wyższa. Do tego czasem dochodzą opłaty za dodatkowe kopie, rozszerzony zakres albo osobne ustalenia graniczne. Ja doradzam inwestorom, żeby nie polować na najniższą cenę bez sprawdzenia zakresu pracy, bo najtańsze zlecenie bywa później najdroższe w poprawkach. Skoro już wiadomo, ile to zwykle trwa i kosztuje, warto przejść do prostego testu jakości.
Jak sprawdzić jakość przed przekazaniem architektowi
Na tym etapie nie potrzebujesz wiedzy geodety, tylko zdrowego rozsądku i krótkiej listy kontrolnej. Ja zawsze sugeruję sprawdzić dokument jeszcze przed przekazaniem go projektantowi, bo poprawka na tym etapie jest znacznie tańsza niż korekta gotowego projektu.
- Czy zakres opracowania obejmuje nie tylko samą działkę, ale też otoczenie potrzebne do zaprojektowania dojazdu, przyłączy i spływu wody.
- Czy skala jest czytelna i odpowiednia do rodzaju inwestycji.
- Czy granice i uzbrojenie zgadzają się z aktualnym stanem w terenie.
- Czy legenda jest jasna, a symbole nie wymagają zgadywania.
- Czy widnieją dane formalne: nazwa wykonawcy, identyfikator zgłoszenia, data, podpis i oznaczenie układu współrzędnych oraz wysokości.
- Czy wersja elektroniczna ma format, z którym pracuje architekt, jeśli projekt ma powstawać cyfrowo.
Warto też zadać jedno praktyczne pytanie: czy projektant otrzymuje materiał w takiej formie, jakiej naprawdę potrzebuje do pracy, czy tylko „jakąkolwiek mapę”? To duża różnica. Architekt często chce nie tylko PDF, ale też plik wektorowy albo konkretne warstwy, żeby sprawnie nanieść obrys budynku, dojścia czy przyłącza. W następnym kroku dobrze jest wiedzieć, jakie błędy najczęściej zatrzymują całą procedurę.
Najczęstsze błędy, które opóźniają pozwolenie albo projekt
Problemy rzadko wynikają z jednego wielkiego błędu. Zwykle składają się z kilku drobnych zaniedbań, które razem robią spore zamieszanie. W praktyce najczęściej widzę te same scenariusze.
- Użycie starego materiału, który nie odzwierciedla już stanu terenu albo uzbrojenia.
- Zbyt mały obszar opracowania, przez co nie widać elementów potrzebnych do projektu przyłączy lub dojazdu.
- Brak doprecyzowania granic, gdy budynek ma stanąć bardzo blisko linii rozgraniczającej działkę.
- Mylenie wydruku z internetu z dokumentem projektowym; to częsty skrót myślowy, który w administracji zwykle nie działa.
- Niewłaściwa skala, przez co rysunek jest mało czytelny albo nie pozwala na precyzyjne naniesienie projektu.
- Brak uzgodnienia formatu między geodetą a architektem, zwłaszcza przy projekcie elektronicznym.
Skutki są przewidywalne: poprawki, wydłużenie harmonogramu i nerwowe telefony między inwestorem, geodetą i projektantem. To właśnie ten etap najczęściej pokazuje, że formalności nie są dodatkiem do budowy, tylko jej realną częścią. Z tego wynika ostatnia, najbardziej praktyczna rzecz: jak podejść do całego tematu, żeby nie tracić czasu na zbędne poprawki.
Co z tego wynika dla inwestora i wykonawcy projektu
Jeśli mam dać jedną radę, to taką: zamów opracowanie geodezyjne wcześnie, najlepiej zanim architekt zacznie dopracowywać koncepcję zagospodarowania. Dzięki temu projektant nie będzie musiał zgadywać, a Ty unikniesz sytuacji, w której coś trzeba przesuwać po gotowym rysunku. Przy działkach z niepewnymi granicami, gęstą infrastrukturą albo skomplikowanym ukształtowaniem terenu nie warto oszczędzać na czasie i kontroli danych.
W mojej ocenie dobrze przygotowana mapa projektowa to nie koszt poboczny, tylko narzędzie, które oszczędza późniejsze poprawki, uzgodnienia i stres przy składaniu dokumentów. Jeśli teren jest prosty, sprawa bywa szybka. Jeśli jednak w grę wchodzą przyłącza, ograniczenia od granicy, stare uzbrojenie albo niestabilna dokumentacja, lepiej od razu założyć większy bufor czasowy. Wtedy cały proces przebiega spokojniej, a projektant pracuje na materiale, który faktycznie nadaje się do decyzji administracyjnych i dalszego projektowania.
Najbezpieczniejsza kolejność jest prosta: najpierw dobry geodeta, potem architekt, a dopiero później formalne składanie projektu. Taki porządek zwykle skraca drogę do pozwolenia bardziej niż jakikolwiek „szybki trik”.
