W konstrukcjach stalowych liczy się nie tylko sam materiał, ale też to, czy przekrój dobrze przeniesie obciążenia, da się sprawnie połączyć i nie podbije kosztu całej realizacji. Dlatego kształtowniki walcowane wciąż są jednym z podstawowych wyborów w budownictwie i przemyśle: sprawdzają się w belkach, słupach, ramach maszyn, podestach oraz elementach nośnych, gdzie ważna jest przewidywalność zachowania. Poniżej wyjaśniam, jak je rozpoznawać, czym różnią się najważniejsze typy i na co patrzeć, żeby nie kupić stali „na zapas”, tylko dokładnie pod projekt.
Najważniejsze informacje, które pomagają dobrać właściwy profil stalowy
- Najczęściej używa się dwuteowników, ceowników, kątowników, teowników i profili zamkniętych.
- Dobór przekroju zależy od obciążenia, rozpiętości, sposobu łączenia i środowiska pracy.
- Najpopularniejsze gatunki stali konstrukcyjnej to S235, S275 i S355.
- Przy zamówieniu warto sprawdzić długość handlową, tolerancje, atest i ewentualne cięcie na wymiar.
- W konstrukcjach nośnych profil dobrany do pracy elementu zwykle daje lepszy efekt niż cięższa stal kupiona „na oko”.

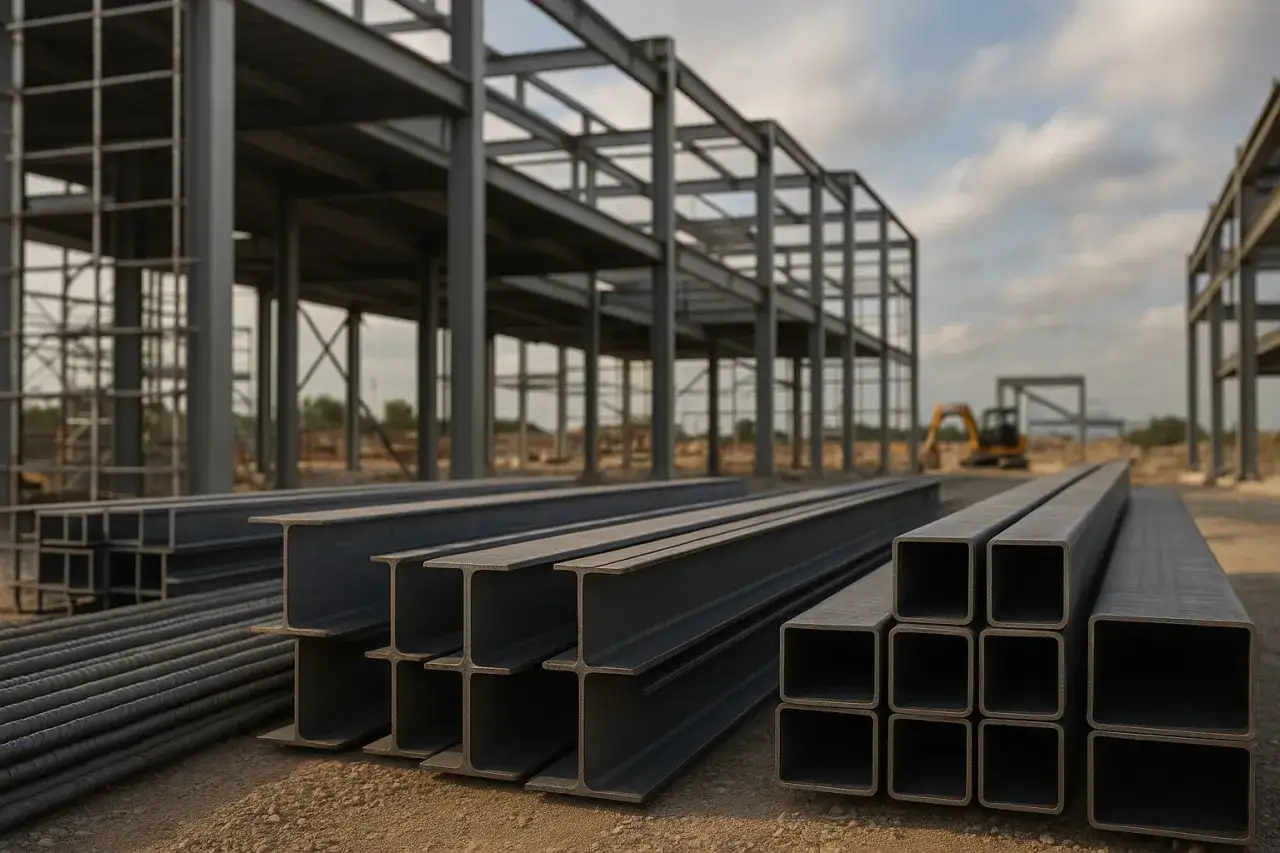

Czym są profile stalowe walcowane i gdzie robią największą różnicę
To elementy stalowe otrzymywane przez walcowanie na gorąco, czyli kształtowanie rozgrzanej stali między walcami tak, aby uzyskać powtarzalny przekrój i stałe wymiary. W praktyce takie wyroby projektuje się tam, gdzie konstrukcja ma pracować pod obciążeniem przez długi czas, a nie tylko „wyglądać solidnie”.
Największa przewaga nie leży wyłącznie w wytrzymałości. Liczy się też przewidywalność pracy przekroju, dobra spawalność, dostępność typowych wymiarów i to, że konstruktor ma do dyspozycji sprawdzone kształty o znanych parametrach statycznych. W budownictwie oznacza to mniej improwizacji na montażu i mniej poprawek, które zwykle kosztują więcej niż sam materiał.
W halach przemysłowych, w ramach maszyn, w podestach, słupach i belkach pomocniczych taki materiał często daje po prostu najrozsądniejszy punkt wyjścia. Gdy już wiadomo, po co się po niego sięga, sensownie jest zobaczyć, które przekroje pojawiają się najczęściej w codziennych projektach.
Jakie przekroje spotykam najczęściej na budowie i w przemyśle
W praktyce rynek opiera się na kilku grupach przekrojów, a każda z nich ma inne zadanie. Nie ma tu przypadku: geometria profilu wpływa na nośność, skręcanie, ugięcia oraz sposób łączenia z pozostałymi elementami konstrukcji.
| Przekrój | Typowe zastosowanie | Dlaczego działa dobrze |
|---|---|---|
| Dwuteownik IPE / HEA / HEB | Belki, podciągi, słupy, ramy nośne | Dobrze pracuje na zginanie, a przy wyższych wariantach zapewnia dużą sztywność |
| Ceownik UPN / UPE | Płatwie, belki pomocnicze, prowadnice, wzmocnienia | Łatwo go włączyć do układu stalowego i sensownie wykorzystać w detalach montażowych |
| Kątownik L | Stężenia, kratownice, wsporniki, elementy pomocnicze | Jest prosty, uniwersalny i często korzystny tam, gdzie liczy się szybkie łączenie |
| Teownik T | Usztywnienia, lokalne podparcia, elementy pomocnicze | Przydaje się tam, gdzie trzeba „dopiąć” konstrukcję bez dokładania dużej masy |
| Profil zamknięty kwadratowy lub prostokątny | Ramy, słupki, konstrukcje narażone na skręcanie | Ma dobrą sztywność skrętną i porządnie zachowuje się w konstrukcjach ramowych |
Jeśli miałbym wskazać najczęstszy błąd na etapie wyboru, to byłoby kupowanie „na oko” kształtu, który wygląda masywnie, ale nie pasuje do tego, jak element naprawdę pracuje. Dobrze dobrany przekrój nie musi być największy, tylko najbardziej sensowny dla konkretnej funkcji. To prowadzi wprost do pytania, kiedy lepiej wybrać walcowanie na gorąco, a kiedy profil gięty na zimno.
Jak odróżnić profil walcowany od giętego na zimno
To porównanie ma znaczenie, bo obie technologie bywają mylone, a różnica w praktyce jest duża. Profil walcowany na gorąco zwykle wybiera się do konstrukcji nośnych, natomiast gięty na zimno częściej trafia do lżejszych, bardziej precyzyjnych zastosowań, gdzie liczy się mniejsza masa i większa dokładność geometryczna.
| Cecha | Walcowanie na gorąco | Gięcie na zimno |
|---|---|---|
| Grubość i sztywność | Zwykle większe przekroje i lepsza praca przy cięższych obciążeniach | Cieńsze ścianki, dobre przy lekkich i średnich konstrukcjach |
| Dokładność wymiarowa | Dobra, wystarczająca dla konstrukcji stalowych | Zwykle wyższa, co pomaga w prefabrykacji i seryjnym montażu |
| Typowe zastosowanie | Belki, słupy, ramy, konstrukcje przemysłowe | Płatwie, elementy pomocnicze, lekkie układy ramowe |
| Wrażliwość na błędy doboru | Mniejsza tolerancja na źle policzone obciążenia, bo element pracuje „na serio” | Łatwiej zejść z masą, ale łatwiej też przesadzić z oszczędnością materiału |
| Wartość w całym projekcie | Często lepsza tam, gdzie liczy się bezpieczeństwo i prosta, mocna konstrukcja | Często lepsza tam, gdzie ważne są koszty, masa i powtarzalność produkcji |
W praktyce nie da się ocenić wyboru tylko po cenie za tonę. Czasem droższy przekrój w zakupie obniża koszt montażu, bo wymaga mniej podpór, mniej spoin i mniej korekt na budowie. Z mojego punktu widzenia to właśnie tu najczęściej widać różnicę między dobrym projektem a takim, który będzie poprawiany na placu budowy.
Jeżeli w grę wchodzą lekkie konstrukcje, warto pamiętać, że profile gięte na zimno bywają bardzo dobre w roli elementów pomocniczych, ale nie zawsze są najlepszym zamiennikiem dla cięższych przekrojów nośnych. To, co działa w ogrodzeniu albo lekkiej zabudowie, nie musi działać tak samo w hali, w podkonstrukcji technologicznej czy w ramie maszyny.
Po tej różnicy najłatwiej przejść do pytania praktycznego: jak dobrać przekrój, żeby nie przepłacić i nie zaniżyć nośności.

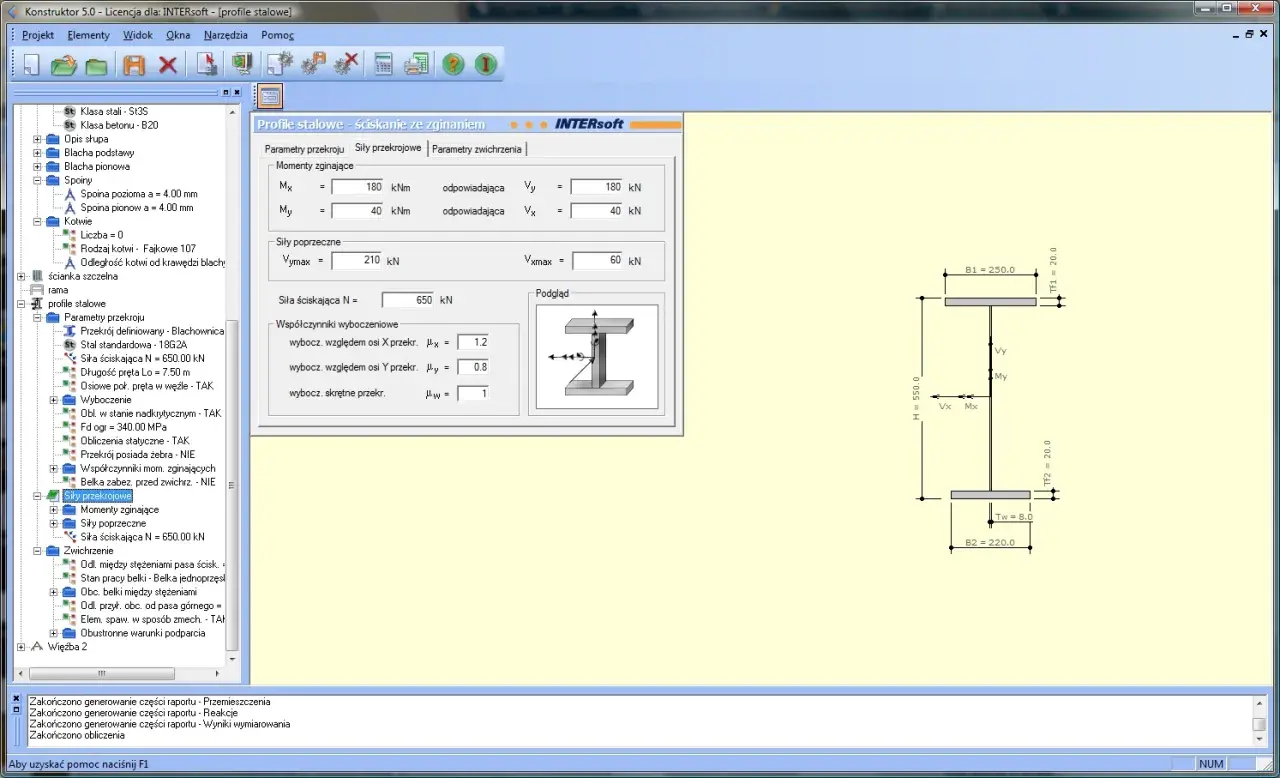

Jak dobrać przekrój do obciążenia i warunków pracy
Dobór zaczynam zawsze od trzech rzeczy: co element ma przenosić, na jakiej długości pracuje i w jakim środowisku będzie używany. Dopiero potem patrzę na sam kształt i gatunek stali, bo bez tych danych łatwo wybrać zbyt lekki albo przesadnie ciężki profil.
| Kryterium | Na co patrzeć | Co grozi przy błędzie |
|---|---|---|
| Obciążenie i rozpiętość | Moment zginający, ugięcie, drgania, rozstaw podpór | Zbyt duże ugięcie, skręcanie, hałas konstrukcji, szybsze zużycie połączeń |
| Rodzaj pracy elementu | Belka, słup, stężenie, wspornik, rama | Nieoptymalny przekrój, a więc wyższy koszt bez realnej korzyści |
| Środowisko pracy | Wilgoć, zewnętrzna ekspozycja, chemia, ryzyko korozji | Przyspieszone niszczenie powierzchni i wyższe koszty zabezpieczenia |
| Sposób łączenia | Spawanie, śruby, cięcie, prefabrykacja | Więcej roboczogodzin i większe ryzyko odkształceń |
| Gatunek stali | S235, S275, S355 i wymagania projektu | Za mała nośność albo niepotrzebnie wysoka cena materiału |
| Dokumentacja | Atest, deklaracja zgodności, tolerancje | Problemy przy odbiorze i ryzyko zakupu materiału niezgodnego z zamówieniem |
Obciążenie i rozpiętość
Przy dłuższych rozpiętościach nie wygrywa automatycznie „grubsza stal”, tylko profil o lepszym momencie bezwładności w kierunku, w którym pracuje belka. To dlatego dwuteownik często jest skuteczniejszy niż cięższy, ale gorzej dobrany przekrój o innej geometrii. W słupach z kolei istotna staje się sztywność osiowa i odporność na wyboczenie.
Gatunek stali
W konstrukcjach budowlanych bardzo często spotyka się S235, S275 i S355. Te oznaczenia odnoszą się do minimalnej granicy plastyczności, więc różnica między nimi ma bezpośrednie przełożenie na nośność. Nie zawsze wyższy gatunek stali rozwiązuje problem, ale często pozwala ograniczyć masę konstrukcji, jeśli projekt jest dobrze policzony.
Przeczytaj również: Sufit podwieszany - krzyżowy czy pojedynczy? Wybierz mądrze!
Korozja, spoiny i eksploatacja
Jeśli element ma pracować na zewnątrz albo w wilgotnym środowisku, ochrona powierzchni nie jest dodatkiem, tylko częścią decyzji zakupowej. Zdarza się też, że profil wygląda dobrze w katalogu, a w praktyce generuje kłopoty na spoinach, przy cięciu albo przy późniejszym malowaniu. Wtedy najtańszy wariant materiału okazuje się najdroższy w całym cyklu realizacji.
Kiedy te kryteria są już jasne, można przejść do zamówienia i odbioru, bo tam najczęściej ujawniają się różnice między projektem a realną dostawą.
Na co patrzeć przed zamówieniem i odbiorem dostawy
Na etapie zakupu nie skupiam się wyłącznie na cenie. W praktyce o jakości współpracy decydują też długość handlowa, tolerancje, dokumenty jakościowe i to, czy materiał nie wymusi dodatkowych cięć albo przeróbek na budowie.
| Element zamówienia | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Oznaczenie przekroju | Na przykład IPE, HEA, HEB, UPN, UPE, L, T | Błędne oznaczenie oznacza zupełnie inną geometrię i inną nośność |
| Gatunek stali | Najczęściej S235JR, S275JR lub S355J2 | Wpływa na parametry mechaniczne i zgodność z projektem |
| Długość handlowa | Standardowe odcinki, często około 12 m, czasem cięcie na wymiar | Pomaga ograniczyć odpady, transport i niepotrzebne łączenia |
| Tolerancje i prostoliniowość | Zakres dopuszczalnych odchyłek | Ma znaczenie przy prefabrykacji i przy montażu „na styk” |
| Atest lub certyfikat | Dokument potwierdzający zgodność materiału | Ułatwia odbiór i potwierdza parametry partii |
| Stan powierzchni | Zgorzelina, ślady korozji, uszkodzenia transportowe | Wpływa na dalsze zabezpieczenie antykorozyjne i jakość wykończenia |
W dobrze prowadzonym projekcie nie kupuje się stali „po nazwie”, tylko po konkretnym zestawie danych. Jeśli materiał ma trafić na halę prefabrykacji, jeden centymetr różnicy w długości albo źle opisany gatunek potrafi rozsypać cały harmonogram. Ta część brzmi drobiazgowo, ale właśnie drobiazgi najczęściej robią największy koszt.
Gdy te punkty są dopięte, zostaje jeszcze warstwa błędów wykonawczych, które potrafią zepsuć nawet dobrze policzoną konstrukcję.
Najczęstsze błędy, które podnoszą koszt całej konstrukcji
Na budowie widzę kilka pomyłek, które wracają zaskakująco często. Problem nie polega na tym, że materiał jest zły, tylko na tym, że został źle użyty albo kupiony bez odniesienia do rzeczywistej pracy konstrukcji.
- Kupowanie większego przekroju „dla świętego spokoju” zamiast policzenia obciążenia. To podnosi masę, transport i koszt montażu.
- Mylenie elementu nośnego z pomocniczym. Belka główna i stężenie nie mają tych samych wymagań.
- Ignorowanie drgań i ugięć. Konstrukcja może być „mocna”, a jednocześnie pracować niekomfortowo lub hałaśliwie.
- Pomijanie ochrony antykorozyjnej. Surowy profil na zewnątrz zwykle szybciej generuje koszty niż różnica w cenie materiału.
- Nieprzemyślane spawanie. Złe kolejności spawów i brak usztywnień powodują odkształcenia, które potem trudno naprawić.
- Brak koordynacji z transportem i montażem. Za długie odcinki albo zbyt ciężkie elementy potrafią zatrzymać robotę na placu budowy.
Jeśli miałbym wskazać jedną rzecz, która najczęściej obniża jakość inwestycji, byłoby to właśnie mylenie „solidności” z rzeczywistą przydatnością przekroju. Konstrukcja stalowa ma działać, a nie tylko robić wrażenie masywnej. To prowadzi już do najbardziej praktycznej części: co z tej wiedzy wynika przy planowaniu zamówienia i wyceny.
Co zabieram z tego tematu do projektu i wyceny
Przy planowaniu hali, ramy maszyny albo innej konstrukcji stalowej myślę wprost: najpierw funkcja, potem geometria, dopiero na końcu cena za tonę. Taka kolejność zwykle daje lepszy efekt niż szukanie najtańszego materiału i dopasowywanie do niego reszty projektu.
- Spisz, czy element pracuje na zginanie, ściskanie, skręcanie czy stężanie.
- Ustal rozpiętość, punkty podparcia i warunki środowiskowe.
- Porównaj nie tylko masę profilu, ale też koszt cięcia, spawania, transportu i zabezpieczenia powierzchni.
- Poproś o dokumenty jakościowe i sprawdź zgodność oznaczenia z projektem.
- Jeśli projekt ma być powtarzalny, wybieraj przekroje dostępne w standardowych długościach, bo to upraszcza logistykę.
W dobrze prowadzonym projekcie to właśnie taki porządek decyzji robi największą różnicę: mniej odpadów, mniej poprawek i mniej nerwów na montażu. Jeśli potraktuje się profil jako część całego układu, a nie wyłącznie jako kawałek stali z katalogu, konstrukcja wychodzi lżejsza, czytelniejsza i po prostu rozsądniejsza w eksploatacji.
