Rozstaw profili CD 60 decyduje o tym, czy sufit lub okładzina będzie sztywna, równa i odporna na pękanie spoin. W praktyce najczęściej zaczyna się od 40 cm osiowo, ale ten punkt wyjścia trzeba dopasować do układu płyt, liczby warstw i obciążenia konstrukcji. Ja zawsze patrzę na trzy rzeczy naraz: typ systemu, kierunek płyt i to, co jeszcze ma pracować na tym ruszcie.
Najważniejsze zasady rozstawu profili CD 60
- W klasycznym suficie podwieszanym nośne profile CD 60 ustawia się najczęściej co 400 mm.
- Przy niektórych układach płyt dopuszcza się maksymalnie 500 mm, ale tylko wtedy, gdy system to przewiduje.
- W rusztach dwupoziomowych dolne profile nośne zwykle trzymają 400 mm, a górne główne mogą iść szerzej.
- Wieszaki nie powinny mieć rozstawu większego niż 1000 mm, a pierwszy zwykle daje się około 200 mm od ściany.
- W okładzinach ściennych kotwionych na CD 60 spotyka się też układ 625 mm, więc ten sam profil nie oznacza jednego uniwersalnego rozstawu.
Najprostsza odpowiedź brzmi 40 cm, ale nie zawsze
Jeśli mowa o klasycznym suficie podwieszanym z płyt g-k, bezpieczna odpowiedź brzmi: nośne profile CD 60 rozstawia się zwykle co 400 mm. To najczęściej spotykany układ dla typowej zabudowy i właśnie on daje sensowny kompromis między sztywnością a zużyciem materiału. Siniat podaje 400 mm jako maksymalny rozstaw nośnych profili w sufitach podwieszanych, a w kartach systemowych Knauf dla części układów CD60 pojawia się ten sam rząd wielkości jako punkt odniesienia dla konstrukcji nośnej.

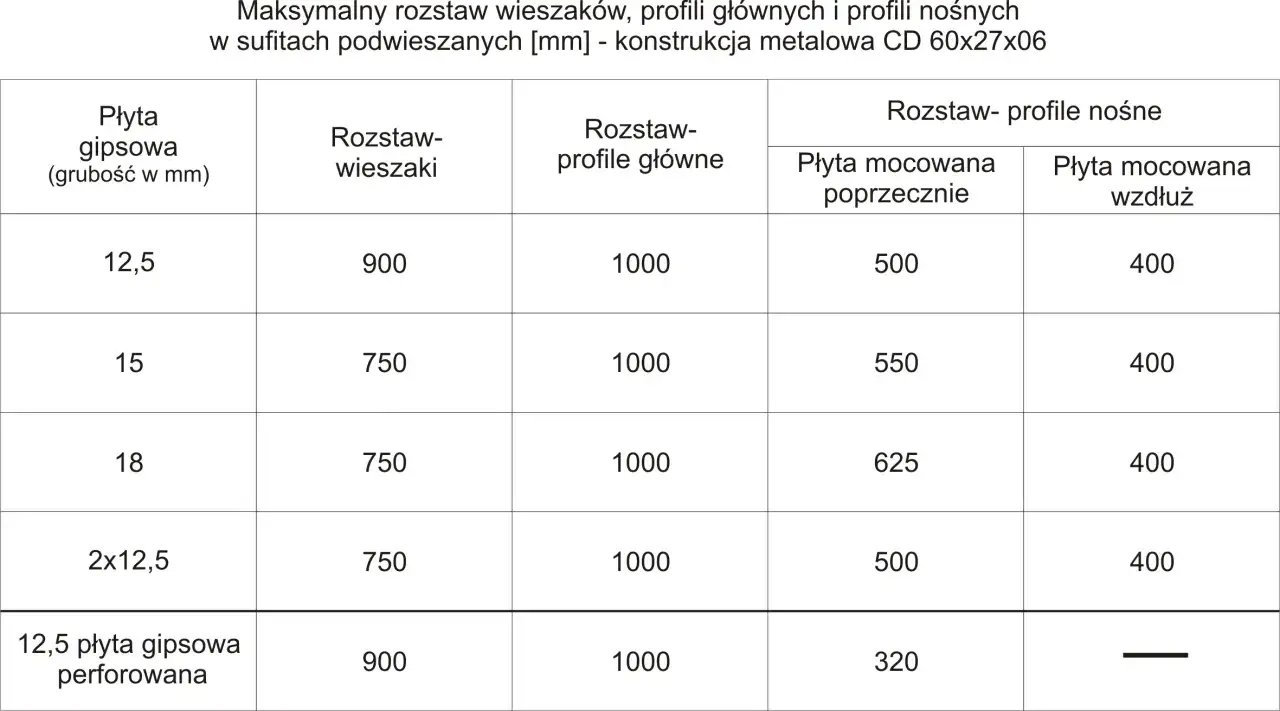

| Układ | Typowy rozstaw | Co to oznacza w praktyce |
|---|---|---|
| Sufit jednopoziomowy | 400 mm | Najczęstszy i najbezpieczniejszy punkt wyjścia przy standardowych płytach g-k. |
| Płyta mocowana poprzecznie do profilu | do 500 mm | Dopuszczalne tylko w systemach, które wyraźnie to przewidują. |
| Rusz dwupoziomowy, dolne profile nośne | 400 mm | To profile, do których bezpośrednio przykręca się płyty. |
| Rusz dwupoziomowy, górne profile główne | około 650-1200 mm | Zakres zależy od obciążenia, liczby warstw i konkretnego systemu. |
| Okładzina ścienna kotwiona | około 625 mm | To inny układ niż sufit, choć wykorzystuje ten sam profil CD 60. |
| Wieszaki | do 1000 mm | Pierwszy wieszak zwykle daje się około 200 mm od ściany. |
Wniosek jest prosty: sam profil CD 60 nie rozwiązuje jeszcze pytania o rozstaw. Dopiero cały system mówi, czy mamy zostać przy 40 cm, czy możemy pracować szerzej. To prowadzi wprost do pytania, od czego ta liczba właściwie zależy.
Od czego zależy rozstaw profili CD 60
Dwa sufity wykonane z tego samego profilu mogą mieć zupełnie inny rozstaw, bo decyduje nie tylko materiał, ale też sposób jego pracy. Ruszt to stalowy szkielet, a jego zadaniem jest przeniesienie ciężaru płyt, izolacji i dodatkowych elementów na strop. Jeśli coś dokładamy albo zmieniamy układ płyt, zmienia się też zachowanie całej konstrukcji.
- Układ płyt - jeśli płyta biegnie równolegle albo poprzecznie do profilu, obciążenie rozkłada się inaczej. To właśnie dlatego przy jednym układzie system dopuszcza 40 cm, a przy innym czasem 50 cm.
- Liczba warstw - pojedyncza warstwa to nie to samo co podwójne płytowanie. Im więcej masy, tym bardziej opłaca się zagęścić ruszt.
- Dodatkowe obciążenie - wełna mineralna, oprawy, rewizje, głośniki czy elementy dekoracyjne potrafią mocno zmienić wymagania dla konstrukcji.
- Rodzaj systemu - inny rozstaw będzie miała zabudowa jednopoziomowa, inny dwupoziomowa, a jeszcze inny okładzina ścienna kotwiona.
- Wymagania ogniowe - przy systemach ogniochronnych nie ma miejsca na uznaniowość. Tam trzyma się dokładnie dokumentacji, a nie domysłów wykonawczych.
W praktyce widać to bardzo dobrze w rozwiązaniach dwupoziomowych. Dolny poziom, czyli profile nośne, pozostaje zwykle przy 400 mm, ale profile główne na górze mogą mieć większy rozstaw. W materiałach Siniat pojawia się dla nich nawet 120 cm przy lekkim poszyciu i około 65 cm przy cięższej zabudowie. To pokazuje, że jedna wartość nie wystarcza do opisu całego rusztu. Gdy już rozumiesz te zależności, można przejść od teorii do prostego planu montażu.
Jak rozplanować ruszt CD 60 przed montażem płyt
Ja zaczynam od prostego szkicu jeszcze przed pierwszym cięciem profilu. To oszczędza czas i pozwala od razu wyłapać miejsca, w których płyta nie będzie miała odpowiedniego podparcia. Jeśli ruszt ma być dwupoziomowy, najpierw rozrysowuję profile główne, a dopiero potem nośne.
- Ustal kierunek płyt - od tego zależy, czy profil ma pracować jako nośny w układzie 40 cm, czy można rozważyć szerszy rozstaw.
- Wyznacz osie profili - przy standardowym suficie trzymaj 400 mm, a 500 mm traktuj wyłącznie jako wartość dopuszczalną w konkretnym systemie.
- Rozmieść wieszaki - nie przekraczaj 1000 mm, a pierwszy daj zwykle około 200 mm od ściany.
- Sprawdź cięższe punkty - lampy, wyłazy, kratki wentylacyjne i inne obciążenia powinny mieć przewidziane podparcie.
- Przymierz pierwszą płytę na sucho - zanim zaczniesz wkręcać, sprawdź, czy spoiny i krawędzie wypadają tam, gdzie powinny.
Jeśli profil ma pracować pod wełną mineralną albo w układzie z większą liczbą warstw, nie warto liczyć na „na oko wygląda dobrze”. W suficie to często właśnie rozstaw decyduje o tym, czy konstrukcja po roku dalej jest równa. A kiedy montaż jest rozpisany, szybko wychodzą też błędy, które najłatwiej popełnić na budowie.
Najczęstsze błędy przy rozstawie profili CD 60
Większość problemów nie bierze się z samego profilu, tylko z nieprecyzyjnego rozplanowania rusztu. Najdrożej wychodzą poprawki po spoinowaniu, bo wtedy każda zmiana oznacza już nie tylko metal, ale też gips, szlifowanie i ponowną obróbkę powierzchni.
- Za duży rozstaw „bo płyta i tak zakryje” - na początku bywa niewidoczny, ale po czasie pojawiają się ugięcia i pęknięcia spoin.
- Mylenie profili głównych z nośnymi - w ruszcie dwupoziomowym to różne elementy, które mają różne zadania i różne odstępy.
- Zbyt rzadkie wieszaki - konstrukcja zaczyna pracować jak lekka belka, a nie stabilny stelaż.
- Ignorowanie orientacji płyt - rozstaw, który działa przy jednym ułożeniu, może być zły przy drugim.
- Mieszanie elementów z różnych systemów - oszczędność jest pozorna, bo całość traci przewidywalność i parametry z katalogu.
- Brak podparcia pod dodatkowe obciążenia - oprawy, rewizje albo cięższa izolacja potrafią osłabić układ szybciej, niż widać to gołym okiem.
W praktyce właśnie te błędy najczęściej powodują, że trzeba poprawiać konstrukcję po zamknięciu płytą. To dlatego nie zgadzam się z podejściem „wszystkie CD 60 montuje się tak samo”, bo w budownictwie suchej zabudowy to po prostu nie działa. Są sytuacje, w których standard 40 cm przestaje być wystarczający albo w ogóle nie jest właściwym punktem odniesienia.
Kiedy standard 40 cm nie wystarczy
Nie stosuję jednej uniwersalnej zasady wtedy, gdy system ma już własne ograniczenia. Dotyczy to przede wszystkim sufitów ogniochronnych, ciężkich okładzin akustycznych, zabudów z większą ilością wełny mineralnej oraz okładzin ściennych kotwionych na CD 60. W tych układach często pojawiają się rozstawy, których nie da się po prostu „przenieść” z klasycznego sufitu.
- Sufity ogniochronne - tu rozstaw musi wynikać z klasyfikacji systemu, bo znaczenie ma nie tylko nośność, ale też zachowanie w czasie pożaru.
- Cięższe zabudowy akustyczne - dodatkowe warstwy płyt i izolacja wymuszają gęstszy lub inaczej zaprojektowany ruszt.
- Okładziny ścienne kotwione - rozstaw 625 mm pojawia się tu częściej niż w suficie, więc nie wolno zakładać, że obowiązuje ta sama siatka.
- Duże obciążenia punktowe - oprawy, głośniki, włazy i elementy serwisowe najlepiej planować osobno, a nie dopiero po przykręceniu płyt.
Jeżeli projektant podał inny układ niż 40 cm, traktuję go jako nadrzędny. To samo dotyczy systemów, w których producent jasno pokazuje dopuszczalne rozstawy dla danej klasy obciążenia. W takich przypadkach lepiej trzymać się dokumentacji niż próbować „ulepszać” konstrukcję po swojemu.
Co sprawdzić, zanim zamkniesz konstrukcję płytą
Zanim zakręcę ostatnią płytę, zawsze robię jeszcze jedną kontrolę. To moment, w którym najłatwiej wyłapać drobne rozjazdy, które później zamieniają się w większy problem. Jeśli wszystko zgadza się na tym etapie, konstrukcja zwykle pracuje bez niespodzianek.
- Czy profile tworzą jedną płaszczyznę i nie mają skręcenia.
- Czy rozstaw nośnych CD 60 odpowiada układowi płyt.
- Czy wieszaki nie są rozstawione zbyt rzadko.
- Czy pierwszy wieszak nie jest odsunięty od ściany bardziej niż powinien.
- Czy cięższe elementy mają przewidziane osobne podparcie.
- Czy użyte elementy pochodzą z jednego, spójnego systemu.
W praktyce najlepszy efekt daje prosta zasada: 40 cm traktuj jako punkt wyjścia, a nie jako uniwersalny przepis. Gdy układ płyt, obciążenie i dokumentacja systemowa mówią to samo, konstrukcja jest bezpieczna i przewidywalna. Jeśli coś się nie zgadza, nie zgaduj, tylko przelicz ruszt przed montażem płyt.
