Stal zmienia wymiary pod wpływem temperatury, a w budownictwie przekłada się to na szczelność, trwałość połączeń i bezpieczeństwo całego detalu. W tym artykule pokazuję, jak działa rozszerzalność cieplna stali, jak ją policzyć w praktyce oraz gdzie najczęściej pojawiają się problemy przy projektowaniu i montażu konstrukcji, dachów, fasad i połączeń z innymi materiałami.
Najważniejsze fakty o pracy stali przy zmianach temperatury
- Stal konstrukcyjna zwykle wydłuża się w tempie około 11–13 × 10^-6/K, ale dokładna wartość zależy od gatunku.
- Przy elemencie o długości 25 m i zmianie temperatury o 40°C przyrost długości wynosi około 12 mm.
- Jeśli element nie może się swobodnie przemieścić, wydłużenie zamienia się w naprężenia, a nie w „niewidoczny” ruch materiału.
- Stal i beton mają zbliżone parametry, dlatego dobrze współpracują w żelbecie, ale przy aluminium lub niektórych stalach nierdzewnych różnice stają się już istotne.
- W praktyce liczą się detale: dylatacje, punkty stałe, otwory podłużne, podpory przesuwne i poprawny zakres pracy uszczelnień.

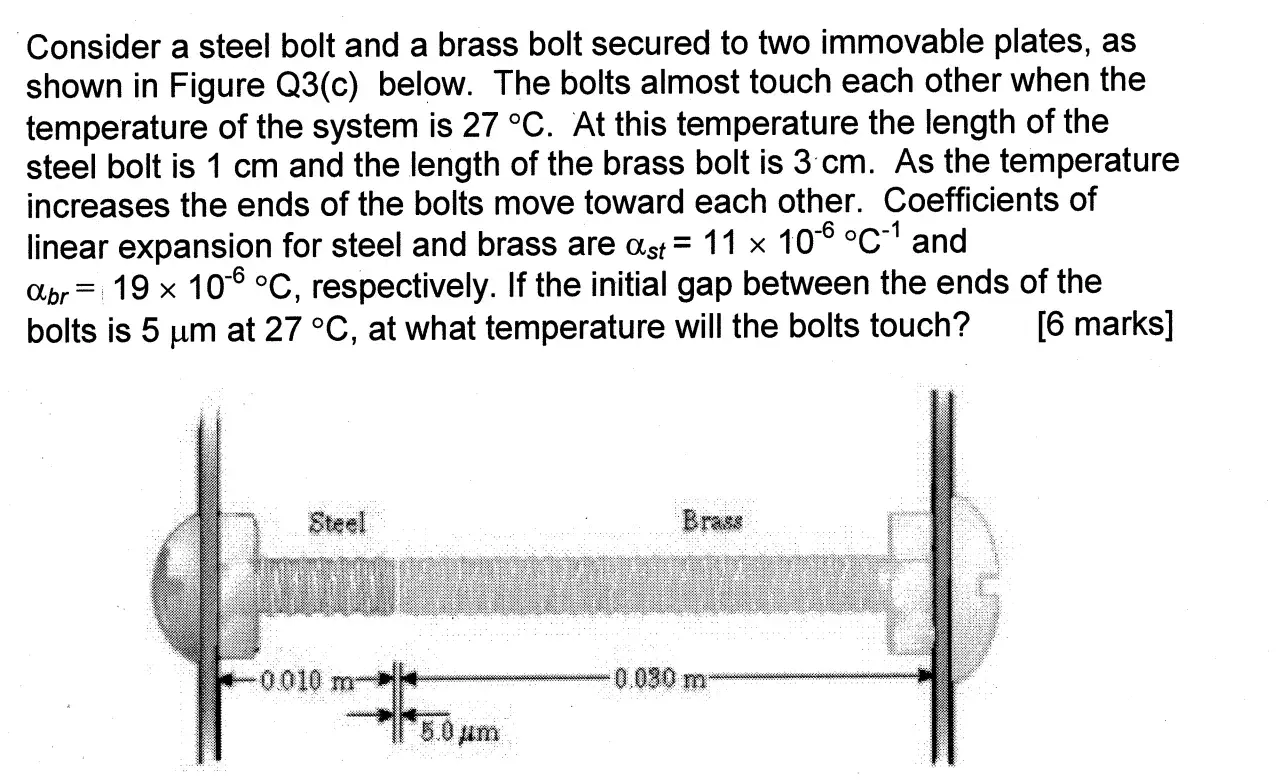

Jak stal zmienia długość wraz z temperaturą
W budownictwie najważniejsza jest liniowa zmiana wymiaru, bo to ona decyduje o tym, czy belka, profil albo szyna zachowają się przewidywalnie. Dla zwykłej stali konstrukcyjnej przyjmuje się zazwyczaj współczynnik w okolicach 11–13 × 10^-6/K, a dla części stali nierdzewnych wartości są wyraźnie wyższe, często około 16–17 × 10^-6/K.
Do prostych obliczeń używam wzoru ΔL = α × L × ΔT, gdzie ΔL to przyrost długości, α to współczynnik rozszerzalności, L to długość początkowa, a ΔT to zmiana temperatury. W praktyce ten wzór pozwala szybko sprawdzić, czy detal ma zapas ruchu, czy już na starcie pracuje na ściskaniu albo rozciąganiu.
Różnice między gatunkami nie są kosmetyczne. W stali nierdzewnej austenitycznej ruch bywa zauważalnie większy niż w stali węglowej, więc jeden „uniwersalny” luz montażowy nie zawsze wystarcza. To właśnie dlatego w projektach, które łączą różne metale, nie wolno zakładać, że wszystkie elementy zachowają się tak samo.
| Materiał | Typowy współczynnik liniowy | Co to oznacza w praktyce |
|---|---|---|
| Stal konstrukcyjna | 11–13 × 10^-6/K | Umiarkowany, dobrze przewidywalny ruch wymiarowy |
| Stal nierdzewna austenityczna | 16–17,3 × 10^-6/K | Większe wydłużenie, większa wrażliwość na detale połączeń |
| Stal ferrytyczna / martenzytyczna | około 9,9–11,7 × 10^-6/K | Bliżej stali węglowej, ale nadal trzeba sprawdzić gatunek |
| Beton | około 10–12 × 10^-6/K | Dlatego żelbet pracuje razem ze stalą względnie harmonijnie |
| Aluminium | około 23 × 10^-6/K | Rozszerza się niemal dwa razy bardziej niż stal |
Wniosek jest prosty: sama stal nie jest problemem. Problem zaczyna się wtedy, gdy projekt udaje, że ruch materiału nie istnieje. I właśnie do tego prowadzi następna sekcja.
Jak policzyć przyrost wymiaru na budowie
W praktyce nie trzeba robić z tego skomplikowanej analizy, jeśli chodzi o typowe elementy budowlane. Wystarczy dobrać rozsądny współczynnik, przyjąć rzeczywistą długość odcinka i oszacować temperaturę pracy. Ja zwykle liczę najpierw wariant prosty, a dopiero potem sprawdzam, czy detal ma odpowiedni zapas montażowy.
| Długość elementu | Zmiana temperatury | Przyrost długości przy α = 12 × 10^-6/K |
|---|---|---|
| 6 m | 30°C | 2,2 mm |
| 15 m | 40°C | 7,2 mm |
| 25 m | 40°C | 12,0 mm |
| 30 m | 50°C | 18,0 mm |
Najczęściej zaskakuje nie skala w skali całej konstrukcji, tylko to, jak szybko te milimetry kumulują się na długim odcinku. Belka o długości kilku metrów może wydawać się „sztywna”, ale w hali, dachu lub na fasadzie te same milimetry decydują o tym, czy po kilku sezonach nie pojawią się pęknięcia uszczelnień, skrzypienie połączeń albo wygięte okucia.
Warto też pamiętać o sytuacji skrajnej. Jeśli element jest całkowicie unieruchomiony, to nie ma gdzie oddać wydłużenia i pojawiają się naprężenia termiczne. Orientacyjnie można je oszacować z zależności σ = E × α × ΔT; dla stali i zmiany temperatury o 30°C daje to około 76 MPa. To wartość teoretyczna, ale dobrze pokazuje, jak szybko „mały ruch” zamienia się w duży problem konstrukcyjny.
Właśnie dlatego sam rachunek to dopiero początek. O tym, czy detal będzie działał, decyduje sposób jego podparcia i połączenia z resztą konstrukcji.
Dlaczego dylatacje i detale montażowe robią największą różnicę
W projektach stalowych najczęściej przegrywa nie materiał, tylko detal. Jeśli konstrukcja ma możliwość swobodnego przesuwu, rozszerzalność staje się zwykłym ruchem roboczym. Jeśli jest skręcona „na sztywno” z każdej strony, temperatura zaczyna pracować przeciwko połączeniom.
W praktyce zwracam uwagę przede wszystkim na cztery rozwiązania: dylatacje, czyli celowo pozostawione szczeliny; punkty stałe i punkty przesuwne, które porządkują kierunek ruchu; otwory podłużne w miejscach mocowania oraz elastyczne uszczelnienia, które znoszą ruch bez pękania. To są drobiazgi, ale właśnie one decydują, czy konstrukcja oddycha razem z temperaturą, czy zaczyna się klinować.
- Na długich dachach i elewacjach brak dylatacji zwykle kończy się pękaniem uszczelnień albo deformacją obróbek.
- Przy sztywnym zamocowaniu na obu końcach siły termiczne rosną bardzo szybko, nawet jeśli sam ruch w milimetrach wydaje się niewielki.
- Otworki podłużne nie są błędem wykonawczym, tylko świadomym sposobem na przejęcie ruchu.
- Uszczelniacz bez odpowiedniego zakresu pracy nie naprawi źle zaprojektowanego połączenia.
Najczęstszy błąd, który widzę w praktyce, to mylenie luzu montażowego z kontrolowanym ruchem konstrukcji. Luz przypadkowy bywa za mały, za duży albo umieszczony w złym miejscu. Kontrolowany ruch jest zaprojektowany od początku, więc nie psuje szczelności, nie wybija śrub i nie rozrywa obudowy po dwóch sezonach grzewczych.
Ten sam detal działa inaczej w zależności od tego, z czym stal jest połączona, dlatego warto porównać ją z innymi materiałami budowlanymi.
Stal, beton i aluminium nie reagują tak samo
Stal konstrukcyjna i beton mają zbliżone współczynniki rozszerzalności, dlatego w żelbecie współpracują stosunkowo dobrze. To jeden z powodów, dla których zbrojenie nie „walczy” z betonem przy zwykłych zmianach temperatury. Gdy jednak stal łączy się z aluminium, szkłem, tworzywem albo z materiałem o dużo większym ruchu wymiarowym, zaczyna się robić trudniej.
| Para materiałów | Ocena zgodności pracy termicznej | Wniosek praktyczny |
|---|---|---|
| Stal + beton | Dobra | Zwykle bezpieczne w żelbecie i elementach masywnych |
| Stal + aluminium | Słaba | Trzeba przewidzieć większy luz lub element ślizgowy |
| Stal + szkło / fasady lekkie | Ostrożna | Wymaga starannego doboru uszczelek i mocowań |
| Stal + stal nierdzewna austenityczna | Umiarkowana | Różnice są mniejsze niż przy aluminium, ale nadal istotne |
W konstrukcjach mieszanych problem zwykle nie leży w samym materiale, tylko w miejscu styku. Jeśli dwa elementy rozszerzają się inaczej, najszybciej pracuje połączenie, a nie cała bryła konstrukcji. Dlatego przy fasadach, dachach warstwowych, obudowach urządzeń i mocowaniach instalacji dobór materiału trzeba czytać razem z detalem montażowym, a nie osobno.
To też dobry moment, by przypomnieć o temperaturze otoczenia. Element stalowy nagrzany słońcem nie pracuje w tych samych warunkach co profil w cieniu, a przy dużych przeszkleniach, ciemnych powłokach i południowych elewacjach różnice potrafią być naprawdę odczuwalne. Właśnie dlatego kolejnym krokiem jest sprawdzenie, kiedy jedna średnia wartość już nie wystarcza.
Kiedy warto sięgnąć do karty materiałowej, a nie do jednej średniej
Średnia wartość współczynnika rozszerzalności jest wystarczająca do wielu typowych obliczeń, ale nie do wszystkich. Jeśli projekt dotyczy długiego elementu, wysokiej temperatury pracy albo połączenia kilku różnych materiałów, wolę sprawdzić kartę materiałową niż polegać na jednej „uniwersalnej” liczbie.
Najbardziej uważałbym w czterech sytuacjach:
- gdy długość elementu jest duża, a każdy milimetr ruchu ma znaczenie dla szczelności lub geometrii,
- gdy konstrukcja pracuje w szerokim zakresie temperatur, od mrozu po silne nagrzanie słońcem,
- gdy łączysz stal z aluminium, szkłem, tworzywem albo innym materiałem o wyraźnie innym współczynniku,
- gdy w grę wchodzą stale nierdzewne, żaroodporne lub specjalne stopy, których zachowanie różni się od klasycznej stali konstrukcyjnej.
Warto też pamiętać, że współczynnik nie jest idealnie stały w każdej temperaturze. Dla zwykłych robót budowlanych to najczęściej wystarczy, ale przy bardziej wymagających detalach technicznych lepiej sprawdzić zakres pracy materiału, zamiast zakładać, że jedna wartość obowiązuje zawsze i wszędzie. To szczególnie ważne w elementach z dużą odpowiedzialnością eksploatacyjną: obudowach urządzeń, konstrukcjach przemysłowych, mostach, długich dachach i instalacjach, które mają pracować latami bez rozszczelnienia.
Ja traktuję to prosto: im dłuższy element i im większa różnica temperatur, tym mniej miejsca na skróty myślowe. Jeśli projekt ma przetrwać więcej niż jeden sezon, ten etap naprawdę warto zrobić rzetelnie.
Co sprawdzić przed zamknięciem detalu stalowego
Przed zatwierdzeniem rozwiązania sprawdzam zawsze trzy rzeczy: ile element może się wydłużyć, gdzie to wydłużenie ma się odbyć i czy połączenia przyjmą ten ruch bez uszkodzenia. Jeśli odpowiedź na którykolwiek z tych punktów jest niejasna, detal wymaga poprawki, a nie kosmetycznego dopisku w opisie.
- Czy długość odcinka i zakres temperatur zostały policzone, a nie tylko „oszacowane na oko”.
- Czy przewidziano punkty stałe i przesuwne w logicznych miejscach konstrukcji.
- Czy luz w mocowaniach odpowiada realnemu ruchowi, a nie jedynie tolerancji wykonawczej.
- Czy materiały po obu stronach połączenia mają zbliżoną rozszerzalność, czy trzeba dodać element kompensujący.
- Czy uszczelnienia, obróbki i okucia mają zakres pracy zgodny z obliczonym przemieszczeniem.
Jeżeli potraktujesz rozszerzalność jako normalny warunek pracy konstrukcji, a nie jako kłopot, projekt staje się po prostu lepszy. W praktyce oszczędza to reklamacji, pękających połączeń i niepotrzebnych napraw, które zwykle kosztują więcej niż sam staranny detal na etapie projektu.
