Aby sprawnie wytyczyć budynek, przygotuj projekt, pozwolenie, mapę i oczyść działkę
- Geodeta potrzebuje przede wszystkim projektu zagospodarowania działki, pozwolenia na budowę oraz aktualnej mapy do celów projektowych.
- Inwestor musi przekazać geodecie informacje o przeszkodach na działce i specyfice terenu.
- Działka powinna być uprzątnięta, a materiały do stabilizacji punktów (paliki, deski) przygotowane.
- Obecność kierownika budowy podczas tyczenia jest kluczowa dla koordynacji prac.
- Tyczenie kończy się wpisem do dziennika budowy i wydaniem szkicu tyczenia, co formalnie rozpoczyna budowę.
Precyzyjne wytyczenie budynku: fundament Twojej inwestycji
Geodezyjne wytyczenie budynku to absolutnie kluczowy moment dla powodzenia całej inwestycji. To właśnie na tym etapie przyszły obiekt zostaje przeniesiony z papierowego projektu na grunt, z zachowaniem wszelkich wymiarów, orientacji i poziomów. Można śmiało powiedzieć, że jest to fundament, na którym opiera się cała dalsza budowa. Bez precyzyjnego tyczenia, ryzyko błędów konstrukcyjnych, niezgodności z projektem, a nawet problemów prawnych, jest ogromne. Dlatego tak ważne jest, aby podejść do tego zadapu z należytą starannością i przygotowaniem.
Czym jest tyczenie geodezyjne i dlaczego nie można go pominąć?
Tyczenie geodezyjne to nic innego jak precyzyjne oznaczenie w terenie lokalizacji i wymiarów obiektu budowlanego zgodnie z zatwierdzonym projektem. Geodeta, posługując się specjalistycznym sprzętem, wyznacza na działce główne osie konstrukcyjne, narożniki budynku oraz stały punkt wysokościowy, czyli tak zwany reper. Jest to wymóg Prawa budowlanego i nie można go pominąć. Pominięcie tego etapu lub jego nieprawidłowe wykonanie może skutkować poważnymi konsekwencjami, od konieczności rozbiórki części konstrukcji, po problemy z odbiorem budynku i jego legalizacją.
Kto odpowiada za zlecenie prac geodecie: inwestor czy kierownik budowy?
W praktyce często to inwestor kontaktuje się z geodetą i zleca prace. Formalnie jednak, zgodnie z Prawem budowlanym, obowiązek zapewnienia wytyczenia obiektu w terenie spoczywa na kierowniku budowy. W przypadku, gdy kierownik budowy nie został jeszcze powołany, odpowiedzialność ta spada na inwestora. Niezależnie od tego, kto formalnie zleca pracę, kluczowa jest ścisła współpraca między inwestorem, kierownikiem budowy a geodetą. To gwarantuje, że wszystkie strony mają pełną wiedzę o projekcie i oczekiwaniach.
Moment rozpoczęcia budowy: rola wpisu geodety w dzienniku budowy
Tyczenie obiektu jest jedną z pierwszych czynności, które należy wykonać po uzyskaniu ostatecznej decyzji o pozwoleniu na budowę lub skutecznym zgłoszeniu budowy. Z punktu widzenia formalnego, to właśnie wpis geodety do dziennika budowy stanowi formalne potwierdzenie wykonania tyczenia i jest oficjalnym momentem rozpoczęcia prac budowlanych. Bez tego wpisu, ekipa budowlana nie powinna rozpoczynać prac ziemnych, a wszelkie wykonane wcześniej czynności mogą zostać uznane za nielegalne.
Co musisz przygotować dla geodety: kompletna lista dokumentów i informacji
Aby prace geodezyjne przebiegły sprawnie i bez zbędnych opóźnień, kluczowe jest odpowiednie przygotowanie. Jako inwestor, masz obowiązek dostarczyć geodecie komplet niezbędnych dokumentów oraz przekazać mu istotne informacje o działce i projekcie. Poniżej przedstawiam kompleksową listę kontrolną, która pomoże Ci się przygotować.
Dokumenty, bez których geodeta nie rozpocznie pracy
Istnieje kilka fundamentalnych dokumentów, które geodeta musi otrzymać, zanim w ogóle pomyśli o rozpoczęciu prac. Bez nich, jego praca będzie niemożliwa lub niezgodna z prawem. Upewnij się, że masz je wszystkie w gotowości.
Projekt budowlany który jego element jest kluczowy?
Projekt budowlany to serce Twojej inwestycji. Dla geodety najważniejsza jest część dotycząca projektu zagospodarowania działki lub terenu. To właśnie w nim znajdują się dokładne wymiary, kształt oraz precyzyjna lokalizacja budynku na działce, a także wszelkie inne elementy, które mają zostać wytyczone, np. przyłącza, podjazdy czy tarasy. Dodatkowo, geodeta będzie potrzebował rzutów fundamentów oraz rzutów parteru, aby precyzyjnie wyznaczyć osie konstrukcyjne i punkty charakterystyczne przyszłego obiektu.
Pozwolenie na budowę ostateczny sygnał do startu
Ostateczna decyzja o pozwoleniu na budowę (lub potwierdzenie przyjęcia zgłoszenia budowy, jeśli dotyczy) jest dokumentem absolutnie niezbędnym. To on stanowi potwierdzenie legalności Twojej inwestycji i daje zielone światło do rozpoczęcia wszelkich prac budowlanych, w tym tyczenia. Bez tego dokumentu geodeta nie może wykonać wpisu do dziennika budowy, co oznacza, że formalnie budowa nie może się rozpocząć.
Mapa do celów projektowych fundament pracy geodety i architekta
Mapa do celów projektowych to podstawa, na której architekt tworzy projekt zagospodarowania terenu. Dla geodety jest to również punkt wyjścia do wszystkich prac terenowych. Musi być ona aktualna i zawierać wszystkie niezbędne elementy, takie jak granice działki, istniejące obiekty, uzbrojenie terenu oraz rzeźbę terenu. Upewnij się, że mapa, którą posiadasz, nie jest przestarzała, ponieważ może to prowadzić do poważnych błędów w tyczeniu.
Wypis i wyrys z ewidencji gruntów kiedy będzie dodatkowo potrzebny?
Wypis i wyrys z ewidencji gruntów nie zawsze są wymagane do samego tyczenia, ale czasem mogą być potrzebne, zwłaszcza w sytuacjach, gdy istnieją jakiekolwiek wątpliwości co do przebiegu granic działki, jej powierzchni czy klasyfikacji gruntów. Geodeta może poprosić o ten dokument, aby upewnić się co do stanu prawnego i faktycznego nieruchomości, co jest szczególnie ważne w przypadku sporów granicznych lub niejasnych zapisów w księgach wieczystych.
Informacje, które usprawnią pracę w terenie
Poza dokumentami, równie ważne jest przekazanie geodecie kluczowych informacji, które usprawnią jego pracę w terenie i pozwolą uniknąć niespodzianek:
- Co dokładnie ma być wytyczone: Upewnij się, że jasno określiłeś, które elementy projektu mają zostać wytyczone czy to tylko obrys budynku, czy również inne obiekty, takie jak ogrodzenie, podjazd, taras czy przyłącza.
- Wszelkie przeszkody na działce: Poinformuj geodetę o wszelkich potencjalnych przeszkodach, takich jak stare fundamenty, pozostałości po poprzednich budynkach, duże drzewa, studnie, szamba, a także o przebiegu istniejących instalacji podziemnych (woda, prąd, gaz, kanalizacja). Nawet pozornie nieistotne elementy mogą wpłynąć na przebieg prac.
- Specyfika terenu: Zwróć uwagę na wszelkie nietypowe cechy terenu, np. znaczne nachylenie, podmokłe obszary czy specyficzny rodzaj gruntu.
- Oczekiwania inwestora: Jeśli masz jakieś specjalne życzenia dotyczące sposobu tyczenia lub konkretnych punktów odniesienia, omów je z geodetą z wyprzedzeniem.
Jak przygotować działkę do tyczenia: Twoje obowiązki jako inwestora
Samo dostarczenie dokumentów to tylko część Twoich obowiązków. Równie ważne jest odpowiednie przygotowanie terenu. Pamiętaj, że geodeta potrzebuje swobodnego dostępu do całej działki, aby precyzyjnie wykonać pomiary i oznaczenia.

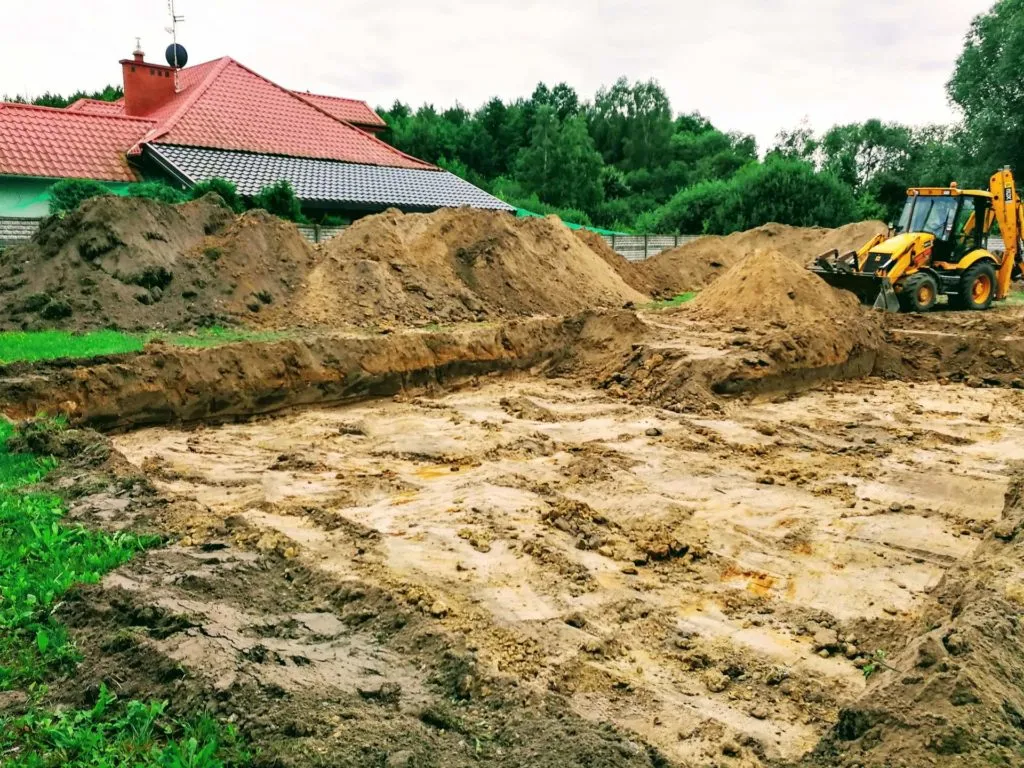

Porządek na placu budowy: Jak przygotować teren do pomiarów?
Przed przyjazdem geodety, upewnij się, że działka jest odpowiednio przygotowana. Oznacza to przede wszystkim uprzątnięcie terenu z wszelkich przeszkód, które mogłyby utrudnić pomiary. Usuń wysokie chwasty, krzaki, gałęzie, gruz, czy inne zbędne przedmioty. Im bardziej uporządkowany teren, tym szybciej i precyzyjniej geodeta będzie mógł wykonać swoją pracę. Swobodny dostęp do każdego punktu działki jest absolutnie kluczowy.
Niezbędne materiały: Czy musisz kupić paliki i deski?
Tak, w wielu przypadkach inwestor jest proszony o zapewnienie materiałów do stabilizacji punktów tyczenia. Najczęściej są to drewniane paliki (kołki) oraz deski, które posłużą do budowy tak zwanych ław ciesielskich. Liczba i rodzaj materiałów zależą od wielkości i skomplikowania budynku, dlatego zawsze warto skonsultować to z geodetą z wyprzedzeniem. Zazwyczaj potrzebne są paliki o długości około 50-70 cm oraz deski o długości 1-2 metrów.
Koordynacja jest kluczowa: Dlaczego obecność kierownika budowy jest tak ważna?
Podkreślam to zawsze moim klientom: obecność kierownika budowy w dniu tyczenia jest absolutnie kluczowa. To on jest odpowiedzialny za prawidłowe wykonanie prac budowlanych i to on będzie nadzorował ekipę. Jego obecność podczas tyczenia pozwala na bieżąco wyjaśniać wszelkie wątpliwości, koordynować działania i upewnić się, że wytyczone punkty są zgodne z jego wizją realizacji projektu. Wspólne oględziny wytyczonego terenu przez geodetę, inwestora i kierownika budowy minimalizują ryzyko przyszłych nieporozumień.
Proces tyczenia krok po kroku: co robi geodeta na Twojej działce?
Zrozumienie, co dokładnie dzieje się podczas tyczenia, pomoże Ci lepiej przygotować się do tego etapu i świadomie nadzorować prace. Proces ten można podzielić na dwa główne etapy: pracę biurową i pracę w terenie.
Etap 1: Praca biurowa analiza dokumentacji i precyzyjne obliczenia
Zanim geodeta pojawi się na Twojej działce, czeka go sporo pracy za biurkiem. Na tym etapie analizuje dostarczoną dokumentację projekt budowlany, mapę do celów projektowych, pozwolenie na budowę. Wykonuje precyzyjne obliczenia geodezyjne, które pozwolą mu przenieść dane z projektu na grunt z najwyższą dokładnością. Ten etap zajmuje zazwyczaj od 2 do 3 dni roboczych, w zależności od złożoności projektu.
Etap 2: Praca w terenie co dokładnie dzieje się na Twojej działce?
Po zakończeniu prac biurowych, geodeta jest gotowy do działania w terenie. Uzbrojony w precyzyjny sprzęt pomiarowy, taki jak tachimetr czy odbiornik GNSS, przystępuje do wyznaczania kluczowych punktów Twojego przyszłego domu.
Główne osie konstrukcyjne i narożniki jak powstaje zarys Twojego domu?
Na tym etapie geodeta wyznacza główne osie konstrukcyjne budynku, które stanowią szkielet przyszłej konstrukcji. Oznacza również punkty narożne budynku, a także ewentualne punkty charakterystyczne, takie jak załamania ścian czy osie kominów. W ten sposób na działce powstaje fizyczny zarys przyszłego domu, widoczny za pomocą palików, sznurków lub ław ciesielskich.
Reper wysokościowy (punkt „zero”) dlaczego jest tak istotny dla całej budowy?
Jednym z najważniejszych punktów wyznaczanych przez geodetę jest tak zwany reper wysokościowy, czyli punkt „zero”. Jest to stały punkt odniesienia, zazwyczaj oznaczony w bezpiecznym miejscu poza obrysem przyszłych wykopów, do którego odnoszone będą wszystkie poziomy wysokościowe na budowie. Dzięki niemu ekipa budowlana będzie mogła precyzyjnie wykonać wykopy, fundamenty i kolejne kondygnacje, zachowując prawidłowe wysokości i spadki. Bez stabilnego reperu, ryzyko błędów wysokościowych jest bardzo duże.

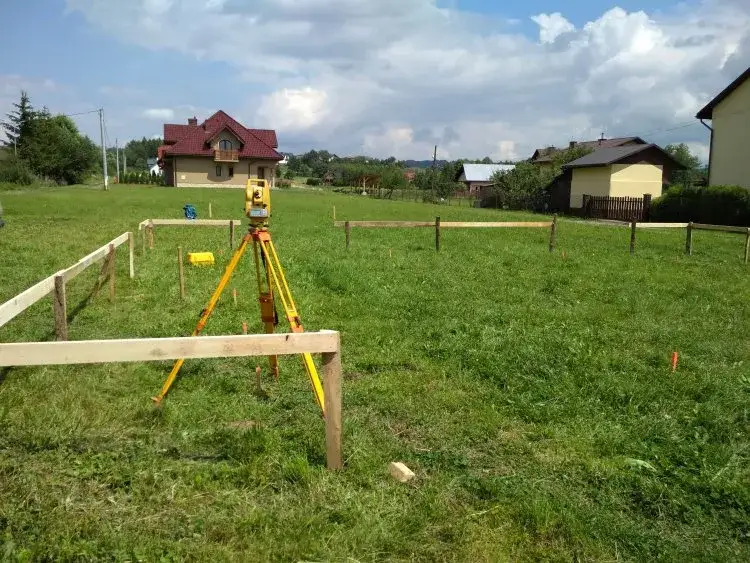

Metoda ław ciesielskich vs. metoda kołkowa która jest lepsza i dlaczego?
Do tyczenia budynków geodeci stosują dwie główne metody:
| Metoda tyczenia | Charakterystyka i zalety |
|---|---|
| Metoda ław ciesielskich (drutowych) | Polega na wbijaniu palików i montowaniu na nich poziomych desek (ław), na których zaznacza się osie budynku. Między ławami rozciąga się druty lub sznurki, które precyzyjnie wyznaczają obrys. Jest to metoda najdokładniejsza i najbardziej polecana, ponieważ ławy są stabilne i pozwalają na odtworzenie osi budynku nawet po wykonaniu wykopów, co jest niezwykle ważne dla dalszych prac. |
| Metoda kołkowa | Polega na wbijaniu pojedynczych palików (kołków) bezpośrednio w ziemię w miejscach narożników i osi budynku. Jest to metoda szybsza i tańsza, ale mniej precyzyjna i mniej trwała. Kołki łatwo uszkodzić lub przesunąć, a po wykonaniu wykopów osie budynku stają się niewidoczne, co wymaga ponownego tyczenia lub dodatkowych pomiarów. Stosowana jest głównie przy mniejszych, mniej skomplikowanych obiektach. |
Z mojego doświadczenia wynika, że zawsze warto zainwestować w metodę ław ciesielskich. Choć początkowo może wydawać się droższa, w dłuższej perspektywie oszczędza czas i pieniądze, minimalizując ryzyko błędów.
Ile to potrwa? Realny czas oczekiwania na wytyczenie budynku
Wielu inwestorów zastanawia się, ile czasu zajmie tyczenie. Jak wspomniałem, praca biurowa geodety (analiza dokumentacji i obliczenia) to zazwyczaj 2-3 dni robocze. Natomiast same prace terenowe, czyli fizyczne wytyczenie budynku na działce, trwają zazwyczaj od kilku godzin do jednego dnia roboczego, najczęściej w przedziale 2-5 godzin, w zależności od wielkości i skomplikowania obiektu oraz warunków terenowych. Warto to uwzględnić w harmonogramie prac.
Dokumenty po tyczeniu: co otrzymasz od geodety?
Po zakończeniu prac terenowych i biurowych, geodeta przygotuje dla Ciebie dwa kluczowe dokumenty, które są potwierdzeniem wykonania tyczenia i zielonym światłem dla dalszych prac.
Szkic tyczenia mapa Twojej inwestycji w terenie
Szkic tyczenia to dokument graficzny, który otrzymasz od geodety. Zawiera on rysunek wytyczonych obiektów (np. budynku, przyłączy), ich wymiary, odległości od granic działki oraz wszelkie miary kontrolne. Jest to niejako mapa Twojej inwestycji w terenie, która potwierdza, że tyczenie zostało wykonane zgodnie z projektem. Szkic ten jest ważnym dokumentem, który warto przechowywać wraz z resztą dokumentacji budowlanej.
Wpis do dziennika budowy formalne potwierdzenie i zielone światło dla ekipy budowlanej
Najważniejszym formalnym potwierdzeniem wykonania tyczenia jest wpis geodety do dziennika budowy. Wpis ten zawiera datę wykonania tyczenia, opis wytyczonych elementów, zastosowaną metodę oraz podpis uprawnionego geodety. Dopiero po dokonaniu tego wpisu ekipa budowlana może legalnie rozpocząć dalsze prace ziemne, takie jak wykopy pod fundamenty. Jest to sygnał, że budowa oficjalnie ruszyła.
Uniknij opóźnień: najczęstsze błędy przy tyczeniu budynku
Jako geodeta, często spotykam się z sytuacjami, które mogłyby być uniknięte, gdyby inwestorzy byli lepiej przygotowani. Poniżej przedstawiam najczęstsze błędy, które mogą prowadzić do opóźnień i dodatkowych kosztów.
Niekompletna dokumentacja cichy zabójca harmonogramu
To chyba najczęstszy problem. Brak któregokolwiek z wymaganych dokumentów czy to projektu zagospodarowania, czy ostatecznego pozwolenia na budowę uniemożliwia geodecie rozpoczęcie pracy. Czasem drobne braki, jak brak rzutów fundamentów, mogą wymusić dodatkowe wizyty i opóźnić cały proces. Zawsze upewnij się, że masz kompletny zestaw dokumentów, zanim umówisz się z geodetą.
Brak komunikacji z geodetą i kierownikiem budowy
Brak jasnej i regularnej komunikacji to prosta droga do nieporozumień. Niezrozumienie oczekiwań, brak informacji o specyfice działki, czy też brak obecności kierownika budowy podczas tyczenia, mogą prowadzić do błędów, które później trudno naprawić. Bądź w stałym kontakcie z geodetą i kierownikiem budowy, zadawaj pytania i upewnij się, że wszyscy rozumieją swoje role i zakres prac.
Ignorowanie stanu faktycznego działki a dane w projekcie
Projekt to jedno, a rzeczywistość na działce to drugie. Czasem zdarza się, że na działce znajdują się elementy, które nie zostały uwzględnione w projekcie (np. stare fundamenty, niezinwentaryzowane instalacje podziemne) lub teren ma inne nachylenie niż zakładano. Ignorowanie tych rozbieżności i niepoinformowanie o nich geodety może skutkować koniecznością zmiany projektu, ponownego tyczenia, a w skrajnych przypadkach nawet kolizjami z istniejącą infrastrukturą. Zawsze zgłaszaj geodecie wszelkie odstępstwa od projektu, które zauważysz na działce.
Co po tyczeniu? Kolejne etapy budowy i rola geodety
Wytyczenie budynku to dopiero początek Twojej budowlanej przygody. Po tym etapie następuje szereg kolejnych prac, a rola geodety nie kończy się na wbiciu pierwszych palików.
Od wytyczenia do wykopów przekazanie terenu ekipie budowlanej
Po wpisie geodety do dziennika budowy i przekazaniu szkicu tyczenia, teren jest formalnie przygotowany do rozpoczęcia prac ziemnych. Ekipa budowlana może przystąpić do wykonywania wykopów pod fundamenty, kierując się wytyczonymi osiami i reperem wysokościowym. To moment, w którym projekt zaczyna nabierać realnych kształtów na Twojej działce.
Przeczytaj również: Koszty biegłego geodety w sądzie: Od 1500 zł. Jak nie przepłacić?
Rola geodety na dalszych etapach: czy to Wasze ostatnie spotkanie?
Absolutnie nie! Tyczenie to nie ostatnie spotkanie z geodetą. Jego rola jest kluczowa również na dalszych etapach budowy. Przede wszystkim, geodeta będzie potrzebny do wykonania geodezyjnej inwentaryzacji powykonawczej. Jest to pomiar wszystkich obiektów, które powstały na działce (budynku, przyłączy, utwardzeń) po zakończeniu budowy. Inwentaryzacja ta jest niezbędna do uzyskania pozwolenia na użytkowanie budynku i jego odbioru. W niektórych przypadkach geodeta może być również potrzebny do kontroli prawidłowości wykonania poszczególnych elementów konstrukcyjnych w trakcie budowy.
