Rozpoczynając budowę domu, stajesz przed wieloma ważnymi decyzjami i etapami formalnymi. Jednym z kluczowych momentów, który stanowi fundament dla całej dalszej inwestycji, jest tyczenie budynku przez geodetę. Ten artykuł stanowi kompleksową listę kontrolną dokumentów i praktycznych wskazówek, niezbędnych do przygotowania się na wizytę geodety. Właściwe przygotowanie to gwarancja sprawnego i bezbłędnego startu budowy, co pozwoli Ci uniknąć niepotrzebnych opóźnień i kosztownych poprawek.
Kompletna lista dokumentów dla geodety klucz do sprawnego tyczenia domu
- Projekt budowlany (PZT, rzuty fundamentów/parteru) jest podstawowym źródłem informacji dla geodety.
- Ostateczne pozwolenie na budowę to formalne zielone światło do rozpoczęcia prac geodezyjnych.
- Dziennik budowy musi być udostępniony geodecie w celu dokonania obowiązkowego wpisu potwierdzającego tyczenie.
- Proces tyczenia obejmuje analizę dokumentacji, wyznaczenie osi budynku i reperu wysokościowego na działce.
- Inwestor powinien przygotować działkę, zapewnić dostęp i rozważyć obecność kierownika budowy podczas tyczenia.
- Ławy ciesielskie służą do utrwalenia wyznaczonych punktów, umożliwiając odtworzenie osi po wykopach.
Co to jest tyczenie geodezyjne i dlaczego nie można go pominąć?
Tyczenie geodezyjne budynku to nic innego jak przeniesienie projektu architektoniczno-budowlanego z papieru na grunt. Geodeta, posługując się precyzyjnym sprzętem pomiarowym, wyznacza na działce dokładne położenie przyszłego obiektu, jego osie konstrukcyjne oraz poziom wysokościowy. Jest to absolutnie obowiązkowy etap budowy, regulowany przepisami prawa budowlanego. Bez prawidłowo wykonanego tyczenia nie można rozpocząć prac ziemnych i fundamentowych, ponieważ stanowi ono fundament dla wszystkich dalszych działań. To właśnie dzięki niemu masz pewność, że Twój dom powstanie dokładnie tam, gdzie został zaprojektowany, i będzie zgodny z wydanym pozwoleniem na budowę.
Konsekwencje błędów na tym etapie: Jak uniknąć kosztownych poprawek?
Z mojego doświadczenia wiem, że błędy popełnione na etapie tyczenia geodezyjnego mogą okazać się niezwykle kosztowne i problematyczne. Niewłaściwe wytyczenie budynku, nawet o kilka centymetrów, może skutkować niezgodnością z projektem budowlanym, a co za tym idzie, z warunkami pozwolenia na budowę. W skrajnych przypadkach może to prowadzić do konieczności rozbiórki części lub całości już wykonanych fundamentów, co generuje ogromne koszty i opóźnienia. Co więcej, niezgodność z projektem może uniemożliwić uzyskanie pozwolenia na użytkowanie obiektu. Dlatego tak kluczowa jest precyzja i odpowiednie przygotowanie dokumentacji oraz działki, by geodeta mógł wykonać swoją pracę bezbłędnie.
Lista kontrolna: Dokumenty niezbędne dla geodety
Projekt Budowlany: Mapa Twojej inwestycji, bez której geodeta nie ruszy z miejsca
Projekt budowlany (architektoniczno-budowlany) to absolutna podstawa, bez której geodeta nie jest w stanie rozpocząć pracy. To w nim zawarte są wszystkie kluczowe informacje o Twoim przyszłym domu: jego wymiary, kształt, usytuowanie na działce, a także szczegóły konstrukcyjne. Geodeta potrzebuje tego dokumentu do dokładnej analizy i przygotowania danych niezbędnych do precyzyjnych pomiarów terenowych. Bez niego nie ma możliwości prawidłowego przeniesienia zamierzenia projektowego na grunt.
Projekt Zagospodarowania Działki (PZT): Klucz do prawidłowej lokalizacji budynku
Projekt Zagospodarowania Działki (PZT) jest dokumentem, który określa dokładne umiejscowienie budynku na Twojej działce. Zawiera informacje o odległościach od granic działki, innych obiektów istniejących lub projektowanych, a także o przebiegu mediów. To właśnie na podstawie PZT geodeta precyzyjnie przenosi projekt w teren, zapewniając, że budynek zostanie posadowiony zgodnie z przepisami prawa budowlanego i warunkami zabudowy. Błędy na tym etapie mogą skutkować koniecznością zmiany projektu lub nawet jego rozbiórki, dlatego PZT jest niezmiernie ważny.
Rzuty fundamentów i parteru: Co dokładnie geodeta z nich wyczyta?
Rzuty fundamentów i/lub rzut parteru to dla geodety swoista instrukcja, która pozwala mu na dokładne wyznaczenie osi konstrukcyjnych lub zewnętrznych krawędzi ścian budynku. Na tych rzutach znajdują się precyzyjne wymiary i odległości, które są niezbędne do prawidłowego przeniesienia obrysu budynku na grunt. Geodeta analizuje je, aby wiedzieć, które punkty i linie są kluczowe do wytyczenia, zapewniając, że fundamenty zostaną wykonane w odpowiednim miejscu i z właściwymi wymiarami.
Ostateczne Pozwolenie na Budowę: Oficjalne zielone światło do działania
Ostateczna decyzja o pozwoleniu na budowę to formalne potwierdzenie, że Twoja inwestycja jest legalna i możesz rozpocząć prace budowlane. Bez tego dokumentu geodeta nie może przystąpić do tyczenia, ponieważ byłoby to niezgodne z prawem. Jest to swoiste "zielone światło", które uprawnia do rozpoczęcia wszelkich działań na placu budowy, w tym również tych geodezyjnych. Upewnij się, że decyzja jest prawomocna, zanim umówisz się na tyczenie.
Jak krok po kroku przebiega tyczenie budynku?
Etap 1: Analiza dokumentacji, czyli praca geodety, której nie widzisz
Pierwszy etap pracy geodety, choć niewidoczny dla inwestora, jest niezwykle ważny. Odbywa się on w biurze i polega na szczegółowej analizie otrzymanego od Ciebie projektu budowlanego. Geodeta studiuje rzuty, przekroje i PZT, aby zrozumieć geometrię budynku i jego usytuowanie. Na tej podstawie przygotowuje dane numeryczne i współrzędne, które posłużą mu do precyzyjnych pomiarów w terenie. To właśnie tutaj planuje, które punkty i osie będą kluczowe do wytyczenia.
Etap 2: Prace w terenie: Co oznaczają kolorowe paliki i ławy ciesielskie?

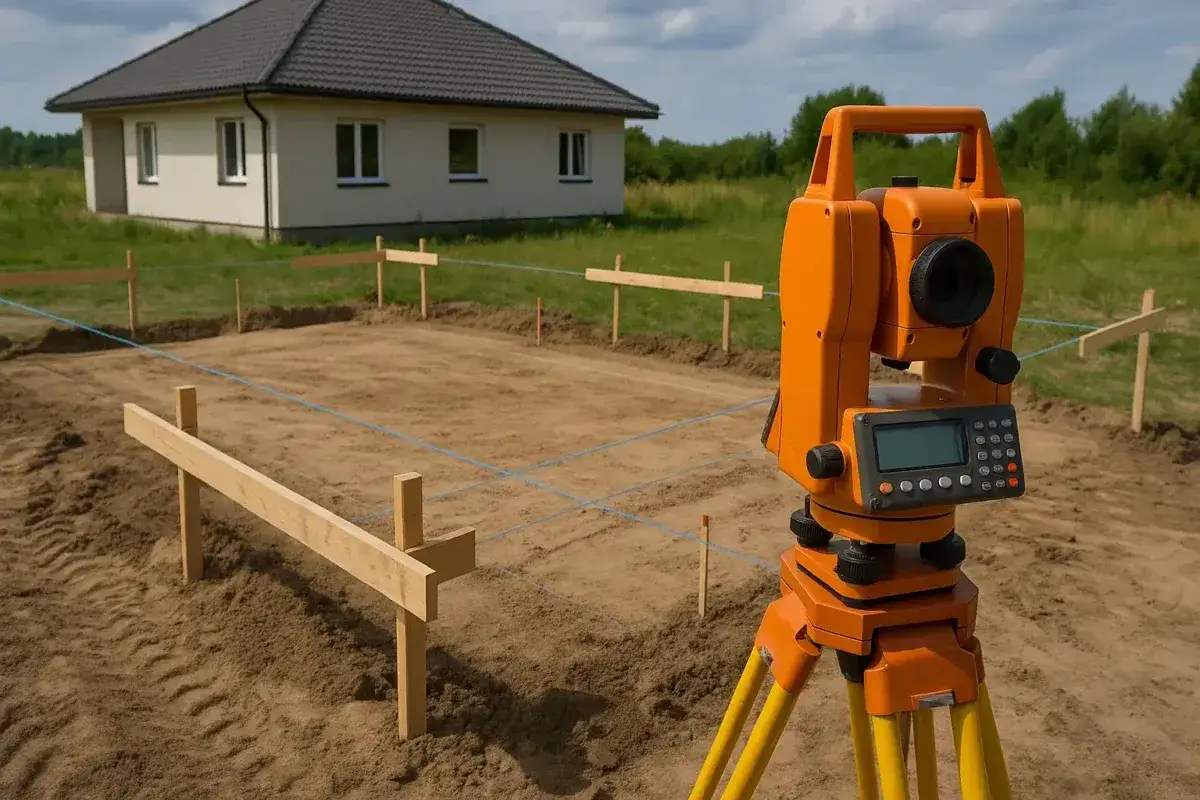

Po przygotowaniu danych geodeta wyrusza na działkę, wyposażony w specjalistyczny sprzęt, taki jak tachimetr elektroniczny czy odbiornik GPS. Jego zadaniem jest precyzyjne przeniesienie projektu na grunt. Wyznacza główne osie lub narożniki budynku, które są następnie oznaczane za pomocą drewnianych palików, metalowych szpilek lub specjalnych znaczników. Ważnym elementem są również ławy ciesielskie (czasem nazywane ławami drutowymi). To drewniane konstrukcje, zazwyczaj zbudowane poza obrysem przyszłego wykopu, na których geodeta utrwala wyznaczone osie. Dzięki nim, nawet po wykonaniu wykopu, osie budynku można łatwo odtworzyć, co jest nieocenione dla wykonawcy.
Etap 3: Wyznaczenie „punktu zero”: Dlaczego reper wysokościowy jest tak ważny?
Kolejnym kluczowym elementem tyczenia jest wyznaczenie reperu wysokościowego, czyli tak zwanego "punktu zero". Jest to stały punkt w terenie, który stanowi referencyjny poziom wysokości dla całej budowy. Najczęściej odpowiada on poziomowi gotowej posadzki parteru. Geodeta oznacza ten punkt w sposób trwały (np. na istniejącym elemencie, jak mur, lub specjalnym paliku), tak aby wykonawca mógł się do niego odnieść podczas prac ziemnych i fundamentowych. Reper wysokościowy to gwarancja, że Twój dom będzie miał odpowiednią wysokość w stosunku do terenu i innych obiektów.
Etap 4: Wpis do dziennika budowy: Formalne potwierdzenie, na które musisz zwrócić uwagę
Po zakończeniu wszystkich prac terenowych, geodeta ma obowiązek dokonania stosownego wpisu w dzienniku budowy. Wpis ten zawiera informacje o dacie tyczenia, zakresie wykonanych prac oraz dane geodety. Jest to niezwykle ważny dokument, który stanowi formalne potwierdzenie wykonania tyczenia zgodnie z przepisami. Musisz zwrócić na niego szczególną uwagę, ponieważ bez tego wpisu późniejszy odbiór budynku może być niemożliwy. To dowód dla organów nadzoru budowlanego, że jeden z kluczowych etapów budowy został zrealizowany prawidłowo i przez uprawnionego specjalistę.
Twoja rola w procesie: Co przygotować przed wizytą geodety?
Przygotowanie działki: Jak ułatwić pracę specjaliście i przyspieszyć proces?
Jako inwestor masz kilka obowiązków, które ułatwią pracę geodecie i przyspieszą cały proces. Przede wszystkim zapewnij swobodny dostęp do działki. W miarę możliwości, teren, na którym ma być tyczony budynek, powinien być uprzątnięty z wszelkich przeszkód wysokiej trawy, krzaków, składowanych materiałów budowlanych czy gruzu. Takie przygotowanie pozwala geodecie na swobodne poruszanie się i wykonywanie precyzyjnych pomiarów, minimalizując ryzyko błędów i niepotrzebnych opóźnień.
Koordynacja z kierownikiem budowy: Dlaczego jego obecność jest niezbędna?
Z mojego doświadczenia wynika, że obecność kierownika budowy w trakcie tyczenia jest wysoce zalecana, a w wielu przypadkach wręcz wymagana. Kierownik budowy to osoba odpowiedzialna za prawidłową realizację prac i to on będzie bezpośrednio korzystał z wytyczonych punktów. Przed zleceniem prac geodecie warto skonsultować z kierownikiem budowy, co dokładnie ma być tyczone czy osie konstrukcyjne, czy może zewnętrzne krawędzie ścian. Tę informację należy przekazać geodecie, aby uniknąć nieporozumień i zapewnić spójność z planem realizacji budowy.
Materiały na ławy ciesielskie: Czy to Twój obowiązek?
Kwestia przygotowania materiałów na ławy ciesielskie (deski, kołki, gwoździe) nie zawsze jest jednoznaczna i zależy od ustaleń z geodetą. Czasami geodeta przyjeżdża z własnymi materiałami, innym razem oczekuje, że zostaną one zapewnione przez inwestora lub wykonawcę. Dlatego niezwykle ważne jest, aby ustalić tę kwestię bezpośrednio z geodetą przed rozpoczęciem prac. Unikniesz w ten sposób niepotrzebnych przestojów i konieczności szybkiego organizowania materiałów w ostatniej chwili.
Najczęstsze błędy i pułapki: Jak uniknąć opóźnień?
Brak kompletu dokumentów: Wróg numer jeden sprawnego tyczenia
Jak już wspomniałem, brak kompletu wymaganych dokumentów to najczęstsza przyczyna opóźnień, a nawet niemożności wykonania tyczenia w umówionym terminie. Geodeta potrzebuje wszystkich wymienionych wcześniej dokumentów, aby legalnie i prawidłowo wykonać swoją pracę. Upewnij się, że masz przygotowany projekt budowlany (wraz z PZT i rzutami fundamentów/parteru), ostateczne pozwolenie na budowę oraz dziennik budowy. Brak któregokolwiek z nich może skutkować koniecznością przełożenia terminu wizyty geodety, co opóźni start całej budowy.
Niezgodność projektu ze stanem faktycznym na działce: Co wtedy?
Czasami zdarza się, że projekt budowlany, zwłaszcza PZT, nie do końca odpowiada stanowi faktycznemu na działce (np. inne położenie istniejących mediów, drzew, ogrodzeń). W takiej sytuacji geodeta może napotkać trudności w prawidłowym wytyczeniu budynku. Jeśli pojawią się takie rozbieżności, konieczna jest natychmiastowa konsultacja z projektantem i geodetą. Czasami wymaga to niewielkich korekt w projekcie lub uzyskania dodatkowych uzgodnień. Ignorowanie tych niezgodności może prowadzić do poważnych problemów w późniejszych etapach budowy.
Ignorowanie znaczenia wpisu w dzienniku budowy: Dlaczego to ryzykowne?
Wpis geodety do dziennika budowy to nie tylko formalność. To oficjalne potwierdzenie, że tyczenie zostało wykonane przez uprawnioną osobę i zgodnie z przepisami. Ignorowanie tego wpisu, na przykład poprzez jego brak lub nieprawidłowe wypełnienie, może mieć poważne konsekwencje. Organy nadzoru budowlanego podczas kontroli lub odbioru budynku będą wymagały tego dokumentu. Brak wpisu może skutkować problemami z formalnym potwierdzeniem wykonania prac, a w skrajnych przypadkach nawet uniemożliwić uzyskanie pozwolenia na użytkowanie obiektu. Zawsze upewnij się, że geodeta dokonał wpisu i że jest on czytelny oraz kompletny.
Co dzieje się po wytyczeniu? Kolejne etapy budowy
Od wytyczenia do pierwszego wykopu: Jak wykonawca korzysta z pracy geodety?
Po tym, jak geodeta wytyczył budynek, jego praca staje się drogowskazem dla wykonawcy. Wyznaczone osie, narożniki i reper wysokościowy są dla ekipy budowlanej podstawą do rozpoczęcia prac ziemnych i fundamentowych. Dzięki precyzyjnym oznaczeniom wykonawca wie dokładnie, gdzie wykonać wykop pod fundamenty, na jaką głębokość i w jakich wymiarach. Reper wysokościowy pozwala mu na utrzymanie odpowiedniego poziomu posadowienia budynku, co jest kluczowe dla stabilności i prawidłowego funkcjonowania całej konstrukcji.
Przeczytaj również: Kim jest dekarz? Poznaj pełen zakres prac i znaczenie zawodu
Rola ław ciesielskich po rozpoczęciu prac ziemnych

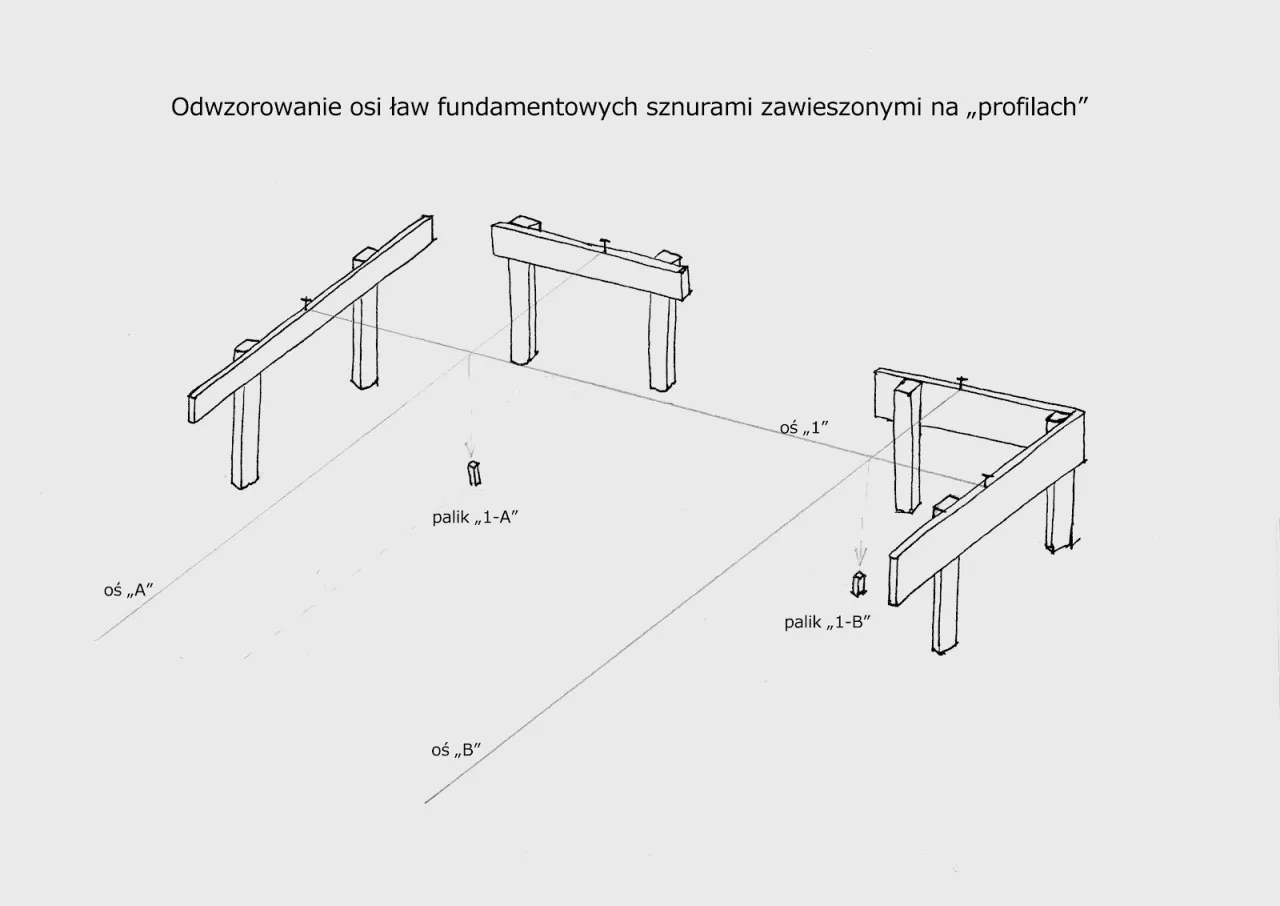

Ławy ciesielskie, o których wspominałem wcześniej, odgrywają kluczową rolę również po rozpoczęciu prac ziemnych. Kiedy wykonawca wykona wykop pod fundamenty, pierwotne paliki geodezyjne znajdujące się w obrysie wykopu zostaną usunięte. Jednak dzięki ławom ciesielskim, które są umieszczone poza obrysem wykopu, osie budynku można łatwo odtworzyć za pomocą naciągniętych drutów lub sznurków. To umożliwia wykonawcy ciągłą kontrolę wymiarów i geometrii fundamentów, nawet w trakcie ich betonowania, zapewniając precyzję i zgodność z projektem przez cały czas trwania prac fundamentowych.
