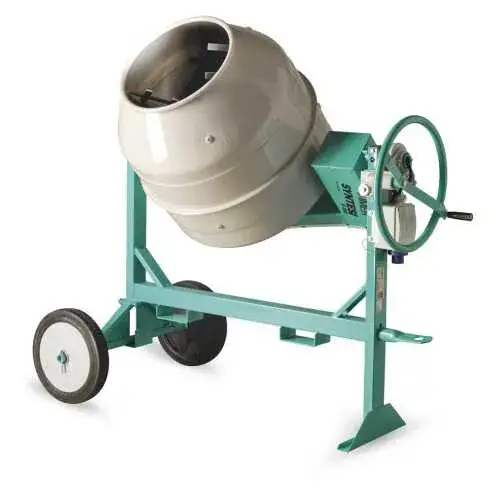

Betoniarka: Ile obrotów silnika i bębna? Sekret dobrego betonu

Jako ktoś, kto spędził sporo czasu na budowach i przy maszynach, wiem, że sercem każdej betoniarki jest jej silnik, ale prawdziwym kluczem do sukcesu jest to, co dzieje się w bębnie. Często widzę, jak ludzie skupiają się na mocy silnika czy jego obrotach, zapominając o najważniejszym parametrze: prędkości obrotowej samego bębna. To właśnie ona decyduje o tym, czy nasza mieszanka betonowa będzie jednorodna i wytrzymała, czy też będzie to tylko zlepek składników. Niezależnie od tego, czy naprawiasz starą betoniarkę, wymieniasz silnik, czy budujesz własną maszynę, zrozumienie tej zależności jest absolutnie kluczowe.

Sekret idealnej mieszanki: ile obrotów na minutę powinien mieć bęben?

Z mojego doświadczenia wynika, że wielu początkujących majsterkowiczów, a nawet niektórzy doświadczeni budowlańcy, błędnie koncentrują się na obrotach silnika, podczas gdy prawdziwym wyznacznikiem efektywności betoniarki jest prędkość obrotowa jej bębna. To właśnie bęben, a nie silnik, bezpośrednio wpływa na jakość mieszanej zaprawy. Optymalny zakres obrotów bębna, który gwarantuje jednorodną i dobrze napowietrzoną mieszankę betonową, to od 25 do 30 obrotów na minutę. Dlaczego właśnie tyle? Przy tej prędkości składniki są efektywnie podnoszone i opadają, co sprzyja ich dokładnemu połączeniu, bez ryzyka segregacji czy przyklejania się do ścianek.

Czym grozi zbyt szybkie lub zbyt wolne kręcenie bębnem?

Niewłaściwe obroty bębna mogą mieć poważne konsekwencje dla jakości mieszanki i samej betoniarki. Zbyt szybkie lub zbyt wolne kręcenie to prosta droga do problemów:

• Zbyt wysokie obroty bębna:
  • Przyklejanie się zaprawy do ścianek: Siła odśrodkowa jest zbyt duża, co powoduje, że mieszanka zamiast swobodnie opadać, jest dociskana do wewnętrznych ścianek bębna.
  • Niedokładne mieszanie: Składniki nie mają szansy na odpowiednie przemieszanie się, co prowadzi do niejednorodnej konsystencji betonu.
  • Nadmierne napowietrzanie: Może to osłabić strukturę betonu.
  • Przeciążenie silnika: Silnik musi pokonać większe opory, co prowadzi do jego szybszego zużycia lub awarii.
• Zbyt niskie obroty bębna:
  • Wydłużenie procesu mieszania: Osiągnięcie jednorodnej mieszanki zajmuje znacznie więcej czasu, co obniża efektywność pracy.
  • Niska efektywność: Składniki nie są wystarczająco podnoszone i mieszane, co może skutkować słabą jakością betonu.
  • Osadzanie się składników: Cięższe frakcje mogą osiadać na dnie bębna, prowadząc do segregacji.

Silnik betoniarki zrozumieć prędkości i moc

Dwie prędkości do wyboru: silniki ~1400 vs ~2800 obr/min

Na polskim rynku, podobnie jak w wielu innych krajach, najczęściej spotykamy silniki elektryczne do betoniarek o dwóch standardowych prędkościach obrotowych. Mamy do czynienia z silnikami wolnoobrotowymi, które pracują w zakresie około 1300-1500 obrotów na minutę, oraz z silnikami szybkoobrotowymi, osiągającymi około 2700-2800 obrotów na minutę. Te wartości są naszym punktem wyjścia. Niezależnie od tego, który typ silnika wybierzemy, musimy pamiętać, że jego wysokie obroty będą musiały zostać zredukowane, aby bęben betoniarki kręcił się z optymalną prędkością 25-30 obr/min.

Silnik jednofazowy (230V) czy trójfazowy (400V) jak napięcie wpływa na pracę?

Wybór między silnikiem jednofazowym a trójfazowym to kolejna ważna decyzja, która wpływa na stabilność i wydajność pracy betoniarki. Oto porównanie, które często przedstawiam moim klientom:

Jak widać, silniki trójfazowe (400V) są zdecydowanie lepszym wyborem, jeśli zależy nam na stabilnej pracy i bezproblemowym rozruchu pod pełnym obciążeniem, co jest kluczowe w zastosowaniach profesjonalnych. Silniki jednofazowe (230V) są wystarczające do mniejszych prac przydomowych, ale mogą mieć problemy z rozruchem, gdy bęben jest już częściowo wypełniony.

Moc silnika (kW) a pojemność betoniarki jak dobrać idealną parę?

Dopasowanie mocy silnika do pojemności bębna betoniarki to absolutna podstawa, jeśli chcemy, aby nasza maszyna pracowała efektywnie i bezawaryjnie. Zbyt słaby silnik będzie się przegrzewał i zatrzymywał pod obciążeniem, a zbyt mocny to niepotrzebny wydatek i większe zużycie prądu. Z moich obserwacji wynika, że dla popularnych modeli betoniarek o pojemności od 100 do 150 litrów, optymalna moc silnika to zazwyczaj 1,1 kW do 1,5 kW. Jeśli natomiast mówimy o większych maszynach, na przykład betoniarkach o pojemności 250 litrów, powinniśmy celować w silniki o mocy 2,2 kW lub nawet więcej. Pamiętajmy, że te wartości są orientacyjne i zawsze warto sprawdzić zalecenia producenta konkretnej betoniarki.

Przełożenie jak zredukować obroty silnika do bębna

Rola kół pasowych i paska klinowego w redukcji prędkości

Gdy już zrozumiemy, że silnik kręci się zbyt szybko dla bębna, naturalnie nasuwa się pytanie: jak zredukować te obroty? Najpopularniejszym i najczęściej spotykanym rozwiązaniem w betoniarkach jest przekładnia pasowa. Działa ona na prostej zasadzie: mamy dwa koła pasowe o różnych średnicach, połączone paskiem klinowym lub wielorowkowym. Jedno koło (mniejsze) jest zamontowane na osi silnika, drugie (większe) na osi bębna. Im większa różnica w średnicach tych kół, tym większa redukcja obrotów. Na przykład, jeśli koło na silniku ma średnicę 5 cm, a koło na bębnie 50 cm, uzyskujemy przełożenie 1:10. Oznacza to, że jeśli silnik wykonuje 10 obrotów, bęben wykona tylko jeden. To właśnie stosunek średnic kół pasowych jest kluczowy dla osiągnięcia optymalnych 25-30 obrotów bębna na minutę.

Przekładnia zębata i wieniec kiedy stosuje się to rozwiązanie?

Alternatywą dla przekładni pasowej, choć rzadziej spotykaną w małych, przydomowych betoniarkach, jest przekładnia zębata. W tym systemie silnik napędza małą zębatkę (tzw. zębnik), która z kolei zazębia się z dużym wieńcem zębatym zamontowanym na bębnie betoniarki. Tutaj o przełożeniu decyduje stosunek liczby zębów zębnika do liczby zębów wieńca. Przekładnie zębate są zazwyczaj bardziej wytrzymałe i mniej podatne na poślizg niż pasowe, ale są też droższe w produkcji i potencjalnie głośniejsze. Częściej spotyka się je w większych, profesjonalnych betoniarkach, gdzie wymagana jest duża niezawodność i zdolność do przenoszenia znacznych momentów obrotowych.

Praktyczny poradnik: Jak obliczyć potrzebną średnicę koła pasowego?

Skoro wiemy, że obroty bębna są najważniejsze, a przełożenie pasowe jest najpopularniejsze, przejdźmy do konkretów. Oto jak obliczyć potrzebną średnicę koła pasowego, aby uzyskać optymalne obroty bębna:

1. Określ obroty silnika (N_silnika): Sprawdź tabliczkę znamionową swojego silnika. Przyjmijmy, że masz silnik 1400 obr/min.
2. Określ pożądane obroty bębna (N_bębna): Wiemy, że optymalnie to 25-30 obr/min. Przyjmijmy 28 obr/min.
3. Zmierz średnicę koła pasowego na silniku (D_silnika): Zmierz średnicę koła, które masz już zamontowane na silniku. Załóżmy, że ma 6 cm.
4. Zastosuj wzór na przełożenie: Wzór, który pozwoli nam obliczyć potrzebną średnicę koła pasowego na bębnie (D_bębna), wygląda następująco:
   (N_silnika / N_bębna) = (D_bębna / D_silnika)
5. Wykonaj obliczenia:
   • Podstawiamy wartości: (1400 obr/min / 28 obr/min) = (D_bębna / 6 cm)
   • Upraszczamy lewą stronę: 50 = (D_bębna / 6 cm)
   • Obliczamy D_bębna: D_bębna = 50 * 6 cm = 300 cm

W tym przykładzie, aby silnik o 1400 obr/min z kołem 6 cm napędzał bęben z prędkością 28 obr/min, potrzebne byłoby koło pasowe o średnicy 300 cm (czyli 3 metry!). To oczywiście skrajny przykład, pokazujący skalę redukcji. W praktyce, bębny mają już zamontowane duże koła, a my dobieramy mniejsze koło na silniku. Jeśli masz już koło na bębnie (np. 60 cm), możesz obliczyć potrzebną średnicę koła na silniku, przekształcając wzór:
D_silnika = (N_bębna * D_bębna) / N_silnika
Dla naszego przykładu: D_silnika = (28 obr/min * 60 cm) / 1400 obr/min = 1680 / 1400 = 1.2 cm. Jak widać, to koło byłoby bardzo małe i mogłoby mieć problem z przeniesieniem momentu obrotowego. Dlatego często stosuje się dwustopniowe przełożenia lub po prostu silnik o niższych obrotach.

Wybór silnika do betoniarki 1400 czy 2800 obr/min?

Zalety silników wolnoobrotowych (~1400 obr/min): prostsza konstrukcja i większy moment

Gdybym miał polecić jeden typ silnika do betoniarki, zazwyczaj skłaniałbym się ku silnikom wolnoobrotowym, czyli tym pracującym w okolicach 1400 obrotów na minutę. Mają one kilka istotnych zalet:

• Mniejszy stopień redukcji: Do osiągnięcia optymalnych 25-30 obr/min bębna potrzebujemy znacznie mniejszego przełożenia niż w przypadku silników szybkoobrotowych. To upraszcza konstrukcję przekładni i zmniejsza ryzyko problemów.
• Większy moment obrotowy: Silniki wolnoobrotowe często charakteryzują się większym momentem obrotowym przy niższych prędkościach, co jest korzystne przy rozruchu betoniarki, zwłaszcza pod obciążeniem.
• Mniejsze obciążenie mechaniczne: Niższe obroty oznaczają mniejsze siły działające na elementy przekładni, co może przekładać się na dłuższą żywotność paska, kół pasowych i łożysk.

Kiedy warto rozważyć silnik szybkoobrotowy (~2800 obr/min)?

Mimo zalet silników wolnoobrotowych, silniki szybkoobrotowe (około 2800 obr/min) również znajdują swoje zastosowanie, choć wymagają nieco więcej uwagi przy projektowaniu przekładni. Można je rozważyć, gdy mamy do czynienia z ograniczoną przestrzenią i potrzebujemy bardzo kompaktowej konstrukcji, która może pomieścić mniejsze koła pasowe, ale z większym stopniem redukcji. Należy jednak pamiętać, że taki silnik będzie wymagał znacznie większego przełożenia, aby uzyskać te same optymalne obroty bębna co silnik wolnoobrotowy. To oznacza, że różnica średnic kół pasowych musi być znacznie większa, co może wymusić zastosowanie większego koła na bębnie lub dwustopniowej przekładni.

Analiza popularnych modeli betoniarek na polskim rynku i ich fabryczne silniki

Z moich obserwacji wynika, że na polskim rynku w popularnych modelach betoniarek spotykamy zarówno silniki wolnoobrotowe, jak i szybkoobrotowe. Producenci dobierają je w zależności od konstrukcji maszyny i docelowego przeznaczenia. Kluczowe jest to, że zawsze stosują odpowiednie przełożenie, aby bęben kręcił się z optymalną prędkością. Jeśli stoisz przed wymianą silnika w swojej betoniarce, najważniejsze jest sprawdzenie oryginalnych obrotów silnika, który był zamontowany fabrycznie. Poza tym, koniecznie zwróć uwagę na kierunek obrotów (lewe/prawe), aby bęben kręcił się we właściwą stronę. Niewłaściwy kierunek obrotów może całkowicie zniweczyć proces mieszania.

Rozwiązywanie problemów z obrotami silnika betoniarki

Silnik zatrzymuje się pod obciążeniem czy to wina obrotów?

Zatrzymywanie się silnika pod obciążeniem to frustrujący problem, z którym często się spotykam. Może on wynikać z kilku przyczyn, a obroty odgrywają tu kluczową rolę. Po pierwsze, jeśli obroty bębna są zbyt wysokie, mieszanka jest zbyt mocno dociskana do ścianek, co zwiększa opór i obciąża silnik. Po drugie, problemem może być po prostu niedopasowana moc silnika do pojemności betoniarki zbyt słaby silnik nie poradzi sobie z pełnym bębnem. Warto też pamiętać, że silniki jednofazowe (230V) są bardziej podatne na zatrzymywanie się pod obciążeniem niż silniki trójfazowe (400V), które oferują znacznie lepszy moment rozruchowy i stabilniejszą pracę.

Jak zmodyfikować przełożenie, by zoptymalizować pracę betoniarki?

Jeśli Twoja betoniarka nie pracuje optymalnie, modyfikacja przełożenia może być rozwiązaniem. Oto kilka wskazówek:

• Zmniejsz obroty bębna: Jeśli bęben kręci się zbyt szybko, musisz zwiększyć stopień redukcji. Oznacza to, że potrzebujesz mniejszego koła pasowego na silniku lub większego koła pasowego na bębnie.
• Zwiększ obroty bębna: Jeśli bęben kręci się zbyt wolno, musisz zmniejszyć stopień redukcji. Wymaga to większego koła pasowego na silniku lub mniejszego koła pasowego na bębnie.
• Skorzystaj z obliczeń: Zawsze wracaj do wzoru na przełożenie, który przedstawiłem wcześniej. Pomoże Ci on precyzyjnie dobrać odpowiednie średnice kół.
• Sprawdź pasek: Upewnij się, że pasek klinowy jest w dobrym stanie i odpowiednio napięty. Zużyty lub luźny pasek może powodować poślizg i nieefektywne przenoszenie mocy.

Przeczytaj również: Ile zarabia operator koparki? Stawki, czynniki, jak zwiększyć zyski

Na co zwrócić uwagę przy wymianie starego silnika na nowy?

Wymiana silnika to doskonała okazja do optymalizacji pracy betoniarki. Aby uniknąć problemów, zwróć uwagę na następujące aspekty:

• Dopasowanie obrotów: Najlepiej wymienić silnik na taki o identycznych obrotach (np. 1400 obr/min na 1400 obr/min). Jeśli zmieniasz typ silnika (np. z 1400 na 2800 obr/min), musisz bezwzględnie dostosować przełożenie.
• Moc (kW): Wybierz silnik o mocy odpowiedniej do pojemności bębna. Lepiej mieć nieco większy zapas mocy niż zbyt małą.
• Napięcie zasilania (230V/400V): Upewnij się, że nowy silnik jest kompatybilny z dostępnym w Twojej instalacji napięciem.
• Kierunek obrotów: Sprawdź, czy nowy silnik ma ten sam kierunek obrotów co oryginalny. W przeciwnym razie bęben będzie kręcił się w złą stronę, co uniemożliwi prawidłowe mieszanie.
• Wymiary montażowe: Upewnij się, że nowy silnik pasuje do mocowania w betoniarce.
