Wiercenie otworu pod gwint to z pozoru prosta czynność, ale diabeł tkwi w szczegółach. Źle dobrana średnica wiertła może skutkować złamaniem gwintownika lub, co gorsza, słabym i niestabilnym połączeniem. W tym artykule, jako Dominik Sobczak, pokażę Ci, jak precyzyjnie dobrać wiertło do gwintu M5, wyjaśnię dlaczego właśnie taka średnica jest prawidłowa i podzielę się praktycznymi wskazówkami, które pomogą Ci uniknąć najczęstszych błędów.
Wiertło 4,2 mm klucz do idealnego gwintu M5
- Do standardowego gwintu metrycznego M5 zawsze używaj wiertła o średnicy 4,2 mm.
- Ta średnica wynika ze wzoru: Średnica gwintu (5 mm) - Skok gwintu (0,8 mm) = 4,2 mm.
- Użycie niewłaściwego wiertła (za małego lub za dużego) grozi złamaniem gwintownika lub słabym, niestabilnym połączeniem.
- Wybór wiertła (np. HSS, HSS-Co) i technika wiercenia są kluczowe w zależności od obrabianego materiału.
- Pamiętaj o prawidłowym procesie: punktowanie, prostopadłe wiercenie, fazowanie i użycie odpowiednich narzędzi oraz chłodziwa.
Średnica i skok gwintu: Anatomia standardu M5
Kiedy mówimy o standardowym gwincie metrycznym M5, mamy na myśli gwint o nominalnej średnicy 5 milimetrów. Kluczowym parametrem, często pomijanym przez mniej doświadczonych majsterkowiczów, jest jednak jego skok. Dla M5 skok ten wynosi 0,8 milimetra. To właśnie ta wartość jest decydująca przy doborze odpowiedniego wiertła. Aby obliczyć idealną średnicę wiertła pod gwint metryczny, stosujemy prosty wzór: Średnica wiertła = Średnica gwintu - Skok gwintu. Zatem dla gwintu M5 obliczenie wygląda następująco: 5 mm - 0,8 mm = 4,2 mm. Jest to precyzyjny wymiar, który pozwala na nacięcie pełnowartościowego gwintu, zapewniającego mocne i trwałe połączenie.
A co jeśli gwint jest drobnozwojny? Jak rozpoznać i dobrać wiertło?
Warto pamiętać, że oprócz standardowych gwintów metrycznych istnieją również gwinty drobnozwojne, oznaczane jako MF (Metryczny Drobnozwojny). Charakteryzują się one mniejszym skokiem, co ma znaczenie w aplikacjach wymagających większej precyzji regulacji lub odporności na luzowanie. Przykładem może być gwint M5x0,5, gdzie "0,5" oznacza skok gwintu wynoszący 0,5 milimetra. W takim przypadku średnica wiertła również ulegnie zmianie: 5 mm - 0,5 mm = 4,5 mm. Jak rozpoznać gwint drobnozwojny? Zazwyczaj jest to wyraźnie oznaczone na śrubie lub w specyfikacji technicznej jako M5x0,5, M6x0,75 itd. Jeśli nie masz pewności, zawsze warto sprawdzić dokumentację lub zmierzyć skok gwintu za pomocą odpowiedniego sprawdzianu, aby uniknąć pomyłki.
Wiertło do gwintu M5: Jak dobrać je do materiału?

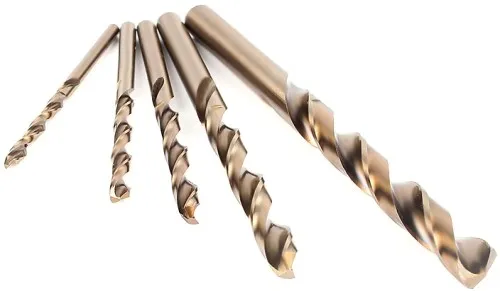

Wiertła HSS: Uniwersalny wybór do stali, aluminium i tworzyw
Wiertła wykonane ze stali szybkotnącej (HSS High-Speed Steel) to prawdziwy "koń roboczy" w każdym warsztacie. Są najbardziej uniwersalne i powszechnie dostępne, co czyni je pierwszym wyborem do wiercenia w szerokiej gamie materiałów, takich jak zwykła stal, aluminium, miedź, mosiądz czy różnego rodzaju tworzywa sztuczne. Ich zaletą jest dobra wytrzymałość na ścieranie i stosunkowo niska cena. Do większości zastosowań domowych i warsztatowych, gdzie obrabiamy materiały o średniej twardości, wiertło HSS o średnicy 4,2 mm będzie absolutnie wystarczające i zapewni satysfakcjonujące rezultaty.
Stal nierdzewna i twarde metale: Kiedy potrzebujesz wiertła kobaltowego (HSS-Co)?
Kiedy stajesz przed wyzwaniem wiercenia w twardszych materiałach, takich jak stal nierdzewna, kwasoodporna, żaroodporna czy inne stopy o podwyższonej twardości, wiertła HSS mogą okazać się niewystarczające. W takich sytuacjach z pomocą przychodzą wiertła HSS-Co, czyli wiertła ze stali szybkotnącej z dodatkiem kobaltu (najczęściej 5% lub 8%). Dodatek kobaltu znacząco zwiększa ich odporność na wysoką temperaturę i twardość, co jest kluczowe przy obróbce materiałów, które generują dużo ciepła. Pamiętaj, że przy pracy z HSS-Co w twardych metalach należy zawsze stosować niższe obroty wiertarki i obficie używać chłodziwa, aby maksymalnie wydłużyć żywotność wiertła i uzyskać czysty otwór.
Czy wiertło do drewna lub betonu może się przydać? Wyjaśniamy
Absolutnie nie! To jeden z podstawowych błędów, które widuję u początkujących. Wiertła do drewna, charakteryzujące się ostrym szpicem i specjalną geometrią, są przeznaczone do szybkiego usuwania wiórów z miękkiego materiału. Wiertła do betonu natomiast mają płytkę z węglika spiekanego na końcu, która kruszy twardy materiał. Żadne z nich nie nadaje się do wiercenia w metalu. Użycie wiertła do drewna w metalu spowoduje jego szybkie stępienie, przegrzanie i zniszczenie, a wiertło do betonu po prostu nie będzie w stanie skutecznie skrawać metalu, ślizgając się po powierzchni i generując niepotrzebne tarcie. Zawsze używaj właściwego typu wiertła do danego materiału to podstawa bezpieczeństwa i efektywności pracy.Perfekcyjny otwór pod gwint M5: Praktyczny poradnik krok po kroku
Krok 1: Precyzyjne punktowanie fundament prostopadłego otworu
Zanim w ogóle pomyślisz o wiertarce, musisz odpowiednio przygotować miejsce wiercenia. Precyzyjne punktowanie to absolutny fundament, który zapobiega "uciekaniu" wiertła po powierzchni materiału, zwłaszcza na początku wiercenia. Bez punktowania wiertło będzie ślizgać się po gładkiej powierzchni, tworząc nieestetyczne rysy i uniemożliwiając wykonanie otworu w dokładnie zamierzonym miejscu. Użyj punktaka i młotka, aby wykonać niewielkie wgłębienie w centrum przyszłego otworu. To wgłębienie będzie prowadzić wiertło, zapewniając jego stabilizację i prostopadłość już od pierwszych obrotów.Krok 2: Wiercenie jak dobrać obroty i czy stosować chłodziwo?
Dobór odpowiednich obrotów wiertarki jest kluczowy dla jakości otworu i żywotności wiertła. Ogólna zasada jest taka: im twardszy materiał, tym niższe obroty. Dla miękkich metali, takich jak aluminium, możesz wiercić na wyższych obrotach, natomiast przy stali nierdzewnej czy twardej stali konstrukcyjnej obroty muszą być znacznie niższe. Niezwykle ważną rolę odgrywa również chłodziwo. Przy wierceniu w metalu, zwłaszcza twardym, generuje się dużo ciepła, które może doprowadzić do przegrzania i stępienia wiertła, a nawet jego pęknięcia. Chłodziwo (np. specjalny olej do wiercenia lub emulsja) nie tylko odprowadza ciepło, ale także zmniejsza tarcie i ułatwia usuwanie wiórów, co przekłada się na czystszy otwór i dłuższą żywotność narzędzia. Nie ignoruj tego kroku!
Krok 3: Fazowanie (gratowanie) mały detal, który ułatwia gwintowanie
Po wywierceniu otworu, ale jeszcze przed gwintowaniem, zawsze wykonaj fazowanie, czyli usunięcie ostrej krawędzi wokół otworu. Możesz to zrobić za pomocą większego wiertła (np. 8-10 mm) delikatnie "zbierając" krawędź, specjalnego fazownika lub nawet większego noża gratującego. Dlaczego to takie ważne? Fazowanie ma kilka kluczowych zalet: po pierwsze, ułatwia wprowadzenie gwintownika do otworu, zapobiegając jego zakleszczeniu na ostrych krawędziach. Po drugie, chroni pierwszy zwój gwintu przed uszkodzeniem podczas wkręcania śruby. Po trzecie, poprawia estetykę wykonania i usuwa wszelkie zadziory, które mogłyby skaleczyć rękę lub utrudnić montaż. To mały detal, który znacząco podnosi jakość i komfort pracy.
Najczęstsze błędy przy wierceniu i gwintowaniu: Jak ich unikać?
Problem: Otwór jest za duży lub za mały konsekwencje i jak im zapobiec
To chyba najczęstszy błąd, który prowadzi do frustracji i zmarnowanego materiału. Jeśli otwór pod gwint M5 jest za mały (np. użyjesz wiertła 4,0 mm zamiast 4,2 mm), gwintownik napotka zbyt duży opór. Materiału do usunięcia będzie za dużo, co drastycznie zwiększy ryzyko zakleszczenia i złamania gwintownika w otworze. Wyjęcie złamanego gwintownika to koszmar każdego mechanika. Z kolei, jeśli otwór jest za duży (np. 4,5 mm), gwintownik nie będzie miał wystarczającej ilości materiału do nacięcia pełnego zwoju. W rezultacie otrzymasz słaby, płytki gwint, który łatwo "zerwać" podczas wkręcania śruby. Połączenie będzie niestabilne i nie będzie przenosić obciążeń. Dlatego ponownie podkreślam: dla standardowego M5 użyj wiertła 4,2 mm. Zawsze sprawdź też, czy nie masz do czynienia z gwintem drobnozwojnym, gdzie średnica wiertła będzie inna.
Problem: Wiertło "ucieka" lub otwór jest krzywy sprawdzone techniki na proste wiercenie
Wiertło "uciekające" z punktu wiercenia lub wiercenie krzywego otworu to często efekt braku doświadczenia lub pośpiechu. Głównymi przyczynami są: brak punktowania (lub zbyt płytkie punktowanie), niewłaściwy kąt wiertarki względem materiału, zbyt duży nacisk na wiertarkę lub niestabilne mocowanie obrabianego elementu. Aby temu zapobiec, zawsze zaczynaj od solidnego punktowania. Jeśli wiercisz ręcznie, staraj się utrzymać wiertarkę prostopadle do powierzchni możesz wspomóc się poziomicą lub specjalnymi prowadnicami. W przypadku większych otworów lub twardszych materiałów, możesz najpierw wywiercić otwór wstępny mniejszym wiertłem (np. 2-3 mm), a dopiero potem rozwiercać go do właściwej średnicy 4,2 mm. Zawsze mocno i stabilnie zamocuj obrabiany element w imadle, aby nie przesuwał się podczas wiercenia.
Problem: Złamany gwintownik w otworze jak zminimalizować ryzyko katastrofy?
Złamany gwintownik w otworze to jedna z najgorszych sytuacji, jaka może spotkać majsterkowicza. Przyczyny są zazwyczaj podobne: zbyt duża siła przy gwintowaniu, brak odpowiedniego smarowania, niewłaściwy rozmiar otworu (za mały), zużyty lub niskiej jakości gwintownik. Aby zminimalizować ryzyko, pamiętaj o kilku zasadach. Po pierwsze, zawsze używaj odpowiedniego oleju do gwintowania to zmniejszy tarcie i ułatwi skrawanie. Po drugie, nigdy nie używaj nadmiernej siły; gwintowanie powinno być płynne i kontrolowane. W przypadku gwintowania ręcznego, używaj kompletów gwintowników (np. trzygwintownik), zaczynając od gwintownika wstępnego (nr 1), a kończąc na wykańczającym (nr 3). Po każdym obrocie do przodu (o około pół obrotu), wykonaj ćwierć obrotu do tyłu to pozwoli na przełamanie wióra i jego usunięcie, zmniejszając opór. Bądź cierpliwy i wyczuj materiał.

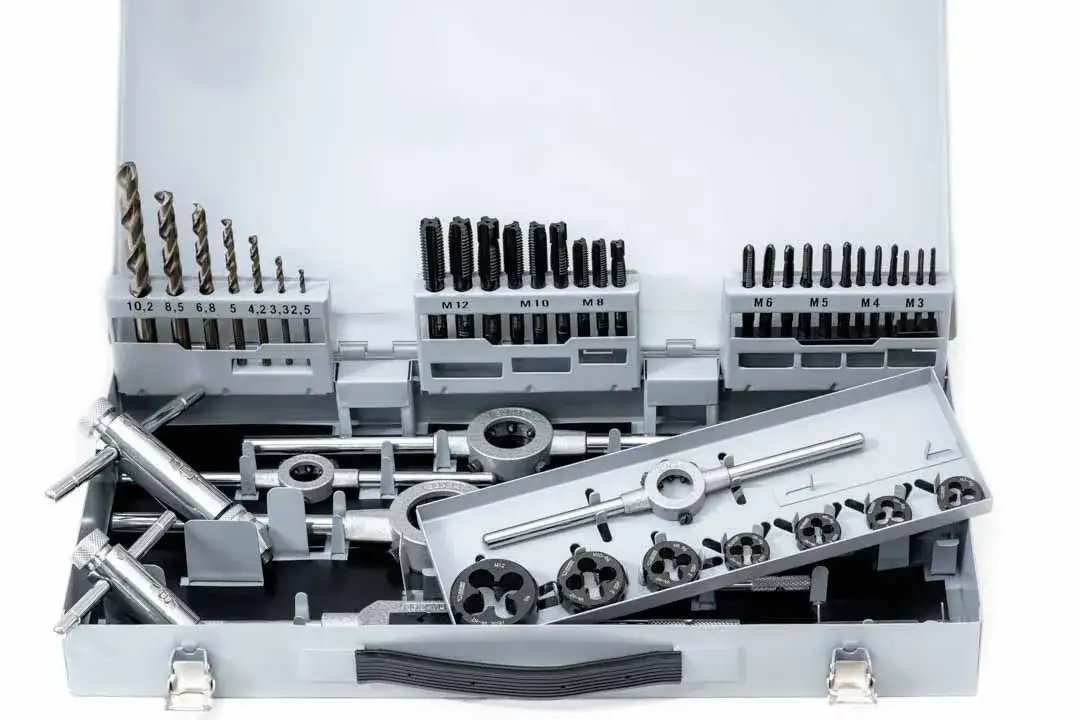

Nie tylko wiertło: Niezbędne narzędzia do gwintowania M5
Gwintowniki ręczne i maszynowe: Czym się różnią?
Gwintowniki to narzędzia służące do nacinania gwintów wewnętrznych. Rozróżniamy głównie dwa typy: gwintowniki ręczne i gwintowniki maszynowe. Gwintowniki ręczne sprzedawane są zazwyczaj w kompletach po 2 lub 3 sztuki (wstępny, pośredni, wykańczający), co pozwala na stopniowe nacinanie gwintu, zmniejszając opór i ryzyko złamania. Są one przeznaczone do pracy z pokrętłem i wymagają manualnego wyczucia. Gwintowniki maszynowe natomiast to zazwyczaj pojedyncze narzędzia, przeznaczone do pracy z wiertarkami stołowymi, tokarkami czy specjalistycznymi gwintownicami. Mają inną geometrię rowków wiórowych, przystosowaną do szybszego usuwania wiórów i pracy z większymi prędkościami. Wybór zależy od skali i precyzji Twoich potrzeb.
Pokrętło do gwintowników: Klucz do precyzji i wyczucia
Do gwintowników ręcznych niezbędne jest odpowiednie pokrętło. To nie jest zwykły klucz! Pokrętło do gwintowników, często nazywane oprawką, pozwala na stabilne i równomierne obracanie gwintownika. Dobre pokrętło ma regulowane szczęki, które pewnie trzymają kwadratowy trzpień gwintownika. Kluczowe jest, aby podczas gwintowania ręcznego utrzymywać równomierny nacisk i obracać pokrętłem z wyczuciem, nie używając nadmiernej siły. Pamiętaj o wspomnianej wcześniej technice "dwa kroki do przodu, jeden do tyłu" to pokrętło jest Twoim narzędziem do precyzyjnego kontrolowania tego ruchu.
Przeczytaj również: Naprawa Makita HR2470: Poradnik Krok po Kroku. Uratuj swoją wiertarkę!
Olej do gwintowania: Twój sprzymierzeniec w walce z tarciem i temperaturą
Nie mogę wystarczająco podkreślić znaczenia oleju do gwintowania. To nie jest opcjonalny dodatek, to absolutna konieczność! Dobry olej do gwintowania pełni kilka funkcji: przede wszystkim redukuje tarcie między gwintownikiem a obrabianym materiałem, co zmniejsza siłę potrzebną do nacięcia gwintu i minimalizuje ryzyko złamania narzędzia. Po drugie, odprowadza ciepło, zapobiegając przegrzewaniu się gwintownika i materiału. Po trzecie, pomaga w usuwaniu wiórów, zapewniając czysty i gładki gwint. Użycie oleju znacznie poprawia jakość gwintu, wydłuża żywotność gwintownika i sprawia, że cała operacja jest znacznie łatwiejsza i bezpieczniejsza. Nigdy nie gwintuj "na sucho"!
Gwintowanie M5 bez tajemnic: Kluczowe zasady w pigułce
| Rozmiar Gwintu | Średnica Wiertła |
|---|---|
| M3 | 2,5 mm |
| M4 | 3,3 mm |
| M5 | 4,2 mm |
| M6 | 5,0 mm |
| M8 | 6,8 mm |
| M10 | 8,5 mm |
