Wiertło pod gwint M12: 10,2 mm i tajniki perfekcyjnego gwintowania

Precyzyjny dobór średnicy wiertła pod gwint metryczny M12 to klucz do sukcesu w każdym projekcie, zarówno dla profesjonalisty, jak i amatora. W tym artykule Dominik Sobczak, ekspert w dziedzinie obróbki skrawaniem, podzieli się swoją wiedzą, abyś mógł szybko i dokładnie rozwiązać problem techniczny, uzyskując trwałe i estetyczne połączenia gwintowe.

Precyzyjny dobór średnicy wiertła jest absolutnie fundamentalny dla jakości i trwałości każdego gwintu, a w przypadku M12 nie jest inaczej. Użycie zbyt małego wiertła sprawi, że materiału do usunięcia będzie za dużo, co drastycznie zwiększy opory podczas gwintowania, prowadząc do nadmiernego obciążenia gwintownika i w konsekwencji do jego złamania. Z kolei zbyt duże wiertło spowoduje, że gwint będzie miał zbyt małą głębokość zarysu, co osłabi jego wytrzymałość i sprawi, że połączenie będzie mniej stabilne, a śruba może się łatwo wykręcić lub zerwać. Moje doświadczenie pokazuje, że ignorowanie tej zasady to najczęstsza przyczyna problemów.

Kluczową różnicą, którą musimy zrozumieć, jest podział na gwint standardowy, nazywany również grubozwojnym, oraz gwint drobnozwojny. Główna różnica między nimi leży w skoku gwintu, czyli odległości, o jaką przesuwa się element gwintowany po jednym pełnym obrocie. Gwinty standardowe mają większy skok, co przekłada się na szybsze wkręcanie i wykręcanie, ale mniejszą odporność na luzowanie. Gwinty drobnozwojne, z mniejszym skokiem, oferują większą precyzję i odporność na wibracje. Ta wiedza jest fundamentalna, ponieważ skok gwintu bezpośrednio wpływa na to, jaką średnicę wiertła musimy zastosować.

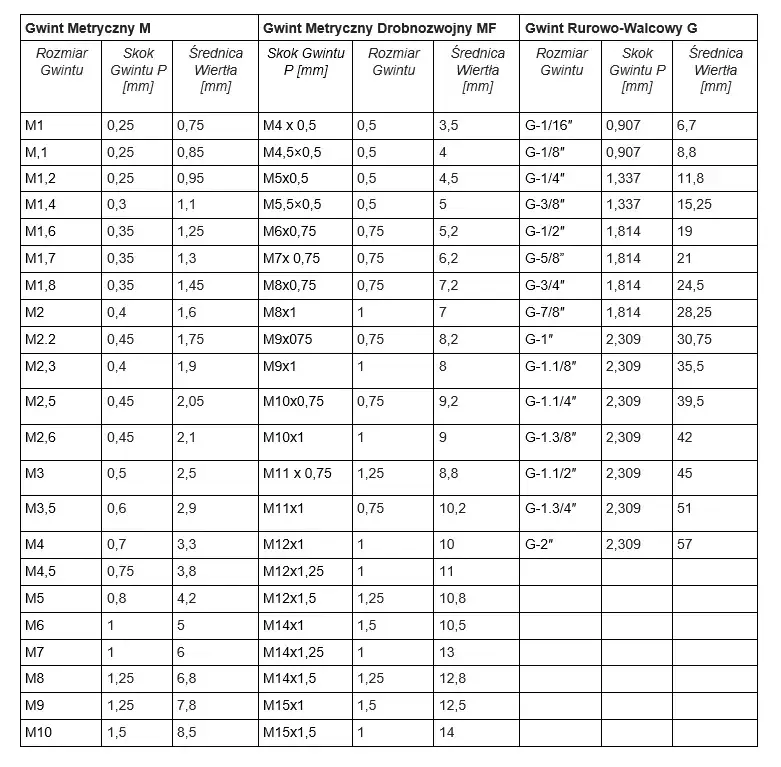

Przejdźmy do sedna: dla standardowego gwintu metrycznego M12x1.75, należy bezwzględnie użyć wiertła o średnicy 10,2 mm. Ta wartość nie jest przypadkowa; wynika ona z norm, takich jak Polskie Normy (PN) zgodne z międzynarodowymi normami ISO (np. PN-EN ISO 262), które określają parametry gwintów metrycznych. Średnica ta zapewnia optymalną głębokość zarysu gwintu, gwarantując jego pełną wytrzymałość i prawidłowe funkcjonowanie. Jest to wartość, której zawsze się trzymam w swojej praktyce.

Rozpoznanie skoku gwintu jest kluczowe, zwłaszcza gdy mamy do czynienia z gwintami drobnozwojnymi. Najprostszym sposobem jest sprawdzenie oznaczenia na śrubie lub gwintowniku często jest tam podana średnica i skok (np. M12x1.5). Jeśli nie ma oznaczenia, możesz użyć suwmiarki lub, co precyzyjniejsze, grzebienia do gwintów. Grzebień pozwala na szybkie dopasowanie odpowiedniego skoku. Pamiętaj, że nawet niewielka pomyłka w skoku gwintu doprowadzi do użycia niewłaściwego wiertła i w konsekwencji do uszkodzenia gwintownika lub wykonania wadliwego gwintu. Zawsze upewnij się, jaki skok ma gwint, który zamierzasz wykonać.

Gwinty drobnozwojne stosuje się w specyficznych sytuacjach, gdy standardowy gwint grubozwojny nie spełnia wymagań. Moim zdaniem są one niezastąpione w precyzyjnych mechanizmach, gdzie wymagana jest większa dokładność regulacji, a także w cienkościennych elementach, gdzie większa liczba zwojów na danej długości zwiększa powierzchnię styku i tym samym wytrzymałość połączenia. Ponadto, gwinty drobnozwojne charakteryzują się większą odpornością na luzowanie pod wpływem wibracji, co jest kluczowe w wielu zastosowaniach motoryzacyjnych czy lotniczych.

Wpływ materiału na dobór średnicy wiertła pod gwint M12

Rodzaj materiału, w którym zamierzasz wywiercić otwór pod gwint M12, to czynnik, który należy bezwzględnie uwzględnić. Materiały różnią się twardością, plastycznością i tendencją do tworzenia wiórów, a wszystko to ma bezpośredni wpływ na proces gwintowania. Niewłaściwe podejście do materiału może skutkować uszkodzeniem narzędzia, niską jakością gwintu, a nawet zniszczeniem obrabianego elementu. Zawsze analizuję właściwości materiału przed przystąpieniem do pracy.

W przypadku wiercenia w materiałach twardych i kruchych, takich jak stal narzędziowa, stal hartowana czy żeliwo, należy ściśle trzymać się nominalnej średnicy wiertła, czyli 10,2 mm dla M12x1.75. W tych materiałach gwintownik ma trudniejsze zadanie, a każdy nadmiar materiału do usunięcia zwiększa ryzyko jego złamania. Precyzyjne wiercenie otworu o nominalnej średnicy zapewnia odpowiednią ilość materiału do uformowania pełnego zarysu gwintu, co przekłada się na jego maksymalną wytrzymałość. Tutaj nie ma miejsca na kompromisy.

Zupełnie inaczej ma się sprawa w materiałach miękkich i plastycznych, takich jak aluminium, miedź czy niektóre stopy metali lekkich. W takich przypadkach dopuszczalne, a często nawet zalecane, jest użycie wiertła o nieznacznie większej średnicy, na przykład 10,3 mm dla M12x1.75. Dlaczego? Materiały te mają tendencję do "zamykania się" na gwintowniku i tworzenia długich, trudnych do odprowadzenia wiórów, co może prowadzić do jego zakleszczenia. Mała korekta średnicy wiertła może zapobiec temu problemowi, zmniejszyć opory gwintowania i poprawić jakość gwintu, czyniąc proces znacznie płynniejszym i bezpieczniejszym dla narzędzia.

Właściwości materiału mają bezpośredni wpływ na ryzyko zakleszczenia lub złamania gwintownika. Materiały twarde i kruche, choć stawiają duży opór, mają tendencję do tworzenia krótkich wiórów, które łatwiej odprowadzić. Jednak wymagają one większej siły i precyzji, a błąd może szybko doprowadzić do złamania gwintownika. Materiały miękkie, choć łatwiejsze do obróbki, generują długie, splątane wióry, które mogą zablokować gwintownik. Dlatego tak ważne jest nie tylko prawidłowe dobranie wiertła, ale także stosowanie odpowiednich technik gwintowania, takich jak regularne cofanie gwintownika i użycie właściwego chłodziwa. To właśnie te detale często decydują o sukcesie.

Kompletny proces gwintowania M12 krok po kroku

1. Krok 1: Trasowanie i punktowanie fundament precyzji. Zanim zaczniesz wiercić, musisz precyzyjnie oznaczyć miejsce wiercenia. Użyj rysika lub markera, aby nanieść punkt centralny. Następnie, za pomocą punktaka i młotka, wykonaj niewielkie zagłębienie w tym miejscu. To zagłębienie jest niezwykle ważne, ponieważ zapobiega "uciekaniu" wiertła po powierzchni materiału na początku wiercenia, co gwarantuje, że otwór znajdzie się dokładnie tam, gdzie powinien.

2. Krok 2: Wiercenie prostopadłego otworu techniki i narzędzia. Kluczowym elementem jest wywiercenie otworu, który będzie idealnie prostopadły do powierzchni obrabianego elementu. Najlepsze rezultaty uzyskasz, używając wiertarki stołowej, która zapewnia stabilność i precyzję. Jeśli pracujesz wiertarką ręczną, użyj specjalnej prowadnicy lub staraj się kontrolować prostopadłość "na oko", obserwując kąt wiertła z dwóch stron. Dobierz odpowiednie wiertło (np. 10,2 mm dla M12x1.75) i ustaw właściwą prędkość obrotową dla stali zazwyczaj niższą, dla aluminium wyższą. Pamiętaj o chłodzeniu wiertła, szczególnie przy wierceniu w twardszych materiałach.

3. Krok 3: Fazowanie krawędzi otworu dlaczego nie wolno tego pomijać? Po wywierceniu otworu, konieczne jest sfazowanie jego krawędzi. Możesz to zrobić większym wiertłem (np. 14-16 mm) lub specjalnym fazownikiem. Celem fazowania jest usunięcie ostrej krawędzi i stworzenie niewielkiego stożka. To ułatwia wprowadzenie gwintownika, chroni pierwszy zwój gwintu przed uszkodzeniem podczas wkręcania śruby, a także poprawia estetykę gotowego gwintu. Moim zdaniem, pominięcie tego kroku to proszenie się o kłopoty.

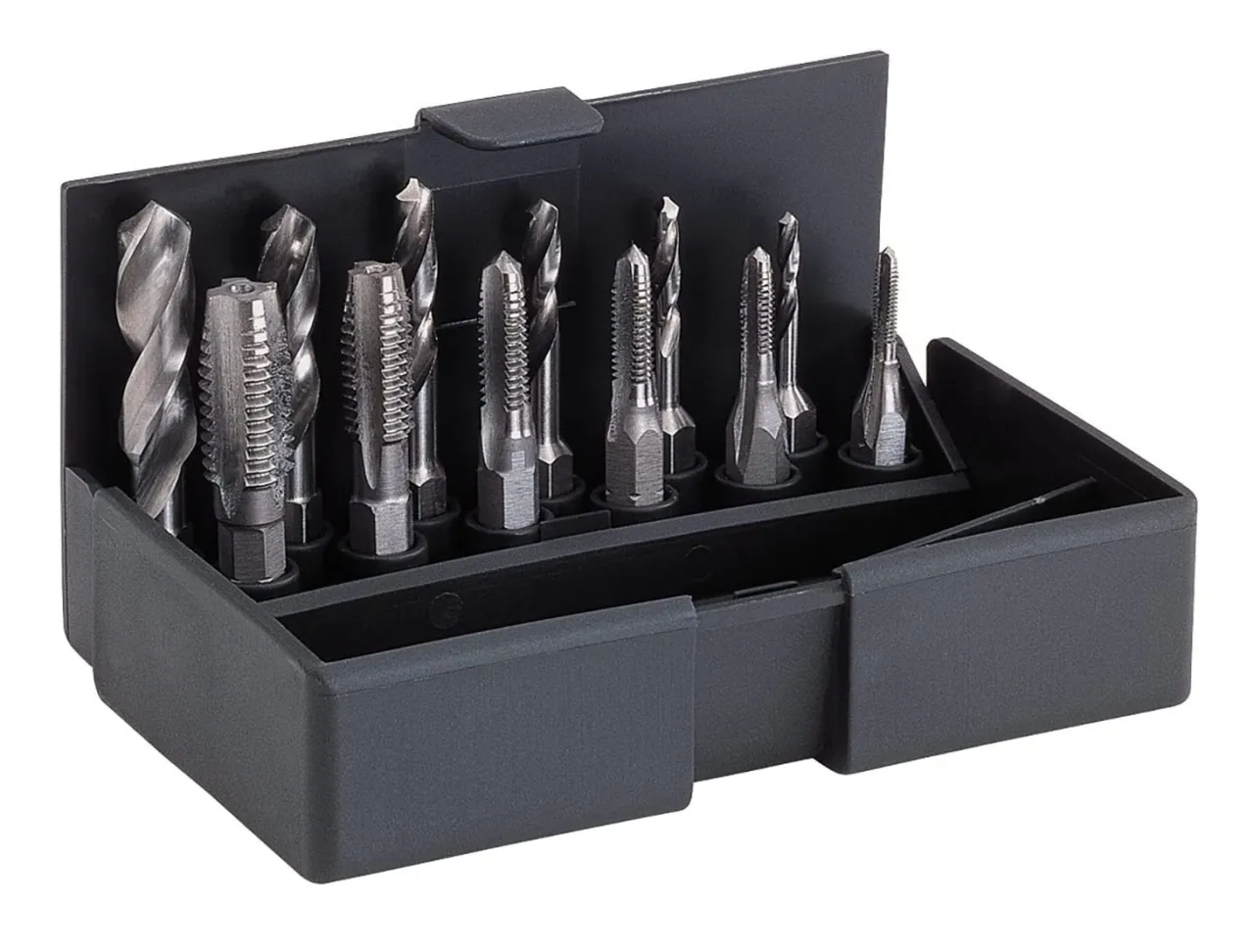

4. Krok 4: Gwintowanie ręczne kompletem gwintowników (zdzierak, pośredni, wykańczak). Do ręcznego gwintowania M12 używa się zazwyczaj kompletu trzech gwintowników:

   • Zdzierak (oznaczony jednym pierścieniem lub bez oznaczeń): Ma najbardziej agresywny profil i służy do wstępnego nacinania gwintu.
   • Pośredni (oznaczony dwoma pierścieniami): Kontynuuje nacinanie, pogłębiając gwint.
   • Wykańczak (oznaczony trzema pierścieniami): Nadaje gwintowi ostateczny, pełny profil.
   Każdy gwintownik wkręcaj w otwór za pomocą pokrętła do gwintowników. Technika polega na obracaniu gwintownika o około pół do jednego obrotu do przodu, a następnie o ćwierć obrotu do tyłu. Ten ruch "do tyłu" pozwala na złamanie i odprowadzenie wiórów. Niezwykle ważne jest również stosowanie odpowiedniego oleju do gwintowania lub chłodziwa, które zmniejsza tarcie, chłodzi narzędzie i ułatwia odprowadzanie wiórów, znacząco wydłużając żywotność gwintowników i poprawiając jakość gwintu.

Unikaj najczęstszych błędów podczas gwintowania M12

Proces gwintowania, choć wydaje się prosty, kryje w sobie pułapki, które mogą zniweczyć całą pracę. Unikanie najczęstszych błędów jest absolutnie kluczowe dla sukcesu i zapewnienia trwałości wykonanego gwintu. Moje wieloletnie doświadczenie nauczyło mnie, że często to drobne zaniedbania prowadzą do największych problemów.

Jednym z najpoważniejszych błędów jest brak chłodzenia i smarowania podczas wiercenia i gwintowania. Wiertło i gwintownik, podczas pracy, generują znaczne ilości ciepła. Bez odpowiedniego chłodziwa narzędzia przegrzewają się, co prowadzi do szybszego zużycia, utraty twardości ostrzy, a w konsekwencji do gorszej jakości gwintu, a nawet ryzyka złamania. Stosowanie specjalistycznych olejów do gwintowania lub emulsji chłodzących jest niezbędne. Nie tylko chłodzą, ale także smarują, zmniejszając tarcie i ułatwiając odprowadzanie wiórów, co przekłada się na dłuższą żywotność narzędzi i znacznie lepszą jakość gwintu.

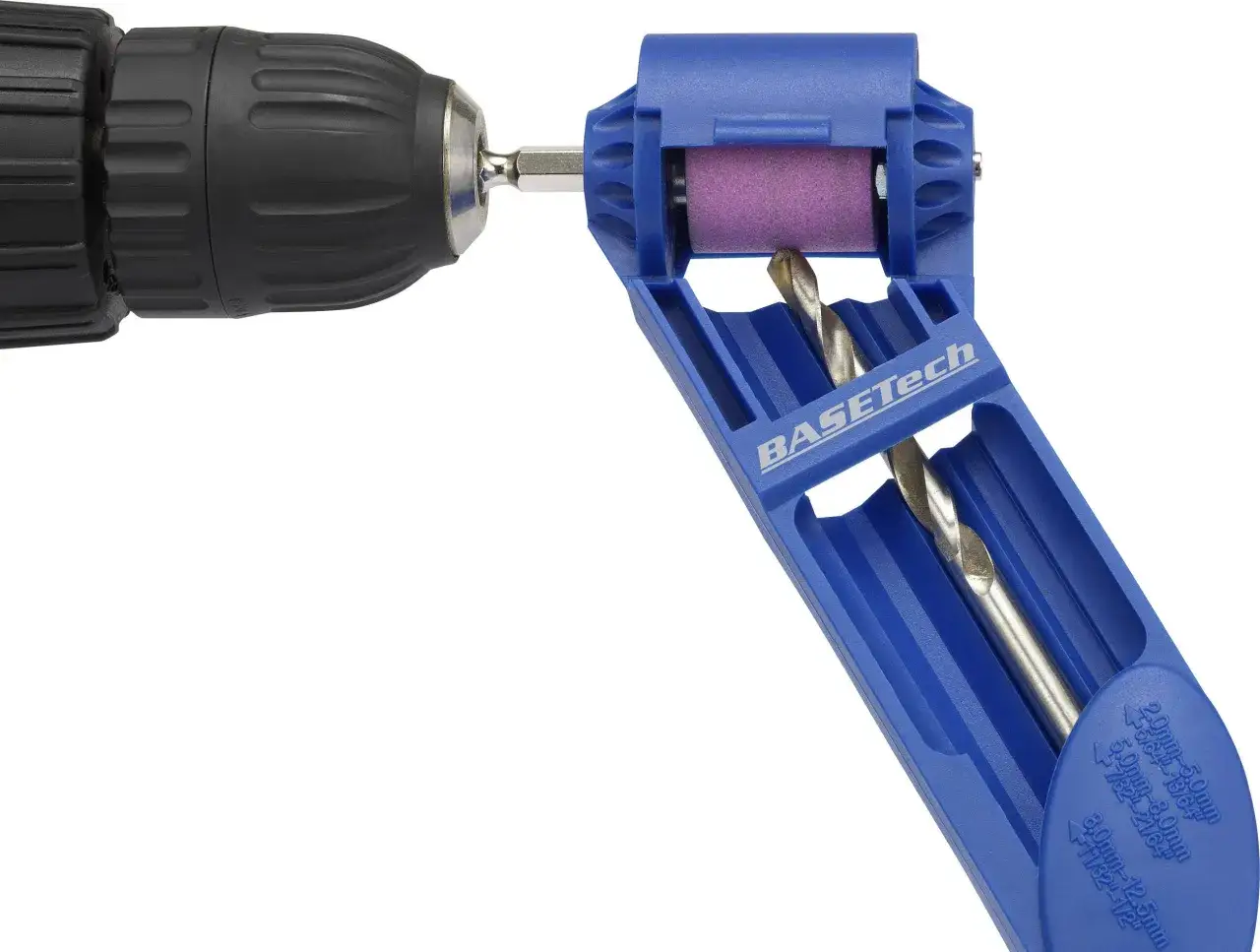

Kolejnym błędem, który często widzę, jest wiercenie i gwintowanie "na siłę". Jeśli czujesz, że narzędzie stawia nadmierny opór, to znak, że coś jest nie tak. Wiercenie z nadmiernym naciskiem lub próba gwintowania "na chama" to prosta droga do złamania wiertła lub gwintownika w otworze, co jest niezwykle frustrujące i trudne do naprawienia. Zawsze używaj ostrych narzędzi, stosuj odpowiedni nacisk i daj narzędziu "pracować". Jeśli opór jest zbyt duży, sprawdź, czy wiertło jest ostre, czy dobrałeś właściwą średnicę, a w przypadku gwintowania czy używasz odpowiedniego chłodziwa i regularnie cofasz gwintownik, aby złamać wióry.

Złe odprowadzanie wiórów to cichy zabójca gwintowników i jakości gwintu. Nagromadzone wióry, szczególnie w materiałach miękkich i plastycznych, mogą zablokować gwintownik, zwiększyć tarcie i doprowadzić do jego złamania. Ponadto, wióry te mogą porysować powierzchnię gwintu, obniżając jego jakość i trwałość. Aby prawidłowo je odprowadzać, podczas gwintowania ręcznego należy regularnie wycofywać gwintownik o ćwierć obrotu po każdym obrocie do przodu. W przypadku wiercenia, regularnie wyciągaj wiertło z otworu, aby oczyścić rowki wiórowe. W niektórych sytuacjach, zwłaszcza w głębokich otworach, pomocne może być przedmuchiwanie sprężonym powietrzem (z zachowaniem ostrożności i środków ochrony osobistej).
