Łączenie stalowych profili bez spawarki jest prostsze, niż wielu osobom się wydaje, ale tylko wtedy, gdy dobiera się metodę do obciążenia, rodzaju profilu i warunków pracy. Odpowiedź na pytanie, jak połączyć profile stalowe bez spawania, zaczyna się od wyboru między śrubami, łącznikami systemowymi, zaciskami i rozwiązaniami pomocniczymi, takimi jak nity czy nitonakrętki. W tym tekście pokazuję, które warianty sprawdzają się w lekkich ramach, kiedy warto postawić na połączenie rozbieralne, a kiedy bez projektu konstruktora lepiej nie iść dalej.
Najpewniejsze połączenie zależy od obciążenia, dostępu i tego, czy konstrukcja ma być rozbieralna
- Najbardziej uniwersalne są połączenia śrubowe z kątownikami lub blachami węzłowymi.
- Łączniki systemowe i zaciski wygrywają tam, gdzie nie chcesz wiercić albo zależy Ci na szybkim montażu.
- Nity i nitonakrętki dobrze sprawdzają się w cieńszych profilach i lekkich konstrukcjach pomocniczych.
- Śruby klasy 8.8 to rozsądny punkt startowy dla wielu połączeń konstrukcyjnych; 10.9 stosuje się tylko tam, gdzie ma to sens projektowy.
- Przy elementach nośnych liczy się nie tylko łącznik, ale też grubość blach, rozstaw otworów i ochrona antykorozyjna.
- Im większe obciążenie zmienne, tym mniej miejsca na „zrobienie na oko” i tym więcej sensu ma konsultacja z konstruktorem.
Najpierw ustal, co ma przenieść połączenie
Zanim wybiorę łącznik, zawsze patrzę na trzy rzeczy: jakie siły działają na połączenie, czy ma ono być demontowalne i jak wygląda sam profil. Inaczej zachowa się lekki stelaż z profili 30 x 30 mm, inaczej rama pod bramę, a jeszcze inaczej węzeł w konstrukcji, która pracuje pod wiatrem albo drganiami. W praktyce to właśnie nośność i geometria decydują, czy wystarczy prosty układ śrubowy, czy potrzebny jest mocniejszy węzeł z blachą i dodatkowymi punktami mocowania.

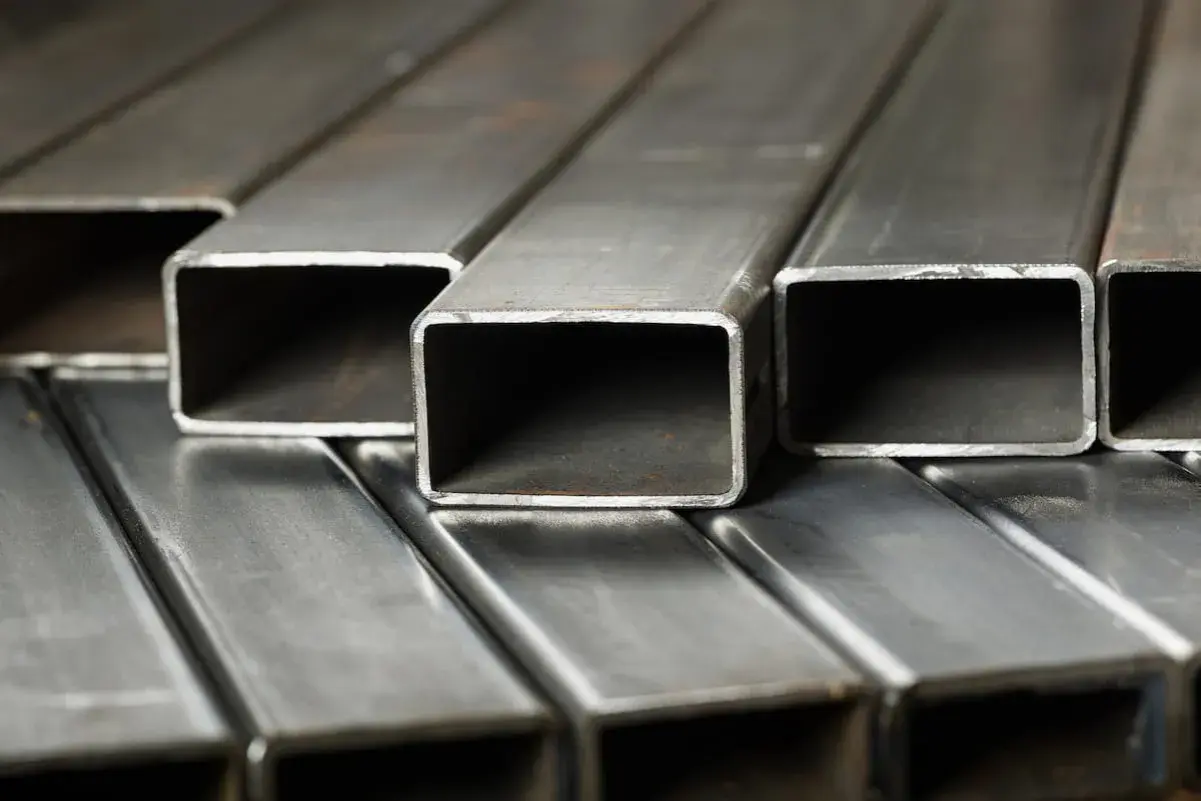

- Profil zamknięty zwykle wymaga innego podejścia niż kątownik lub ceownik, bo trudniej go skręcić bez dodatkowej blachy lub tulei.
- Obciążenie statyczne daje większą swobodę niż obciążenie dynamiczne, które szybciej rozluźnia połączenia i ujawnia błędy montażowe.
- Dostęp do obu stron profilu upraszcza montaż śrubowy; brak dostępu często pcha w stronę nitonakrętek, zacisków albo systemowych łączników.
- Środowisko pracy ma znaczenie: na zewnątrz ważniejsze stają się ocynk, stal nierdzewna i zabezpieczenie otworów po wierceniu.
Gdy mam to rozpoznane, dopiero wtedy wybieram metodę. I właśnie te metody rozkładam teraz na praktyczne warianty, bo tu najłatwiej popełnić kosztowny błąd.
Które metody łączenia działają najlepiej w praktyce
Najczęściej spotykam cztery grupy rozwiązań. Każda ma sens, ale każda ma też swój zakres zastosowań. Dla porządku zestawiłem je w skrócie, a niżej doprecyzowuję, kiedy naprawdę warto po nie sięgnąć.
| Metoda | Największa zaleta | Ograniczenie | Najlepsze zastosowanie |
|---|---|---|---|
| Śruby z kątownikami lub blachami węzłowymi | Wysoka sztywność i dobra kontrola połączenia | Trzeba wiercić i dobrze dobrać rozstaw otworów | Ramy, regały, konstrukcje pomocnicze, wiele połączeń nośnych |
| Zaciski mechaniczne i łączniki systemowe | Szybki montaż bez spawania i często bez wiercenia | Ograniczona nośność i zależność od geometrii profilu | Elementy tymczasowe, modernizacje, konstrukcje serwisowe |
| Nity i nitonakrętki | Dobrze pracują przy cienkich ściankach | To nie jest pełny zamiennik mocnego węzła konstrukcyjnego | Lekkie konstrukcje, osprzęt, cienkościenne profile zamknięte |
| Kleje konstrukcyjne jako wsparcie | Brak temperatury i estetyczny montaż | Sam klej rzadko powinien być jedynym nośnikiem | Połączenia pomocnicze, tłumienie drgań, współpraca z łącznikami mechanicznymi |

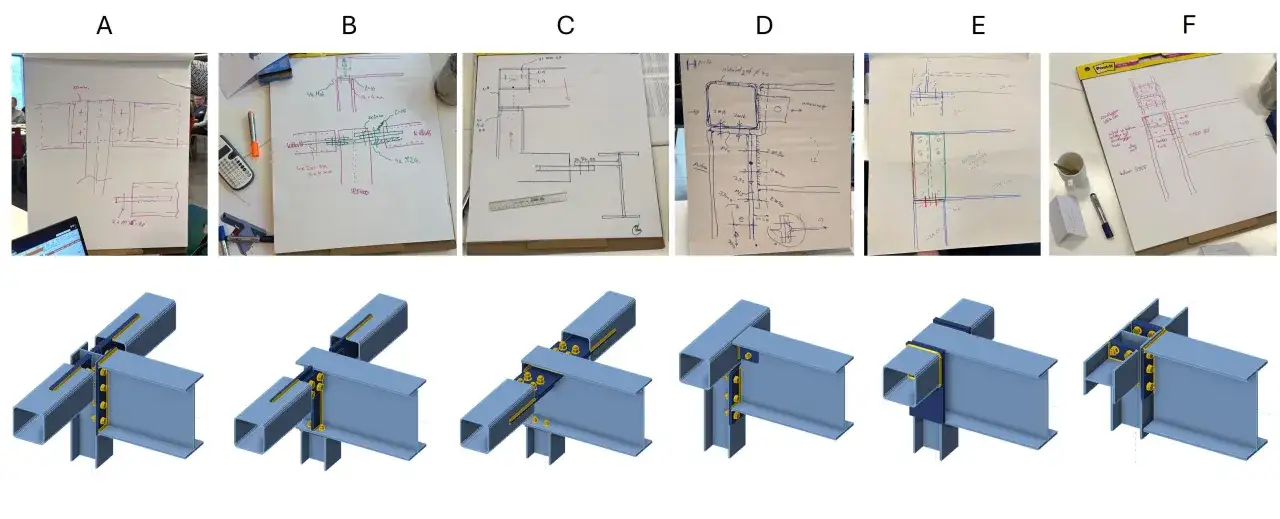

Śruby z kątownikami i blachami węzłowymi
To rozwiązanie, które najczęściej traktuję jako podstawowe. Kątownik albo blacha węzłowa rozkłada siły na większą powierzchnię, a śruby pozwalają połączenie później rozebrać lub skorygować. W lekkich konstrukcjach zwykle wystarczą mniejsze przekroje i śruby klasy 8.8, ale przy bardziej wymagających węzłach trzeba patrzeć na grubość łącznika, liczbę punktów i odległość otworów od krawędzi. Jeśli profil jest cienkościenny, dokładam podkładki powiększone albo płytę pośrednią, bo bez tego ścianka potrafi się miejscowo odkształcić.
Zaciski mechaniczne i łączniki systemowe
Gdy nie chcę wiercić albo konstrukcja ma być łatwo demontowalna, biorę zaciski i łączniki systemowe. To dobre rozwiązanie przy modernizacjach, tymczasowych stelażach i miejscach, gdzie liczy się tempo montażu. W praktyce działa to szczególnie dobrze tam, gdzie producent podaje dopuszczalne obciążenie danego złącza, bo wtedy nie zgaduję nośności „na oko”. Dla mnie to ważne: w takich układach zgodność z kartą techniczną łącznika jest ważniejsza niż sama masa elementu.
Nity, nitonakrętki i kleje konstrukcyjne
Nity i nitonakrętki sprawdzają się przede wszystkim przy cieńszych profilach, gdzie klasyczna nakrętka nie ma już sensu, bo ścianka jest zbyt słaba, by w niej trzymać gwint. Nitonakrętka tworzy gwint w cienkiej blasze lub ściance profilu i pozwala skręcać elementy bez dostępu od drugiej strony. Kleje traktuję jako uzupełnienie, nie jako fundament połączenia nośnego. Dobrze pomagają tam, gdzie chcesz ograniczyć mikroruchy, stuki albo drgania, ale w węźle konstrukcyjnym same w sobie zwykle nie wystarczają.
Przeczytaj również: Sinizna drewna - Kiedy to wada, a kiedy nie?
Obejmy i złącza do profili zamkniętych
Przy profilach zamkniętych i rurach świetnie pracują obejmy, złącza rurowe oraz systemowe łączniki do profili. To dobry wybór wtedy, gdy chcesz połączyć elementy bez ingerencji w ich przekrój albo bez mocnego osłabiania ścianki przez nadmierne wiercenie. W konstrukcjach lekkich taki system daje bardzo przyzwoitą sztywność, a przy okazji zostawia możliwość szybkiej korekty. Nie jest to jednak uniwersalne rozwiązanie do wszystkiego, bo nośność zależy tu od konkretnego modelu złącza i sposobu jego zacisku.
Skoro widać już, czym różnią się same metody, pora przejść do wyboru rozwiązania pod konkretny profil i zadanie, bo to właśnie tam najczęściej zapada dobra albo zła decyzja.
Dobierz metodę do profilu, a nie odwrotnie
Ja zaczynam od kształtu przekroju, bo to on najczęściej determinuje technikę montażu. Profil otwarty, zamknięty, rurowy czy cienkościenny wymaga innego podejścia do otworów, blach wzmacniających i rodzaju łącznika. Zbyt często widzę sytuację odwrotną: ktoś kupuje losowy element złącza, a dopiero potem zastanawia się, czy da się go sensownie dopasować do profilu.
| Typ profilu | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Kątownik lub ceownik | Kątowniki stalowe, blachy węzłowe, śruby przelotowe | Nie osłabiaj ramienia zbyt blisko krawędzi otworu |
| Profil zamknięty prostokątny | Blachy węzłowe, tuleje, śruby przelotowe, czasem nitonakrętki | Uważaj na lokalne zgniatanie cienkiej ścianki |
| Rura okrągła | Obejmy, złącza rurowe, systemowe zaciski | Liczy się dopasowanie średnicy i siła docisku |
| Cienkościenny profil pomocniczy | Nitonakrętki, małe kątowniki, podkładki powiększone | Sam gwint w cienkiej ściance zwykle nie jest dobrym pomysłem |
Jeżeli połączenie ma być rozbieralne, wybieram śruby i łączniki systemowe. Jeśli ma być trwałe, ale bez spawania, zwykle stawiam na blachę węzłową i odpowiednio dobrane śruby. Gdy profil jest lekki i cienki, wolę rozwiązać problem przez nitonakrętki albo łączniki zaprojektowane do takiej ścianki, zamiast udawać, że gruby węzeł z dużą śrubą wszystko załatwi.
To prowadzi prosto do montażu, bo nawet najlepszy łącznik nie uratuje połączenia, jeśli otwory, rozstaw i dokręcenie będą zrobione byle jak.
Tak wykonuję połączenie śrubowe krok po kroku
W praktyce to najważniejsza część całego tematu, bo przy połączeniach bez spawania wygrywa nie tyle „sama metoda”, ile jej wykonanie. W konstrukcjach nośnych trzymam się zasady z Eurokodu 3: liczy się nie tylko śruba, ale też geometria połączenia, grubość elementów i sposób przenoszenia sił. Najczęściej zaczynam od śrub 8.8, a wyżej idę tylko wtedy, gdy naprawdę wynika to z projektu lub karty łącznika.
- Najpierw dokładnie odmierzam elementy i zaznaczam miejsca wiercenia, bo korekta „na siłę” później zwykle kończy się luzem albo przekoszeniem ramy.
- Dobieram łącznik do grubości profilu. Przy cienkich ściankach wolę większą powierzchnię docisku niż jedną mocną śrubę w słabym materiale.
- Wiercę otwory z małym luzem montażowym. Dla typowych rozwiązań praktycznie spotkasz najczęściej: M10 = 11 mm, M12 = 13 mm, M16 = 18 mm, M20 = 22 mm.
- Usuwam grat i ostrą krawędź po wierceniu. To drobiazg, który ma znaczenie dla dopasowania i ochrony antykorozyjnej.
- Składam połączenie „na sucho”, zanim je ostatecznie skręcę. Dzięki temu widzę, czy profil nie pracuje skrętnie i czy otwory rzeczywiście pokrywają się bez wymuszania.
- Używam podkładek odpowiedniej średnicy, a przy cienkich ściankach także podkładek powiększonych lub blach dociskowych.
- Dokręcam połączenie równomiernie, a przy ważniejszych węzłach kontroluję moment zgodnie z dokumentacją łącznika, nie według „wyczucia w ręce”.
- Na końcu zabezpieczam miejsca wiercenia i styki elementów przed korozją, szczególnie jeśli konstrukcja ma pracować na zewnątrz.
W praktyce to właśnie ten etap odróżnia solidny montaż od rozwiązania, które po kilku miesiącach zacznie pracować, luzować się albo rdzewieć na krawędziach otworów. A kiedy już wiemy, jak to wykonać, warto też zobaczyć, gdzie ludzie najczęściej psują cały efekt.
Najczęstsze błędy, które osłabiają połączenie
Najgorsze błędy są zwykle proste i przez to bardzo podstępne. Nie wynikają z braku wiedzy o stali, tylko z pośpiechu albo założenia, że „jakoś się trzyma”. W konstrukcjach metalowych takie podejście mści się szybciej niż w drewnie, bo metal nie wybacza lokalnych przeciążeń i przekoszeń tak łatwo, jak się wielu osobom wydaje.
- Za mało punktów mocowania - połączenie traci sztywność, nawet jeśli pojedyncza śruba wygląda na mocną.
- Otwory wywiercone zbyt blisko krawędzi - materiał może się rozrywać albo odkształcać przy obciążeniu.
- Zbyt cienka blacha węzłowa - wtedy zamiast stabilnego połączenia dostajesz lokalne wyginanie elementu.
- Brak podkładek - szczególnie przy cienkich ściankach i większych średnicach śrub to prosta droga do zgniatania materiału.
- Źle dobrana klasa śrub - w lekkich układach to mniej groźne, ale w węzłach konstrukcyjnych klasa 8.8 bywa rozsądniejsza niż przypadkowy zestaw z marketu.
- Pomijanie korozji - po wierceniu i cięciu trzeba odtworzyć ochronę, bo nowe krawędzie są najbardziej narażone na rdzę.
- Ignorowanie skręcania i drgań - połączenie może być dobre statycznie, ale z czasem się luzować, jeśli pracuje dynamicznie.
Ja szczególnie uważam na cienkościenne profile zamknięte. Tam łatwo „przewiercić problem” zamiast go rozwiązać, dlatego często lepsza jest blacha pośrednia, tuleja albo łącznik systemowy niż upieranie się przy jednej dużej śrubie.
Ile to kosztuje i kiedy lepiej nie oszczędzać
Budżet na takie połączenie bywa bardzo różny, ale orientacyjnie w 2026 roku najtańsze rozwiązania nie oznaczają jeszcze złych, a droższe nie zawsze są potrzebne. Patrzę raczej na relację kosztu do funkcji: jeśli połączenie ma utrzymać lekki stelaż, nie ma sensu przepłacać za złącze przemysłowe; jeśli ma pracować konstrukcyjnie, oszczędzanie na łącznikach bywa pozorne.
| Rozwiązanie | Orientacyjny koszt | Opłaca się, gdy |
|---|---|---|
| Śruby, nakrętki i podkładki klasy 8.8 | Około 5-25 zł na jeden punkt połączenia, zależnie od średnicy i długości | Chcesz solidnego, taniego i rozbieralnego węzła |
| Kątownik lub blacha węzłowa | Około 10-60 zł za element, a przy grubych materiałach więcej | Potrzebujesz sztywności i dobrego rozkładu sił |
| Zacisk mechaniczny albo łącznik systemowy | Około 40-250 zł za sztukę, zależnie od systemu i nośności | Nie chcesz wiercić albo potrzebujesz szybkiego montażu |
| Nitonakrętki i lekkie elementy złączne | Zwykle kilka złotych za punkt, bez liczenia narzędzia | Pracujesz na cienkich ściankach i lekkich konstrukcjach |
W praktyce najbardziej opłaca się rozwiązanie, które nie wymaga późniejszych poprawek. Dlatego przy konstrukcjach nośnych wolę dołożyć do lepszej blachy, lepszych śrub i porządnej ochrony antykorozyjnej niż później poprawiać luzujące się połączenie. Jeśli w grę wchodzą elementy przenoszące ciężar użytkowników, sprzętu albo duże obciążenia zmienne, wtedy koszt konsultacji konstruktora jest zwykle mniejszy niż koszt błędu.
Co wybrałbym w praktyce przy najczęstszych zastosowaniach
Gdybym miał wskazać jedno rozwiązanie najbardziej uniwersalne, wybrałbym połączenie śrubowe z dobrze dobraną blachą węzłową. To najrozsądniejszy kompromis między kosztem, sztywnością i możliwością demontażu. Do konstrukcji tymczasowych i miejsc bez wiercenia biorę zaciski systemowe, do cienkich profili - nitonakrętki i podkładki powiększone, a do połączeń naprawdę obciążonych nie rezygnuję z obliczeń i kontroli detalu.
Jeśli mam zostawić jedną praktyczną myśl, to jest ona prosta: w stalowych połączeniach bez spawania nie wygrywa najbardziej efektowny łącznik, tylko ten, który pasuje do profilu, obciążenia i warunków pracy. Właśnie dlatego najpierw dobieram metodę, potem detal montażowy, a dopiero na końcu zastanawiam się nad ceną. Takie podejście zwykle daje trwalszy efekt, mniej poprawek i spokojniejszą eksploatację całej konstrukcji.
