Dobór odpowiedniego wiertła pod gwint to jeden z tych detali w mechanice, który często bywa bagatelizowany, a ma fundamentalne znaczenie dla trwałości i bezpieczeństwa każdego połączenia śrubowego. Wierzę, że precyzja w tym zakresie decyduje o sukcesie całego projektu, dlatego dziś skupimy się na jednym z najpopularniejszych rozmiarów gwincie M12. Pokażę Ci, jak prawidłowo dobrać wiertło, aby Twoje gwinty były mocne i niezawodne.
Wiertło 10,2 mm klucz do trwałego gwintu M12
- Dla standardowego gwintu metrycznego M12 o skoku 1,75 mm, prawidłowa średnica wiertła wynosi 10,2 mm.
- Średnicę wiertła oblicza się wzorem: średnica nominalna gwintu minus skok gwintu.
- Gwinty drobnozwojowe M12 (np. M12x1.5, M12x1.25, M12x1.0) wymagają innych średnic wierteł (odpowiednio 10,5 mm, 10,8 mm, 11,0 mm).
- Wybór materiału wiertła (HSS, HSS-Co) i stosowanie chłodziwa zależy od obrabianego materiału (stal, stal nierdzewna, aluminium, żeliwo).
- Użycie zbyt małego wiertła grozi złamaniem gwintownika, a zbyt dużego osłabieniem gwintu i połączenia.
- Kluczowe dla sukcesu jest zapewnienie prostopadłości wiercenia, odpowiednie obroty i technika łamania wióra podczas gwintowania.
Dobór wiertła pod gwintownik M12: konkretna odpowiedź i tabela
Zacznijmy od konkretów, bo wiem, że tego szukasz. Dla najczęściej spotykanego, standardowego gwintu metrycznego M12, który charakteryzuje się skokiem 1,75 mm, prawidłowa średnica wiertła do przygotowania otworu wynosi 10,2 mm. Wartości takie jak 10,25 mm czy 10,3 mm również mieszczą się w granicach tolerancji i są akceptowalne, jednak 10,2 mm to najczęściej rekomendowany i najbezpieczniejszy wybór, który gwarantuje odpowiednią ilość materiału do uformowania pełnego zarysu gwintu.
- Użycie zbyt małego wiertła to prosta droga do problemów. Gwintownik musi wtedy usunąć zbyt dużą ilość materiału, co drastycznie zwiększa siły skrawania. Efektem może być zakleszczenie, a w konsekwencji złamanie gwintownika w otworze, co jest niezwykle frustrujące i kosztowne. Dodatkowo, gwint może być zbyt "płytki", co obniża jego wytrzymałość.
- Z drugiej strony, zbyt duże wiertło również jest błędem. Skutkuje ono niepełnym zarysem gwintu, gdzie zwoje nie są w pełni uformowane. Taki gwint będzie miał zbyt małą wysokość zwojów, co drastycznie obniży wytrzymałość i nośność połączenia śrubowego. W praktyce oznacza to ryzyko zerwania gwintu pod obciążeniem, co może prowadzić do poważnych awarii.
Podstawowa zasada, którą zawsze stosuję przy doborze średnicy otworu pod gwint, jest prosta: Średnica wiertła = Średnica nominalna gwintu - Skok gwintu. Weźmy przykład M12x1.75: obliczenie wygląda następująco: 12 mm - 1,75 mm = 10,25 mm. W praktyce, zaokrąglamy tę wartość w dół do najbliższego dostępnego rozmiaru wiertła, czyli 10,2 mm. To zaokrąglenie w dół jest kluczowe, ponieważ zapewnia, że w otworze pozostanie wystarczająca ilość materiału, aby gwintownik mógł prawidłowo uformować pełne i mocne zwoje gwintu.
Gwinty drobnozwojowe M12: kiedy 10,2 mm to za mało?
Gwinty drobnozwojowe to specjalny rodzaj gwintów metrycznych, które, jak sama nazwa wskazuje, charakteryzują się mniejszym skokiem niż ich standardowe odpowiedniki. Oznacza to, że zwoje są ułożone gęściej, co przekłada się na kilka istotnych zalet. Przede wszystkim, gwinty drobnozwojowe oferują większą wytrzymałość połączenia, szczególnie w przypadku obciążeń dynamicznych, oraz wyższą precyzję regulacji, dlatego często znajdziemy je w precyzyjnych mechanizmach, optyce czy w połączeniach wymagających dużej niezawodności.| Typ gwintu | Skok gwintu | Średnica wiertła |
|---|---|---|
| M12x1.5 | 1.5 mm | 10.5 mm |
| M12x1.25 | 1.25 mm | 10.8 mm |
| M12x1.0 | 1.0 mm | 11.0 mm |
| M12x0.75 | 0.75 mm | 11.2 mm |
- Dla gwintu M12x1.5, gdzie skok wynosi 1.5 mm, obliczenie (12 - 1.5) daje nam dokładnie 10.5 mm. W tym przypadku nie ma potrzeby zaokrąglania, więc wiertło o średnicy 10.5 mm będzie idealne.
- W przypadku gwintu M12x1.25, skok to 1.25 mm. Obliczenie (12 - 1.25) daje 10.75 mm. Tutaj zaokrąglamy w górę do najbliższego standardowego rozmiaru, czyli 10.8 mm, aby zapewnić odpowiednią ilość materiału.
- Gwint M12x1.0, ze skokiem 1.0 mm, wymaga wiertła o średnicy 11.0 mm (12 - 1.0). To proste i precyzyjne dopasowanie.
- Najdrobniejszy z omawianych, gwint M12x0.75 (skok 0.75 mm), po odjęciu (12 - 0.75) daje nam 11.25 mm. Podobnie jak wcześniej, zaokrąglamy do 11.2 mm, aby uzyskać optymalny rezultat.
Materiał obrabiany: jak wpływa na wiercenie otworu pod gwint M12?
Wybór wiertła to nie tylko jego średnica, ale także materiał, z którego jest wykonane, oraz technika wiercenia. To wszystko zależy od obrabianego materiału, co ma kluczowe znaczenie dla trwałości narzędzi i jakości gwintu.
Jeśli pracujesz ze stalą zwykłą, konstrukcyjną, masz ułatwione zadanie. W większości przypadków wystarczą standardowe wiertła HSS (High Speed Steel), czyli ze stali szybkotnącej. Średnica 10,2 mm jest tutaj optymalna i bez problemu uzyskasz zadowalający efekt, pamiętając o odpowiednim chłodzeniu.

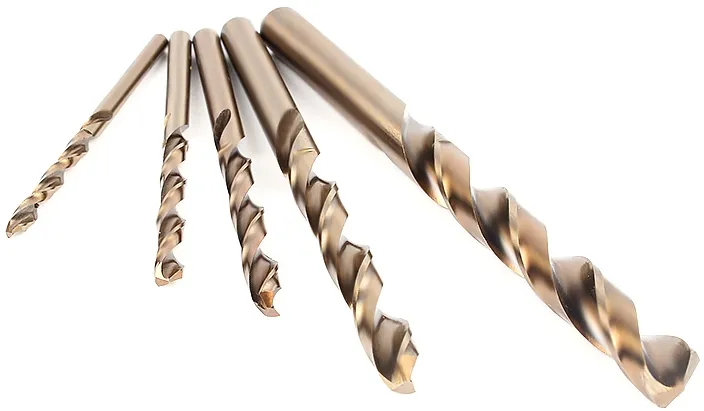

Znacznie trudniej jest wiercić w stali nierdzewnej (INOX) i kwasoodpornej. Materiały te mają tendencję do umacniania się podczas skrawania, co oznacza, że stają się twardsze w miarę obróbki. Do takich zastosowań bezwzględnie zalecam wiertła HSS-E lub HSS-Co, czyli te z dodatkiem kobaltu (5-8%), które są znacznie bardziej odporne na wysoką temperaturę i ścieranie. Kluczowa jest również technika: wierć na niższych obrotach, ale z większym posuwem, i obowiązkowo stosuj dobrej jakości chłodziwo, najlepiej specjalistyczny olej do gwintowania. Średnica otworu pozostaje niezmienna 10,2 mm dla standardowego M12.
Aluminium i jego stopy to materiały stosunkowo miękkie, więc do wiercenia otworu pod gwint M12 wystarczą standardowe wiertła HSS. Jednak tutaj kluczowe jest coś innego: chłodzenie. Aluminium ma tendencję do "klejenia się" do narzędzia, co prowadzi do zapychania się rowków wiórowych i szybkiego zużycia wiertła. Aby temu zapobiec, zawsze używaj chłodziwa świetnie sprawdzi się nafta, spirytus techniczny, a nawet specjalne emulsje do aluminium.
Obróbka żeliwa to zupełnie inna bajka. Żeliwo jest materiałem kruchym, co oznacza, że podczas wiercenia powstają krótkie, łamliwe wióry. Z tego powodu wiercenie w żeliwie wykonuje się zazwyczaj "na sucho", czyli bez chłodziwa. Użycie chłodziwa mogłoby prowadzić do szoku termicznego i pękania materiału. Do żeliwa również sprawdzą się wiertła HSS, ale jeśli zależy Ci na większej żywotności i wydajności, rozważ wiertła z węglików spiekanych (VHM).
Praktyczny poradnik: wiercenie i gwintowanie M12 krok po kroku
Nawet idealnie dobrane wiertło nie zagwarantuje sukcesu, jeśli nie zadbamy o prawidłową technikę. Pamiętaj, że precyzja na etapie wiercenia jest fundamentem trwałego gwintu.
Zawsze zaczynaj od punktowania miejsca wiercenia. Mały punktak zapobiegnie "wędrowaniu" wiertła po powierzchni materiału i zapewni, że otwór rozpocznie się dokładnie tam, gdzie powinien. Następnie, kluczowe jest zachowanie prostopadłości. Jeśli masz dostęp do wiertarki stołowej lub statywu do wiertarki ręcznej, koniecznie z nich skorzystaj. Wiercenie pod kątem to jeden z najczęstszych błędów, który prowadzi do krzywego gwintu, a w konsekwencji do osłabienia połączenia lub nawet niemożności wkręcenia śruby. Kolejnym ważnym aspektem jest prędkość obrotowa. Wbrew pozorom, wyższe obroty nie zawsze oznaczają szybszą i lepszą pracę. W twardych materiałach, takich jak stal nierdzewna, zbyt wysokie obroty prowadzą do przegrzewania się wiertła, jego szybkiego stępienia, a nawet spalenia. Zawsze dobieraj niższe prędkości obrotowe, które pozwolą wiertłu efektywnie skrawać materiał, a nie tylko go "polerować". Nie zapominaj również o chłodziwie (z wyjątkiem żeliwa)! Chłodziwo odprowadza ciepło, zmniejsza tarcie i znacząco poprawia jakość gwintu oraz żywotność narzędzi.Gdy otwór jest już gotowy, przechodzimy do gwintowania. Oto moja sprawdzona technika gwintowania ręcznego, która minimalizuje ryzyko złamania gwintownika:
- Zamocuj gwintownik: Upewnij się, że gwintownik jest pewnie zamocowany w pokrętle.
- Wprowadź gwintownik: Delikatnie wprowadź gwintownik w otwór, dbając o jego prostopadłość. Możesz użyć poziomicy lub kątownika, aby upewnić się, że gwintownik wchodzi prosto.
- Wykonaj 1-2 obroty do przodu: Zacznij gwintować, wykonując 1 do 2 pełnych obrotów gwintownika w prawo (zgodnie z ruchem wskazówek zegara). Poczujesz, jak narzędzie zagłębia się w materiał.
- Cofnij gwintownik: Teraz najważniejszy krok: cofnij gwintownik o około pół obrotu w lewo (przeciwnie do ruchu wskazówek zegara). Ten ruch ma kluczowe znaczenie, ponieważ łamie wiór.
- Usuń wióry: Złamany wiór łatwiej jest usunąć z otworu. Zapobiega to jego zakleszczeniu się między gwintownikiem a ściankami otworu, co jest najczęstszą przyczyną złamania gwintownika.
- Powtarzaj cykl: Kontynuuj proces, wykonując 1-2 obroty do przodu i cofając o pół obrotu, aż do uzyskania pełnej głębokości gwintu. Regularne łamanie wióra i stosowanie chłodziwa (jeśli materiał tego wymaga) zapewnią Ci czysty i mocny gwint.
Unikaj tych błędów: lista kontrolna przy gwintowaniu M12
Wiercenie i gwintowanie to procesy, w których łatwo o błędy, zwłaszcza gdy brakuje doświadczenia. Chcę Cię przestrzec przed najczęstszymi pułapkami, abyś mógł ich unikać i cieszyć się perfekcyjnymi gwintami M12.
Jednym z najbardziej podstawowych, a jednocześnie najbardziej szkodliwych błędów jest krzywo wywiercony otwór. Jeśli otwór nie jest prostopadły do powierzchni materiału, gwintownik podąży za jego krzywizną, tworząc nieprawidłowy, przekoszony gwint. Taki gwint będzie miał znacznie mniejszą wytrzymałość, a wkręcenie w niego śruby może być niemożliwe lub spowodować jej uszkodzenie. Zawsze, gdy to możliwe, używaj wiertarki stołowej lub statywu, aby zapewnić idealną prostopadłość.
Kolejnym częstym błędem są zbyt wysokie obroty wiertarki. Szczególnie w twardych materiałach, takich jak stal nierdzewna czy stale stopowe, nadmierna prędkość obrotowa generuje ogromne ilości ciepła. To ciepło prowadzi do szybkiego przegrzania, stępienia, a nawet spalenia wiertła lub gwintownika. Pamiętaj, że do twardych materiałów stosuje się niższe obroty i większy posuw, aby narzędzie mogło efektywnie skrawać, a nie tylko nagrzewać materiał.
Ignorowanie konieczności chłodzenia to błąd, który może kosztować Cię wiele narzędzi i nerwów (z wyjątkiem żeliwa, które wiercimy na sucho). Brak chłodziwa podczas wiercenia i gwintowania większości metali prowadzi do nadmiernego tarcia i gromadzenia się ciepła. To z kolei skutkuje szybkim zużyciem narzędzi, pogorszeniem jakości gwintu (może być chropowaty, spiekany), a także zwiększa ryzyko zakleszczenia i uszkodzenia gwintownika w otworze.
Na koniec, problem nieprawidłowego usuwania wiórów podczas gwintowania. Jeśli nie będziesz regularnie cofać gwintownika, wióry będą się gromadzić w otworze. Ich nadmiar może prowadzić do zakleszczenia narzędzia, a próba kontynuowania gwintowania na siłę niemal na pewno skończy się złamaniem gwintownika. Pamiętaj o technice "dwa obroty do przodu, pół obrotu do tyłu", aby skutecznie łamać i usuwać wióry, chroniąc swoje narzędzia i zapewniając czysty gwint.
